Изотерма
Изотерма - это воображаемая линия, которая соединяет точки с одинаковой температурой. Она помогает отображать различные температурные характеристики и грамотно рассчитать положение окна в проеме перед установкой. Если все расчеты проведены правильно, а изотерма проходит через всю внутреннюю часть конструкции, значит выпадение конденсата (при соблюдении норм микроклимата в помещении) и промерзаниюе всей конструкции в холодное время года вашему клиенту не грозят.
Её характер определяется наличием тепловых мостов, обусловленных особенностями материала или же геометрией (углы, кромки и т.д.). При помощи изотермических линий можно отобразить температурные характеристики, свойственные тем или иным условиям установки окна в проёме здания. При обычных условиях в помещении (20°С и 50%) важнейшей для оценки сопряжения является базовая 10-градусная изотерма. Чтобы предупреждалось образование конденсата перед внутренним швом сопряжения, эта изотерма должна проходить через всю внутреннюю часть конструкции. Чем меньше изгибов у 10-градусной изотермы, тем меньше будут утечки тепла в зоне сопряжения.

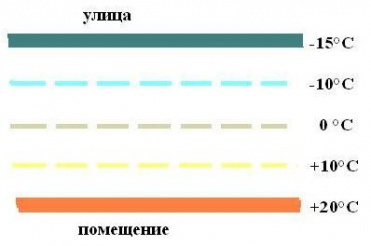

В зимнее время года стена на сплошном протяженном участке является однородной с точки зрения теплофизики. Изотермы располагаются параллельно поверхности стены, а поток тепла проходит из помещения наружу перпендикулярно изотермам.

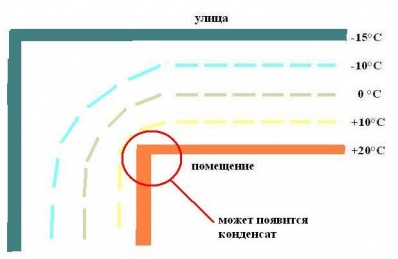

Однако на наружных углах, вокруг проемов окон и дверей – температура распределяется неравномерно. При приближении к окну параллельные изотермы выгибаются в сторону стыков рамы и проема, тем самым показывая снижение температуры стены в этой области, и рискуя достигнуть критической точки росы, при которой возникает конденсат на поверхности откосов и профиле коробки/створки. Появление конденсата возможно избежать в случае, если изотерма 10С будет проходить внутри ограждающей конструкции, поэтому оконный блок необходимо сместить в проеме в сторону положительной температуры и дополнительно утеплить стыки.
- Коробку оконного блока при установке в однородной (однослойной) стене рекомендуется размещать на расстоянии не более 2/3 ее толщины от внутренней поверхности стены
- В двухслойной стене, утепленной с помощью системы скрепленной теплоизоляции (легкий мокрый метод), окно рекомендуется монтировать в близости к наружному краю прямо за утеплителем.
- При установке в трехслойной стене окно размещают непосредственно в зоне расположения утеплительного слоя. ГОСТ 30971-2002 "Швы монтажные узлов примыканий оконных блоков к стеновым проемам"
