Электропривод Roto E-Tec Drive

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
(перенаправлено с «Электропривод E-Tec»)
Перейти к: навигация, поиск
Мне нравится
5

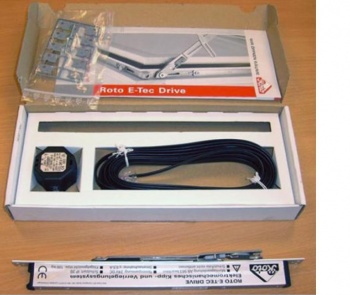

Комплект E-Tec1.JPG

Всё чаще в современном мире мы встречаемся с автоматизированными системами в разнообразных областях нашей жизни. Не стала исключением и строительная отрасль. Достаточно широко представлена автоматика различных производителей для окон, дверей, ворот и т.п. Рассмотрим один из таких приводов компании Roto под названием E-TEC DRIVE.

Комплект привода состоит из кабеля, блока питания и самого приводного механизма.

Приводы делят на 2 группы: для веса створки 60 кг и 100 кг.

Область применения — для окон из дерева, алюминия и ПВХ, весом 60 или 100 кг.

Шириной створки по фальцу от 600 до 1400 мм. (для поворотно-откидных окон) и 611 до 1400 мм. (для TiltFirst окон). Высотой створки по фальцу от 600 до 1600 мм. (для привода на 60 кг) и от 600 до 2200 мм. (для привода на 100 кг). Максимальный рабочий момент привода на 100 кг превышает максимальный рабочий момент привода на 60 кг на 2,5 Hm и составляет 7,5 Nm (усилие около 750 Ньютонов).

Область применения для откидных створок: ширина створок по фальцу от 620 до 1400 мм. (для 60 кг привода) и от 620 до 2000 мм. (для 100 кг привода). Высота створки по фальцу в обоих случаях может быть от 600 до 800 мм.

Применение привода

Использовать данный привод можно только с фурнитурой Roto (ROTO NT, поворотно-откидная, TiltFirst, фрамужная).

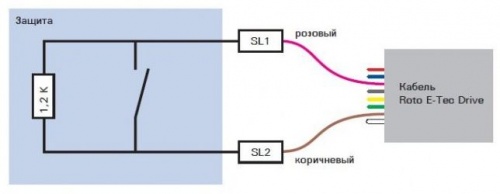

Использовать его можно в окнах с классом противовзломности WK0-WK3 без дополнительных элементов. При необходимости создания класса противовзломности WK4 необходимо использовать дополнительные элементы (контакты безопасности, фоторелейные элементы, электронные замки, элементы контроля открывания – продукты линейки E-Tec от ROTO).

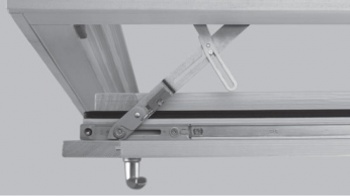

Сам привод представляет собой скрытый ножничный приводной механизм, который может закрывать, открывать и откидывать окна и балконные двери, обеспечивая естественную вентиляцию помещений, которую мы можем контролировать и регулировать.

E-Tec Drive.JPG
__

Использовать привод можно в поворотно-откидных, откидно-поворотных (TiltFirst) и откидных (фрамужных) окнах при обязательном соблюдении весовых характеристик и областей применения.

Располагается привод только сверху горизонтально внутри рамы, т.е. абсолютно не видим снаружи.

Использовать его как оборудование для дымоудаления в противопожарных целях (RWA), а также на путях эвакуации людей (аварийные выходы) запрещено.
Roto E-Tec Drive не используется на косоугольных и арочных конструкциях.

Если привод используется на откидных (фрамужных) окнах, то рекомендуется установить дополнительно ограничительные ножницы для исключения возможности ранения при самопроизвольном открывании из-за неправильной настройки или эксплуатации.

Особенности монтажа и подключения

  1. Использовать только подходящие детали фурнитуры Roto;
  2. обязательное использование специальных угловых переключателей Roto;
  3. тип открывания (пов.-откидной, отк.-поворотный или откидной);
  4. сторона открывания (правая, левая);
  5. соблюдение рабочего цикла фрезеровки (по отдельности профиль и армир);
  6. соблюдение области применения и прочностных характеристик профиля;
  7. соблюдение рабочих характеристик;
  8. соблюдение требований других систем (требования для жалюзей, общей электропроводки, компьютерных сетей, вентиляционных каналов и трубопроводов);
  9. соблюдение местных норм и стандартов безопасности.

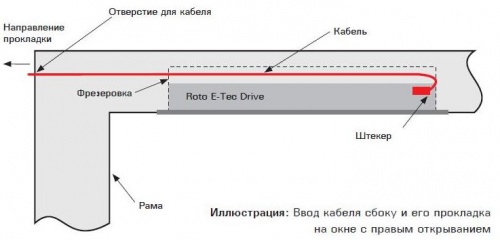

Прокладка кабеля E-Tec.JPG

Подключение кабеля к приводу, как и отсоединение, очень простое – штекерное соединение.

Необходимо уделить особое внимание прокладки кабеля через раму. Запрещено использовать монтажные отверстия крепления рамы для прокладки в нём кабеля.

Монтаж на окна ПВХ:

  • Фрезеровка рамы в профиле ПВХ (армировка фрезеруется отдельно);
  • края армировки защитить от коррозии;
  • армировку вставить в профиль (спозиционировать так, чтобы привод крепился к армировке);
  • проложить кабель;
  • установить систему Roto E-Tec Drive (закрепить при помощи 4-ёх шурупов).

Если требуется увеличить длину кабеля из комплекта поставки более чем на 6 м., то необходимо увеличить мощность трансформатора и поперечное сечение провода.

Электромонтаж

Груповое устройство GS1

Необходимые условия:

  • все работы по монтажу и настройке должны проводиться квалифицированным персоналом;
  • наличие необходимой проводки, соответствующей действующим нормам;
  • вид, поперечное сечение и длина кабелей соответствует рассчитанным параметрам;
  • применение блока питания 24 V Roto для электроснабжения.

Для упрощения электромонтажа возможно использование прибора группового включения GS1 от Roto. Он является интерфейсом между приводом и системами управления зданий.

Преимущества от его использования:

  • с его помощью подключение приводов осуществляется штекерным соединением, что исключает возможность ошибки подключения (подключается 8-ми жильный кабель);
  • групповое управление до 20 приводов;
  • возможность тестовой проверки подключения.

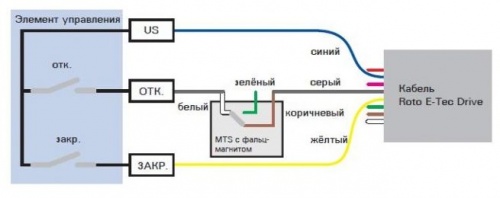

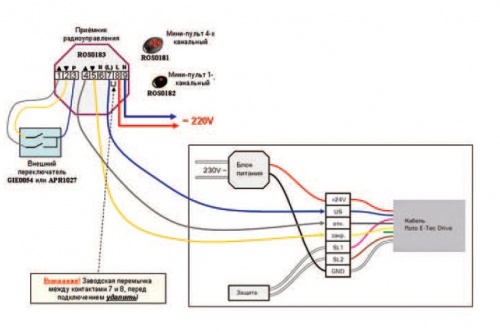

Управление приводом возможно от кнопочного переключателя, от пульта дистанционного управления, от термостата или комбинации из них.

Дополнительные возможности

При совместной работе с термостатом может работать как проветриватель помещения по температуре.

Термостат с E-Tec.JPG

Возможность открыть окно не прибегая к разборке механического крепления (вручную с помощью обычной оконной ручки).

Работа привода

Быстрое нажатие кнопки «откр.» - окно автоматически медленно переходит в откинутое положение. При продолжительном нажатии (более 1,5 сек.) происходит переключение на быструю скорость откидывания.

Быстрое нажатие кнопки «закр.» - окно автоматически медленно переходит в закрытое положение. При продолжительном нажатии (более 1,5 сек.) происходит переключение на быструю скорость закрывания.

Короткое нажатие кнопки противоположного движение или одновременное нажатие обеих кнопок («откр.» и «закр.») – приводной механизм останавливается в любом положении створки.

Ручная эксплуатация окна возможна после закрытия окна с помощью кнопки «закр.» обычным управлением оконной ручкой.
