Утвержден и введен в действие Постановлением Госстроя СССР от 13 марта 1984 г. N 22 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

Wood doors for industrial buildings. Types, construction and dimensions

ГОСТ 14624-84

Группа Ж32

ОКП 53 6138

Взамен ГОСТ 14624-69 и ГОСТ 17324-71

Срок введения 1 июля 1985 года


Разработан Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.

Исполнители: М.В. Чепелев (руководитель темы); В.Н. Макарцев, канд. техн. наук; Г.И. Грязнова; В.И. Тихонович; В.К. Юдин; Г.И. Хавалджи, канд. техн. наук; Ю.И. Иванович; Г.В. Левушкин.

Внесен Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.
Директор Ю.Н. Хромец.

Настоящий стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий.

Стандарт не распространяется на двери специального исполнения (трудносгораемые, несгораемые, звукоизолирующие).

Типы и размеры

1.1. В зависимости от назначения двери подразделяют на: В - внутренние; Н - наружные.

1.2. В зависимости от конструкции двери подразделяют на следующие типы:
Г - с притвором в четверть, с глухими полотнами;
О - с притвором в четверть, с остекленными полотнами;
К - с остекленными качающимися полотнами.

1.3. Двери типа В изготовляют щитовыми со сплошным или мелкопустотным (решетчатым) заполнением дверных полотен.

1.4. Двери типа Н изготовляют со сплошными щитовыми или рамочными полотнами. Щитовые полотна допускается изготовлять без обшивки или с реечной обшивкой.
Двери типа Н относят к изделиям повышенной влагостойкости.

1.5. Двери типов Г и О изготовляют правыми и левыми, с порогом и без порога. Двери типа К изготовляют только двупольными остекленными.

1.6. Типы и размеры дверных блоков должны соответствовать указанным на черт. 1 и 2. Допускается изготовление дверей с габаритными размерами в модулях по ГОСТ 6629-74 и ГОСТ 24698-81 при конструктивном исполнении по настоящему стандарту.


Примечание. Над схемами дверей указаны координационные размеры высоты и ширины в модулях.

1.7. Размеры полотен и коробок внутренних дверей, форма, размеры элементов и сечений их деталей должны соответствовать указанным на черт. 3, 5, 7, 8, а наружных - на черт. 4, 6, 9, 10 и 11.

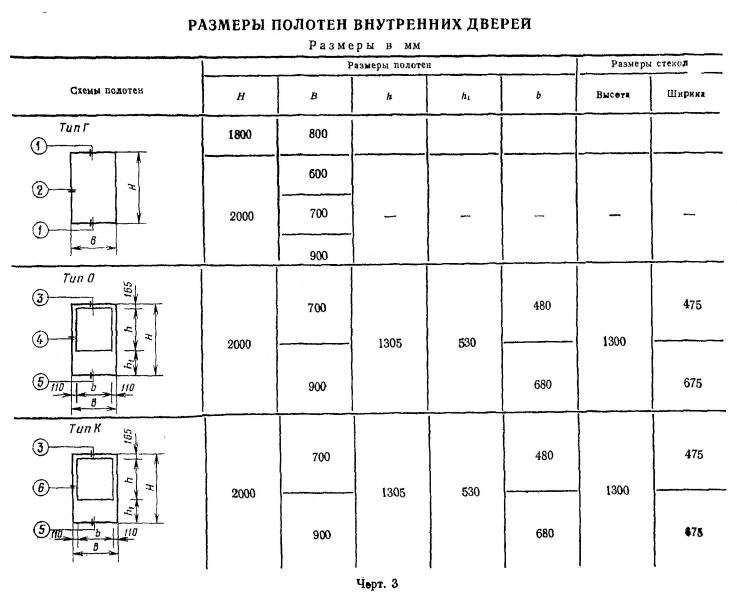

РАЗМЕРЫ ПОЛОТЕН ВНУТРЕННИХ ДВЕРЕЙ

Чертеж 3


Acher3 1.jpg

Примечание. Сечение полотен - на черт. 7 и 8.

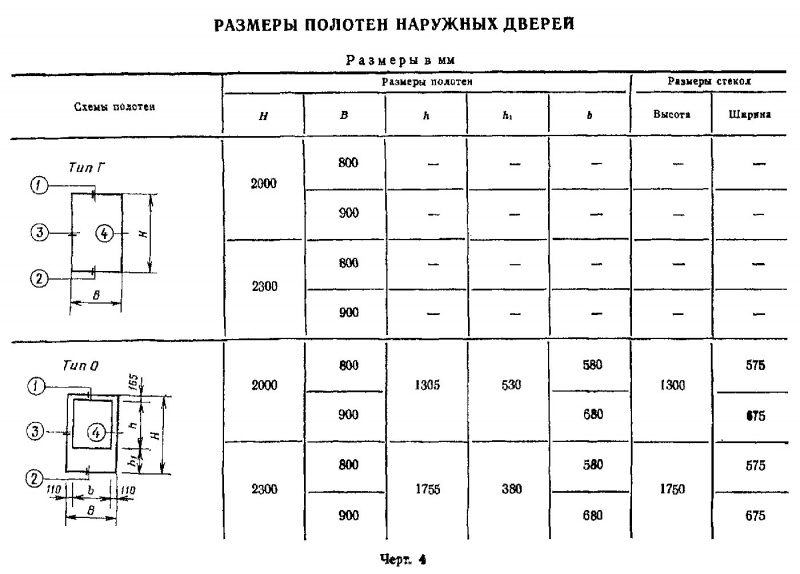

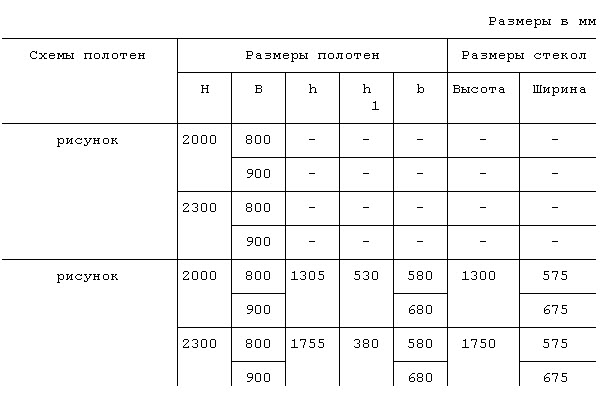

РАЗМЕРЫ ПОЛОТЕН НАРУЖНЫХ ДВЕРЕЙ

Чертеж 4



Примечание. Сечения полотен - на черт. 9 - 11.

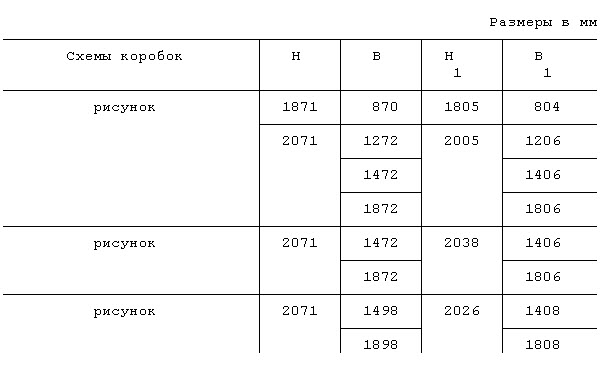

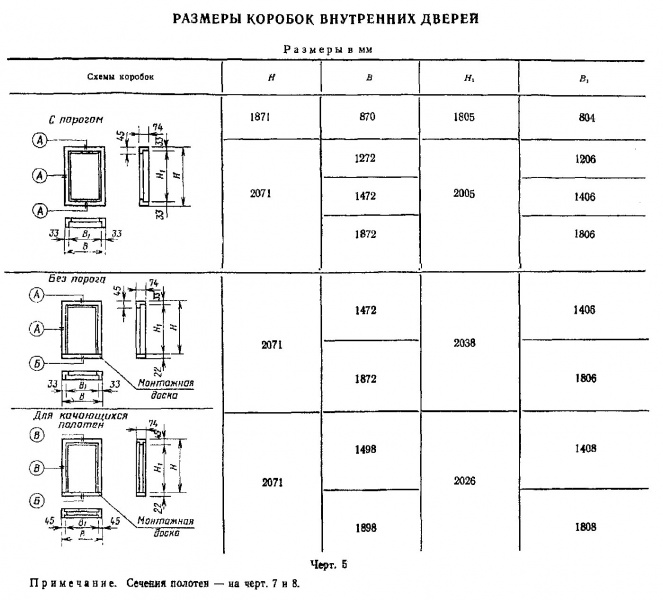

РАЗМЕРЫ КОРОБОК ВНУТРЕННИХ ДВЕРЕЙ

Чертеж 5



Примечание. Сечения полотен - на черт. 7 и 8.

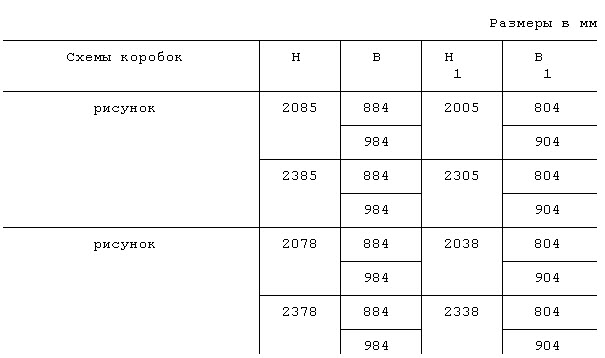

РАЗМЕРЫ КОРОБОК НАРУЖНЫХ ДВЕРЕЙ

Чертеж 6



Примечание. Сечения полотен - на черт. 9 - 11.

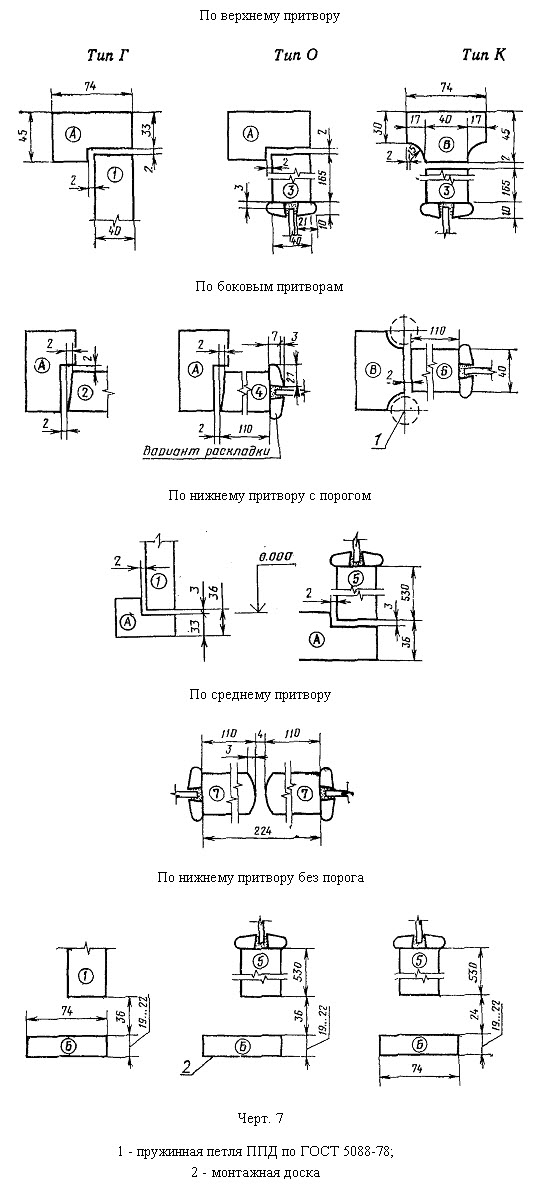

СЕЧЕНИЯ ПО ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ

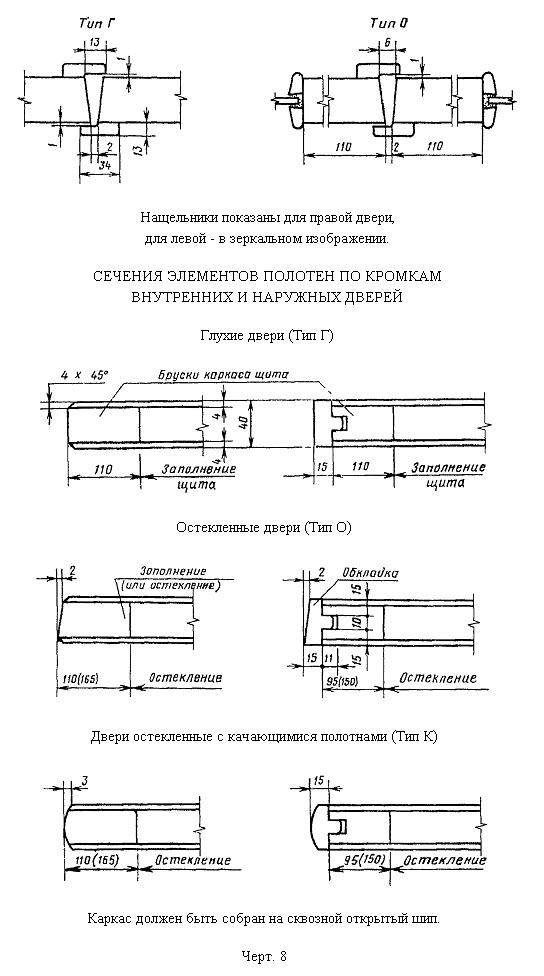

СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ

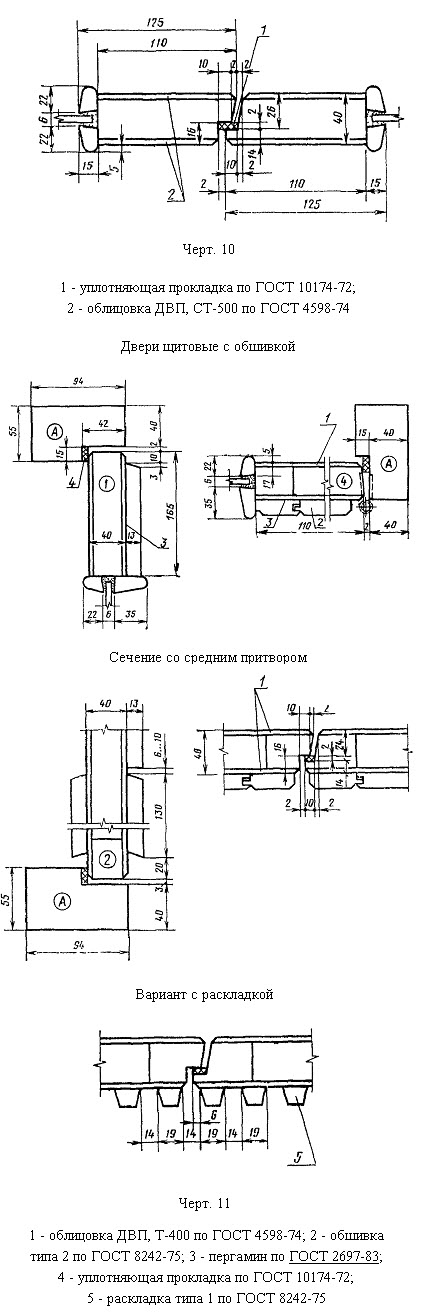

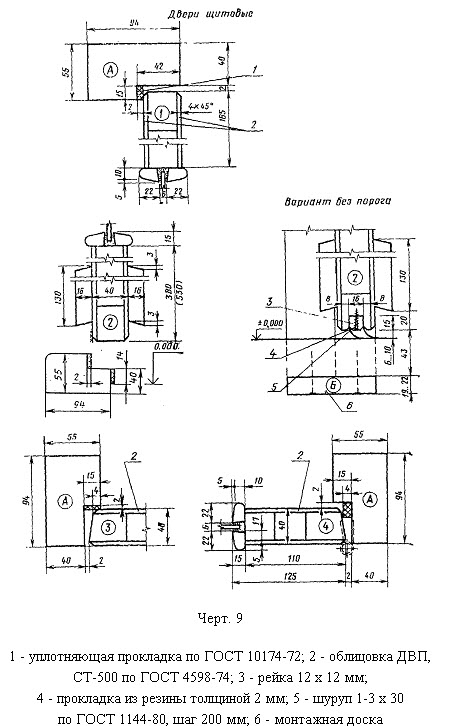

СЕЧЕНИЯ ДЕТАЛЕЙ НАРУЖНЫХ ДВЕРЕЙ



СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ


Размеры проемов приведены в справочном Приложении 1

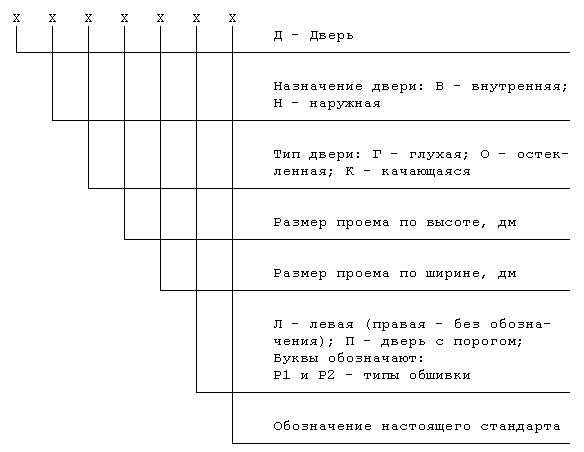

1.8. Устанавливают следующую структуру условного обозначения дверей:


Пример условного обозначения двери внутренней, глухой, для проема высотой 21 и шириной 9 дм, с правой навеской полотна, с порогом:
ДВГ 19-9 П ГОСТ 14624-84

То же, с левой навеской полотна:
ДВГ 19-9 ЛП ГОСТ 14624-84

То же, наружной, остекленной, для проема высотой 21 и шириной 9 дм, с левой навеской полотна, с порогом:
ДНО 21-9 ЛП ГОСТ 14624-84

То же, двери внутренней, с качающимися полотнами для проема высотой 24 и шириной 15 дм:
ДНК 21-15 Р1 ГОСТ 14624-84


Требования к конструкции

2.1. Двери следует изготовлять в соответствии с требованиями ГОСТ 475-78 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Сплошное и мелкопустотное заполнение щитов полотен выполняют в соответствии с требованиями и схемами, указанными в ГОСТ 6629-74.

Рамочные конструкции остекленных полотен выполняют по ГОСТ 24698-81.

2.3. При повышенных требованиях к прочности следует изготовлять глухие распашные двери со сплошным заполнением щитов деревянными рейками, а при повышенных требованиях к тепло- и звукоизоляции дополнительно следует уплотнять притворы прокладками по ГОСТ 10174-72 или из пористой резины по ГОСТ 7338-77.

2.4. Наружные двери облицовывают древесно-волокнистой плитой марки СТ-500 по ГОСТ 4598-74.

Допускается применять для облицовки щитов наружных дверей древесно-волокнистые плиты марки Т-400 по ГОСТ 4598-74 и клееную фанеру марки ФК по ГОСТ 3916-69, при условии сплошной обшивки полотен профилированными рейками по ГОСТ 8242-75, устанавливаемыми по слою пергамина по ГОСТ 2697-83.

Рейки крепят шурупами по ГОСТ 1144-80 или гвоздями по ГОСТ 4028-63 с антикоррозионным покрытием.

Максимальный шаг креплений - 500 мм. Крепления в каждом ряду должны располагаться на одном уровне по всей ширине полотна.

2.5. Нижние части полотен наружных дверей должны быть защищены деревянными планками толщиной 1,3 - 2,5 см по ГОСТ 9590-76, или из сверхтвердых древесноволокнистых плит толщиной 3,2 - 4 мм по ГОСТ 4598-86, тонколистовой оцинкованной стали или алюминия.

Защитные накладки устанавливают на водостойких клеях и на шурупах с головками, имеющими антикоррозионное покрытие, с шагом не более 100 мм.

2.6. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями к торцам вертикальных брусков. Допускается шиповое соединение монтажной доски с брусками коробки с просветом между доской и полотном не более 50 мм.

2.7. В коробках наружных дверей пороги следует укреплять стальной полосой 14 х 4 мм на шурупах, имеющих антикоррозионное покрытие и устанавливаемых с шагом не более 100 мм.

2.8. Площадь дверных блоков определяют по наружным размерам коробок без учета монтажной доски.

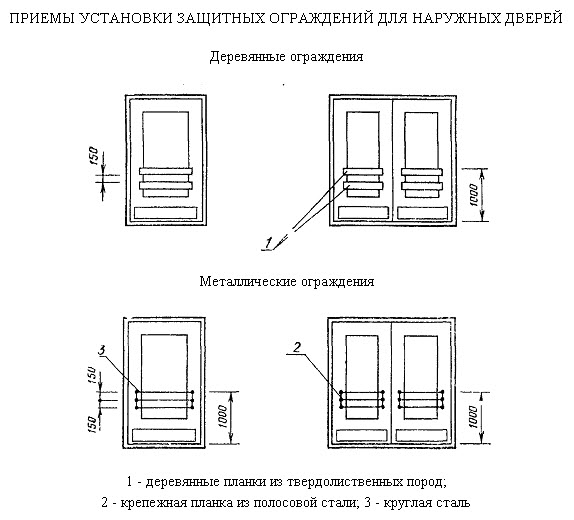

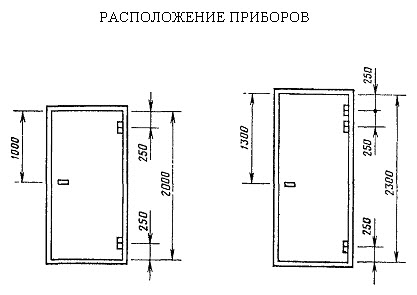

2.9. Расположение приборов и примеры установки защитных ограждений приведены в обязательном Приложении 2.

Приложение 1 Справочное


Примечание. Над схемами проемов указаны координационные размеры высоты и ширины в модулях.

Приложение 2 Обязательное


Замок по ГОСТ 5089-80: для наружных дверей 3В1А, для внутренних - 3В4.

Петли по ГОСТ 5088-78: для наружных дверей ПН1-110, для внутренних - ПН4, для качающихся - ПН9-130-1.
