Введен в действие
Постановлением Госстроя СССР
от 25 июля 1986 г. N 102

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ СКОБЯНЫЕ ЗАПИРАЮЩИЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Locking fittings for wooden windows and doors.
Types and basic dimensions

ГОСТ 5090-86

Группа Ж34

ОКП 49 8400

Срок введения
1 июля 1987 года

1. Настоящий стандарт распространяется на запирающие изделия для деревянных окон и дверей, применяемых в строительстве жилых и общественных зданий.

2. Обозначение, наименование и рекомендуемая область применения запирающих изделий приведены в таблице.

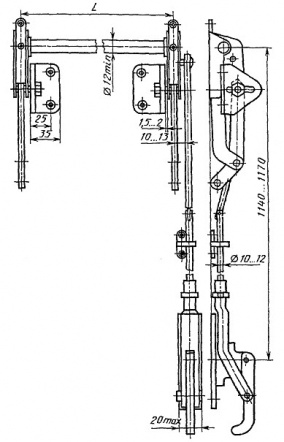

Чертеж 1. Прибор фрамужный типа ПФ1



Примечание. Размер L = B + 13 мм, где B - ширина фрамуги с учетом наплава.

Шурупы 1 - 4 x 30 по ГОСТ 1145-80 или по ГОСТ 1146-80 (4 шт.).
Пример условного обозначения фрамужного прибора для спаренных фрамуг:
ПФ1 ГОСТ 5090-86
То же, для раздельных фрамуг с соединителем исполнения 1 и расстоянием между фрамугами, равным 53 мм:
ПФ1-1-53 ГОСТ 5090-86.

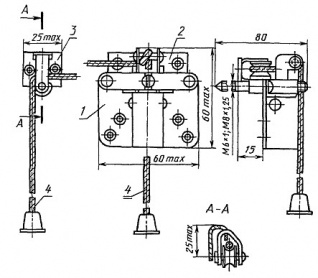

Чертеж 2. Прибор фрамужный типа ПФ2



1 - защелка; 2 - корпус; 3 - угловой блок; 4 - шнур

Шурупы 1 - 4 x 30 по ГОСТ 1145-80 (12 шт.).

Пример условного обозначения фрамужного прибора для спаренных фрамуг с ограничителем:
ПФ2 ГОСТ 5090-86

То же, для раздельных фрамуг с соединителем исполнения 1 и расстоянием между фрамугами, равным 53 мм:
ПФ2-1-53 ГОСТ 5090-86

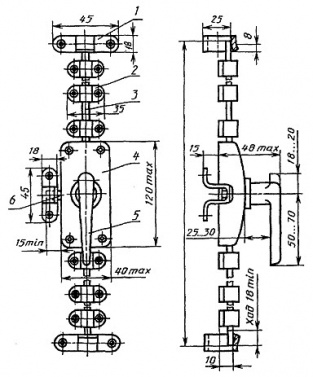

Чертеж 3. Шпингалет накладной типа ШН1


1 - запорная планка;
2 - направляющая;
3 - засов-штанга;
4 - корпус;
5 - ручка;
6 - засов.

Примечание. Размер L = H + 30 мм, где H - высота створки или дверного полотна с учетом наплава.

Шурупы 1 - 4 x 30 (16 шт.) - для крепления корпуса и запорных планок и 1 - 4 x 18 (12 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80 - для крепления направляющих.

Пример условного обозначения шпингалета:
ШН1 ГОСТ 5090-86

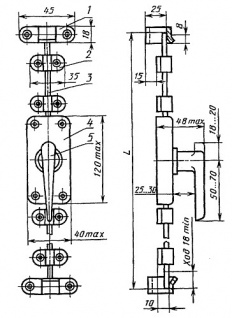

Чертеж 4. Шпингалет накладной типа ШН2


1 - запорная планка;
2 - направляющая;
3 - корпус;
4 - ручка.

Примечание. Размер L = H + 30 мм, где H - высота створки с учетом наплава.

Шурупы 1 - 4 x 30 (8 шт.) - для крепления корпуса и запорных планок и 1 - 4 x 18 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80 - для крепления направляющих.

Пример условного обозначения шпингалета:
ШН2 ГОСТ 5090-86

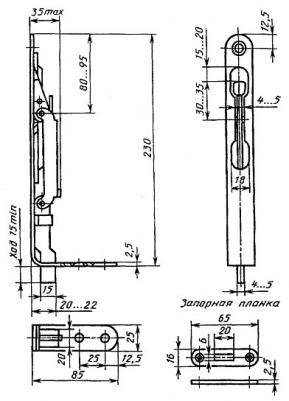

Чертеж 5. Шпингалет врезной типа ШВ


Шурупы 1 - 4 x 30 по ГОСТ 1145-80 (5 шт.).

Пример условного обозначения врезного шпингалета:
ШВ ГОСТ 5090-86

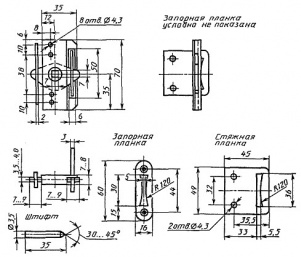

Чертеж 6. Завертка-стяжка врезная типа ЗР1


Шурупы 1 - 4 x 25 или 1 - 3 x 25 по ГОСТ 1145-80 (2 шт.) и штифты (4 шт.).

Пример условного обозначения завертки-стяжки с ручкой типа Р1:
ЗР1-1 ГОСТ 5090-86

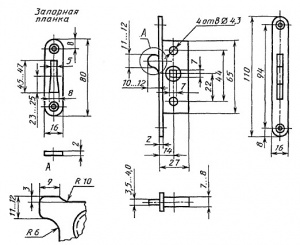

Чертеж 7. Завертка врезная типа ЗР2


Шурупы 1 - 4 x 25 или 1 - 3 x 25 по ГОСТ 1145-80 (4 шт.).

Пример условного обозначения завертки с ручкой типа Р1:

ЗР2-1 ГОСТ 5090-86

То же, с ручкой типа Р2 и накладкой:
ЗР2-2 ГОСТ 5090-86

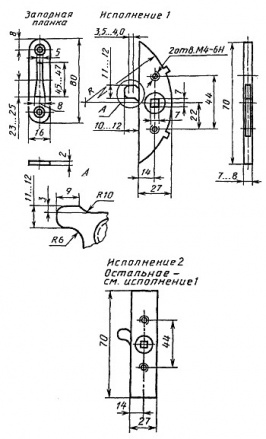

Чертеж 8. Завертка врезная типа ЗР3


Шурупы 1 - 4 x 25 или 1 - 3 x 25 по ГОСТ 1145-80 (2 шт.) и винты ВМ4 - 6g x 35.36 ГОСТ 17474-80 (2 шт.).

Пример условного обозначения завертки исполнения 1 правого исполнения с ручкой типа Р1:
ЗР3-1-П-1 ГОСТ 5090-86

То же, исполнения 2 левого исполнения с ручкой типа Р2 и накладкой:
ЗР3-2-Л-2 ГОСТ 5090-86

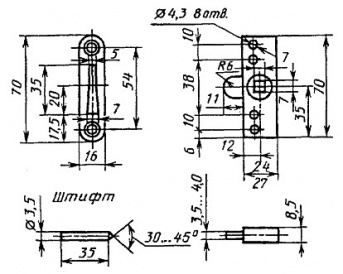

Чертеж 9. Завертка врезная типа ЗР4


Примечание. Форма и размеры засова могут быть аналогичными засову заверток типов ЗР2, ЗР3.

Шурупы 1 - 4 x 25 или 1 - 3 x 25 по ГОСТ 1145-80 (2 шт.) и штифты (2 шт.).

Примечание. Отверстия диаметром 4,3 мм следует располагать на оси симметрии корпуса завертки.

Пример условного обозначения завертки с ручкой типа Р1:
ЗР4-1 ГОСТ 5090-86

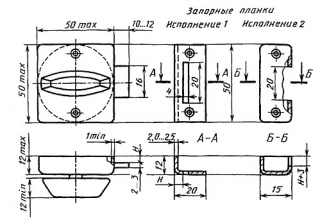

Чертеж 10. Завертка накладная типа ЗФ1


Шурупы 1 - 4 x 30 по ГОСТ 1145-80 или ГОСТ 1146-80 (4 шт.).

Примечание. Допускается располагать шурупы на корпусе завертки в пределах 45° от вертикальной оси.

Пример условного обозначения завертки с запорной планкой исполнения 1:
ЗФ1-1 ГОСТ 5090-86

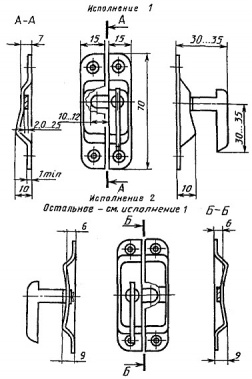

Чертеж 11. Завертка накладная типа ЗФ2


Шурупы 1 - 3 x 20 по ГОСТ 1145-80 или ГОСТ 1146-80 (4 шт.).

Пример условного обозначения завертки правого исполнения:
ЗФ2 П ГОСТ 5090-86

То же, исполнения 2:
ЗФ2 П-2 ГОСТ 5090-86

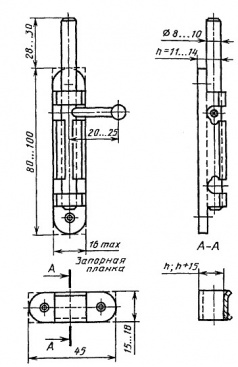

Чертеж 12. Задвижка накладная типа ЗТ


Шурупы 1 - 3 x 25 или 1 - 4 x 25 по ГОСТ 1145-80 (4 шт.).

Пример условного обозначения задвижки для створок с наплавом:
ЗТ (h + 15) ГОСТ 5090-86

То же, без наплава:
ЗТ (h) ГОСТ 5090-86

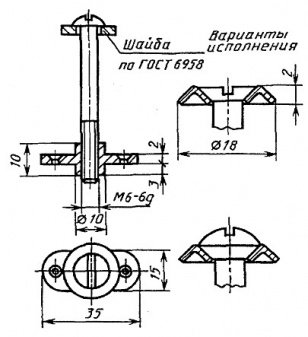

Чертеж 13. Стяжка типа СТ


Винт ВМ6 - 6g x 55.36 по ГОСТ 17473-80, ГОСТ 17474-80 или ГОСТ 17475-80.

Шурупы 1 - 3 x 25 по ГОСТ 1145-80 (2 шт.).

Основные размеры соединителей, ограничителей, ручек и накладок, предназначаемых для комплектования фрамужных приборов или врезных заверток, должны соответствовать указанным в Приложении 1.

Примеры установки фрамужных приборов, соединителя для фрамуг с тройным остеклением и врезной завертки типа ЗР1 приведены в Приложении 2.

3. Технические требования, комплектность, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации запирающих изделий должны соответствовать ГОСТ 538-88 и дополнительным требованиям настоящего стандарта.

4. Завертки-стяжки типа ЗР1 допускается изготавливать до 01.01.90.

Пример условного обозначения стяжки:
СТ ГОСТ 5090-86

5. Завертки типа ЗР4 предназначены для комплектования окон и балконных дверей, изготовляемых на автоматизированных линиях, установленных на деревообрабатывающих комбинатах до 01.01.86.

6. Засовы врезных шпингалетов и заверток в открытом положении не должны выступать над лицевой поверхностью планок или западать внутрь корпуса более чем на 1 мм.

7. Размеры засова и запорной планки шпингалетов типов ШН1, ШН2 и задвижки типа ЗТ должны обеспечивать при их соединении натяг не менее 3 мм. Толщина запорных планок указанных изделий не должна быть менее 1 мм.

8. Шнур фрамужного прибора типа ПФ2 должен перемещаться по роликам свободно, без заеданий и не соскальзывать с них.

9. Завертки типов ЗР1, ЗР2, ЗР4 и ЗФ1 следует изготавливать двусторонними, типов ЗР3 и ЗФ2 - в правом и левом исполнениях.

10. Засов задвижки типа ЗТ должен быть выполнен из стального прутка.

11. Форма ручек, накладок, сечения засовов накладных шпингалетов, а также заостренной части штифтов для заверток стандартом не устанавливается.

12. Запирающие изделия должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-88 для 2, 3 или 4 (С) групп условий эксплуатации ГОСТ 9.303-84.

13. Засовы-штанги накладных шпингалетов следует испытывать на прочность при приемочных и типовых испытаниях.

Испытания проводят на стенде путем приложения в течение 1 мин к закрепленному засову-штанге силы 800 Н (78,4 кгс) на расстоянии 5 мм от места крепления перпендикулярно к плоскости крепления шпингалета.

После проведения испытаний засов - штанга не должен быть деформирован.

14. Фрамужные приборы типов ПФ1, ПФ2 и завертки типов ЗР1, ЗР2, ЗР3, ЗР4 должны быть укомплектованы следующими деталями, указанными в Приложении 1:
- фрамужные приборы типов ПФ1, ПФ2, устанавливаемые на фрамуги с раздельными переплетами, - двумя соединителями исполнения 1, 2, 3, 4 или 5 (черт. 1, 2, 3, 4, 5);
- фрамужные приборы типа ПФ2, устанавливаемые на фрамуги с одинарными или спаренными переплетами, - двумя ограничителями (черт. 7);
- фрамужные приборы типа ПФ2, устанавливаемые на фрамуги с тройным остеклением, - двумя ограничителями и двумя соединителями (черт. 6 и 7);
- завертки типа ЗР1 - ручками типа Р1 (черт. 8);
- завертки типов ЗР2, ЗР3, ЗР4 - ручками типа Р1 или Р2 с накладками. Число ручек типа Р2 и накладок должно быть указано при заказе.

15. Значение L фрамужных приборов типа ПФ1 и шпингалетов типов ШН1 и ШН2 должно быть указано при заказе.
