ГОСТ 5091-78 Изделия скобяные вспомогательные для деревянных окон и дверей Типы

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Введен в действие
Постановлением Госстроя СССР
от 13 марта 1978 г. N 29

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ ТИПЫ

Auxillary builders hardware for wooden windows and doors. Tupes

ГОСТ 5091-78*

(в ред. Изменения N 1, утв. в мае 1982 г.,
Изменения N 2, утв. в ноябре 1986 г.)

Группа Ж34

ОКП 49 8500
49 8600

Взамен
ГОСТ 5091-72

Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. N 29 срок введения установлен с 1 января 1980 года.

Переиздание (июль 1987 г.) с Изменениями N 1, 2, утвержденными в мае 1982 г., ноябре 1986 г. (ИУС N 9-82, 4-87).

1. Настоящий стандарт распространяется на вспомогательные изделия для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.

2. Типы и основные размеры вспомогательных изделий, за исключением угольников, должны соответствовать указанным на черт. 1 - 12 и 14. Типы, типоразмеры и основные размеры угольников должны соответствовать указанным на черт. 13 и в табл. 2.

Условные обозначения типов и наименование вспомогательных изделий, рекомендуемая область их применения приведены в табл. 1.

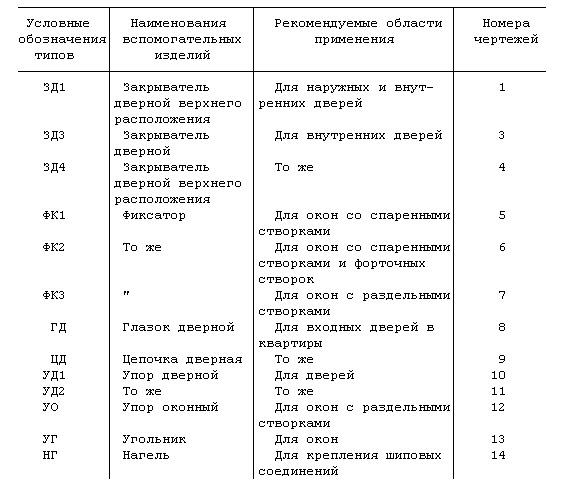

Таблица 1


Примеры рекомендуемой установки дверных закрывателей и фиксаторов приведены в Приложении к настоящему стандарту.

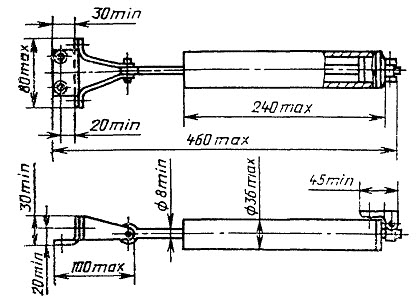

Чертеж 1.Закрыватель дверной верхнего расположения типа ЗД1

Шурупы 1 - 5 х 40 (4 шт.) и 2 - 5 х 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение: ЗД1 ГОСТ 5091-78


Чертеж 3. (Чертеж 2, удален). ЗД1 ГОСТ 5091-78 Закрыватель дверной типа ЗД3

Шурупы 1 - 4 х 35 (4 шт.) и 1 - 3 х 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение: ЗД3 ГОСТ 5091-78

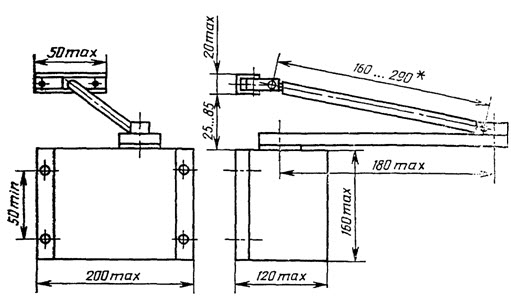

Чертеж 4. Закрыватель дверной верхнего расположения типа ЗД4

Шурупы 1 - 4 х 35 (6 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение: ЗД4 ГОСТ 5091-78


Вариант исполнения крепления закрывателя

Aq4 2.jpg

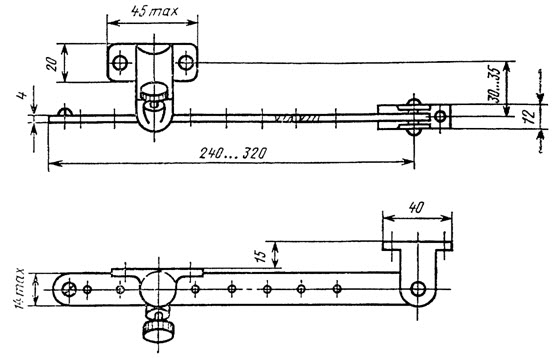

Чертеж 5. Фиксатор типа ФК1

Шурупы 1 - 4 х 30 (4 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение: ФК1 ГОСТ 5091-78


Примечание. Допускается фиксируемую планку толщиной 4 мм изготавливать из стального прутка диаметром 8 мм.

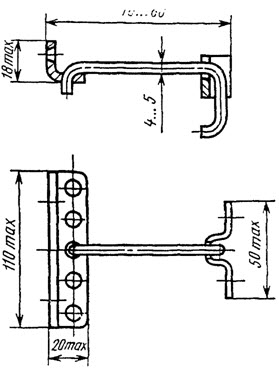

Чертеж 7. Фиксатор типа ФК3

Шурупы 1 - 4 х 30 (5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Пример условного обозначения фиксатора длиной 70 мм:
ФК3-70 ГОСТ 5091-78

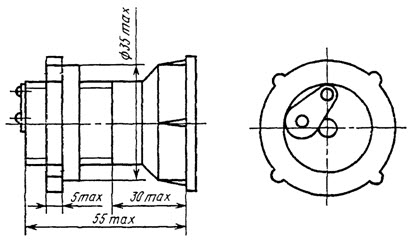

Чертеж 8. Глазок дверной типа ГД

Условное обозначение: ГД ГОСТ 5091-78

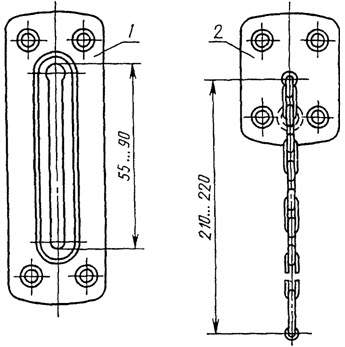

Чертеж 9. Цепочка дверная типа ЦД

Шурупы 1 - 4 х 30 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение: ЦД ГОСТ 5091-78

Примечание. Допускается крепить основание цепочки тремя шурупами.

1 - запорная планка; 2 - основание

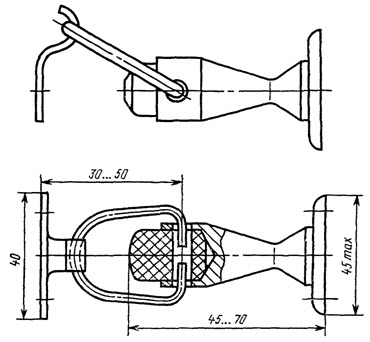

Чертеж 10. Упор дверной типа УД1

Шурупы 1 - 3 х 25 (4 - 5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение: УД1 ГОСТ 5091-78


Чертеж 11. Упор дверной типа УД2

Шурупы 1 - 5 х 40 (1 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение: УД2 ГОСТ 5091-78

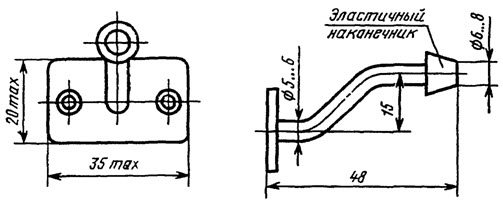

Чертеж 12. Упор оконный типа УО

Шурупы 1 - 3 х 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение: УО ГОСТ 5091-78

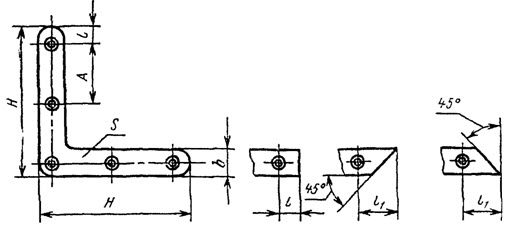

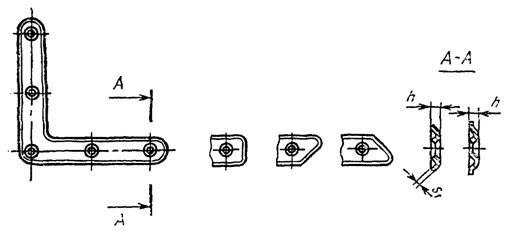

Чертеж 13. Угольник типа УГ

Исполнение 1


Исполнение 2

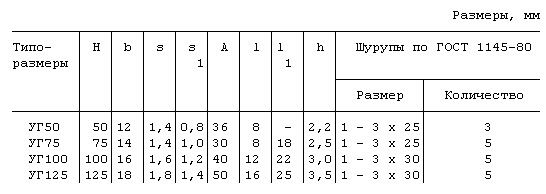

Таблица 2


Примечание. Угольники типов УГ75, УГ100 и УГ125 допускается изготовлять с четырьмя отверстиями.

Пример условного обозначения угольника стороной H = 50 мм, исполнения 1: УГ50-1 ГОСТ 5091-78

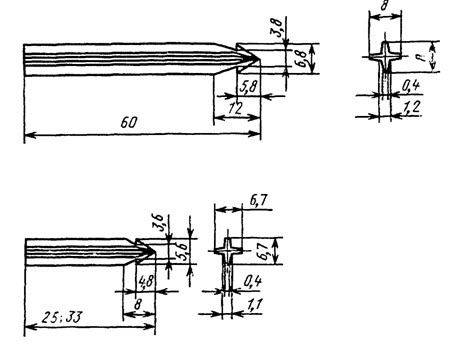

Чертеж 14. Нагель типа НГ


Пример условного обозначения нагеля длиной 33 мм: НГ33 ГОСТ 5091-78

3. Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации вспомогательных изделий для деревянных окон и дверей должны соответствовать требованиям, предусмотренным ГОСТ 538-78 и настоящим стандартом.

4. Конструкция дверных закрывателей типа ЗД1 должна обеспечивать плотное прилегание дверного полотна к коробке и регулирование угла раскрытия двери, а также возможность разъединения рычагов для полного раскрытия двери и регулирование продолжительности закрывания двери от 2 до 6 с.

Форму корпуса закрывателя стандарт не устанавливает.
1 - 4. (Измененная редакция, Изм. N 2.)

5. Конструкциями фиксаторов должна предусматриваться возможность их установки как на правые, так и на левые створки окна.

6. Угол обозрения у дверного глазка должен быть не менее 90°.

7. Дверные цепочки следует испытывать при приемочных и типовых испытаниях на разрыв силой 1860 Н (200 кгс) в течение 1 мин.
(Измененная редакция, Изм. N 2.)

8. Нагели должны изготовляться из цинково-алюминиевых или других сплавов твердостью 50 - 90 кгс/мм2 по ГОСТ 9012-59.

9. Вспомогательные изделия, за исключением нагелей, должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-78 в зависимости от установленной группы условий эксплуатации.

Группы условий эксплуатации изделий типов ГД, ЦД, УД1, УД2, УГ-1(Л), изделий типов ЗД1, ЗД3, ЗД4, ФК1, ФК2, ФК3, У0-2, 3, 4 (С) по ГОСТ 9.303-84.
(Измененная редакция, Изм. N 2.)

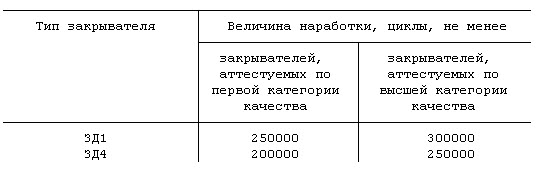

10. Дверные закрыватели должны безотказно выдерживать число циклов работы, указанных в табл. 3.

Таблица 3

Приложение (Рекомендуемое)

ПРИМЕРЫ УСТАНОВКИ ДВЕРНЫХ ЗАКРЫВАТЕЛЕЙ ВЕРХНЕГО РАСПОЛОЖЕНИЯ И ФИКСАТОРОВ

               Закрыватель дверной верхнего расположения типа ЗД1
