ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ДВЕРИ ДЕРЕВЯННЫЕ ВНУТРЕННИЕ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ ТИПЫ И КОНСТРУКЦИЯ

Wooden inner doors for dwellings and public buildings. Types and structure

ГОСТ 6629-88

Группа Ж32

ОКП 53 6111, 53 6121

Дата введения 1 января 1989 года

Информационные даты

Разработан и внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 31.12.1987 N 325.

Взамен ГОСТ 6629-74.

Ссылочные нормативно-технические документы

Dr tab1.jpg

Настоящий стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери специального назначения (в том числе противопожарные и звукоизоляционные) и двери из древесины ценных пород.

Типы

1.1. Двери в зависимости от конструкции подразделяют на следующие типы:
Г - с глухими полотнами;
О - с остекленными полотнами;
К - с остекленными качающимися полотнами;
У - со сплошным заполнением полотен, усиленные для входов в квартиры.

1.2. Двери типов Г и О изготовляют с одно- и двупольными полотнами с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.

Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.

Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.

1.3. Двери, изготовляемые по настоящему стандарту, относят к дверям нормальной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт. 1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах.

Размеры проемов для дверей приведены в Приложении 1.

Чертеж 1. Габаритные размеры дверей


Примечания. 1. Схемы дверей изображены со стороны открывания полотна.

2. Цифры над схемами дверей обозначают размеры проемов в дециметрах.

3. Размеры в скобках даны для дверей с качающимися полотнами.

По требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.

Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.

1.5. Устанавливается следующая структура условного обозначения (марки) дверей.


Пример условного обозначения двери остекленной однопольной для проема высотой 21 и шириной 10 дм, правой, с порогом:
ДО 21-10П ГОСТ 6629-88
То же, глухой двупольной для проема высотой 24 и шириной 15 дм, левой, с порогом:
ДГ 24-15ЛП ГОСТ 6629-88
То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:
ДК 24-19 ГОСТ 6629-88
То же, усиленной, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правой:
ДУ 21-9 ГОСТ 6629-88
То же, полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:
ПГ 20-7ЛН ГОСТ 6629-88

Конструкция

2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475-78, настоящего стандарта и по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт. 2, а размеры сечений - на черт. 3.

Конструкция, форма и типоразмеры дверей

Чертеж 2. Лист 1
Dver2 1.jpg

Примечание. Сечения деталей см. черт. 3.

Чертеж 2. Лист 2

Dveri2 2.jpg

Примечание. Сечения деталей см. черт. 3.

Чертеж 2. Лист 3

Dveri2 3.jpg

Примечания. 1. Сечения деталей см. черт. 3.

2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.

Чертеж 3, лист 1. Типы О и Г

1 - монтажная доска; 2 - узорчатое стекло по
ГОСТ 5533-86 или армированное стекло по ГОСТ 7481-78,
или оконное стекло по ГОСТ 111-78 толщиной 4 - 5 мм



Примечания 1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.

2. Допускается применение пластмассовых раскладок для крепления стекол.

3. Допускается применение монтажных досок иной конструкции.

Чертеж 3. Лист 2.

1 - бруски каркаса щита; 2 - обкладка


Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт. 1, 2.

Чертеж 3. Лист 3.

1 - петля ПН9-130 по ГОСТ 5088-78, 2 - оконное стекло по ГОСТ 111-78, толщиной 4 - 5 мм


Чертеж 3. Лист 4.

1 - уплотняющая прокладка по ГОСТ 10174-72;
2 - облицовка ДВП марки СТ или Т, группа А, толщиной 3,2 - 5 мм по ГОСТ 4598-86 или клееная фанера ФК толщиной 4 - 6 мм не
ниже сорта В/ВВ по ГОСТ 3916-69

Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.

2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или древесно-стружечными плитами, а также с применением калиброванных по ширине полос древесно-стружечных плит, уложенных на ребро.

Примеры заполнения щитов дверных полотен приведены в Приложении 2.

2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5 - 6 мм, ширина 3 - 4 мм.

Допускается применение брусков шириной 45 - 60 мм, склеенных по боковой поверхности.

Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными на клею в шип или на шкантах, скобах, скрепках.

2.5. Облицовку дверей производят материалами в соответствии с ГОСТ 475-78 в части, относящейся к дверям нормальной влагостойкости.

2.6. Двери, применяемые для комплектации санитарно-
технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.

2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.

2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон накладки из декоративного бумажно-слоистого пластика толщиной 1,3 - 2,5 мм по ГОСТ 9590-76, сверхтвердых древесно-волокнистых плит толщиной 3,2 - 4 мм по ГОСТ 4598-86, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.

2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.

2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в Приложении 3.

КонсультантПлюс: примечание.

Взамен ГОСТ 10174-72 Постановлением Госстроя СССР от 27.07.1990 N 65 с 1 января 1991 года введен в действие ГОСТ 10174-90.

2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174-72 или другими, обеспечивающими необходимую герметичность притворов.

2.12. Расположение приборов приведено в Приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.

Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.

2.13. Варианты установки бескоробочных дверей приведены в Приложении 5.
Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в Приложении 6.

Схемы определения левых и правых дверей приведены в Приложении 7.

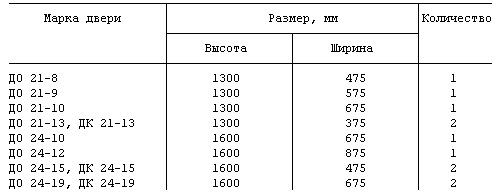

Спецификация стекол для дверей приведена в Приложении 8.

2.14. В заказе на поставку дверей должно быть указано:
число дверей по маркам и обозначение настоящего стандарта;
вид и цвет отделки;
вид и толщина стекла;
спецификация приборов.

По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.

Приложение 1 (Справочное)

РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ


Примечание. Размеры проемов для бескоробочных дверей устанавливают с учетом Приложения 5.

Приложение 2 (Рекомендуемое)

Чертеж 5, лист 1

1. Щит со сплошным заполнением деревянными брусками (рейками) или полосами ДСП

2. Щит с мелкопустотным заполнением деревянными брусками (рейками) или полосами ДСП

1 - шип, скоба или скрепка;

2 - бруски для установки замка и ручек;

h - ширина просвета, не более 40 мм;

l - длина просвета, не более 400 мм;

b - сдвиг реек относительно друг друга, не менее 50 мм


3. Щит с мелкопустотным заполнением из шпона Shield2.jpg

4. Щит с мелкопустотным заполнением из фанеры или
твердой древесно-волокнистой плиты


Чертеж 5, лист 2

5. Щит с мелкопустотным заполнением из мягкой древесно-волокнистой плиты


6. Щит с мелкопустотным заполнением из твердой древесно-волокнистой плиты (вариант)


7. Щит с мелкопустотным заполнением из бумажных сот


8. Щит с мелкопустотным заполнением деревянными брусками (рейками)

Примечания.

1. Пример 1 - для двери типа У, 2 - 7 - для дверей типа Г.
2. Для полотна высотой 2300 мм длина брусков для установки замка и ручек - 700 мм. Установка брусков - см. пример 3.
3. При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина - 200 мм.
4. Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3 - 7.

Приложение 3 (Рекомендуемое)

ПРИМЕРЫ УСТАНОВКИ ЗАЩИТНЫХ ОГРАЖДЕНИЙ

Чертеж 6.


Примечание. Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.

Приложение 4 (Рекомендуемое)

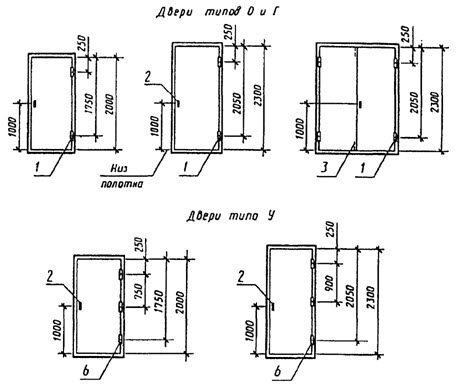

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

Чертеж 7


1 - петли ПН1-110, ПН1-85, ПН2-110, ПН2-85, ПН3-110, ПН4;

2 - ручки РС100, РС140, РК1, РК2, замки и защелки;

3 - задвижки ЗТ;

4 - петли ПВ1-100, ПВ2-125 или винтовые и накладные петли, изготовляемые по специальным
техническим условиям;

5 - замки ЗВ7А, ЗВ4; 6 - петли
ПН1-130, ПН1-150, ПН2-130, ПН3-130, ПН3-150.

Примечания. 1. Приборы для дверей должны соответствовать ГОСТ 5087-80, ГОСТ 5088-78, ГОСТ 5089-80, ГОСТ 5090-86.

2. Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.

3. В качающихся дверях устанавливаются петли ПН9-130 по ГОСТ 5088-78.

Приложение 5 (Справочное)

БЕСКОРОБОЧНАЯ НАВЕСКА ПОЛОТНА

Чертеж 8. Лист 1


Чертеж 8. Лист 2


1 - деревянная пробка;
2 - стальная пластина;
3 - анкер;
4 - накладная петля;
5 - уплотняющая прокладка;
6 - деревянный порог.

Приложение 6 (Справочное)

КОРОБКИ С ОБЛИЦОВКОЙ ИЗ ПОЛИВИНИЛХЛОРИДА

Чертеж 9.


Примечание. Вертикальные элементы коробки соединяются с горизонтальными с помощью шипов и стальных нагелей или шурупов.

Приложение 7 (Справочное)

СХЕМЫ ОПРЕДЕЛЕНИЯ ЛЕВЫХ И ПРАВЫХ ДВЕРЕЙ

Чертеж 10.


Приложение 8 (Справочное)
