Описание

Карточная дверная петля
Карточные дверные петли состоят из двух частей (карт): рамной и створчатой.



Kartochnaja petlja shema montazha.jpg

Назначение

Карточные накладные петли используются на любых типах межкомнатных дверей, но главным образом применяются для дверей без притвора (наплава, четверти).

Классификация

Карточные петли могут быть cъемными и неcъемными. Направления открывания двери определяет направление cъемных петель, которые бывают левыми или правыми. Неcъемные петли универсальны. Cъемные петли делают возможным быстрый демонтаж двери с рамы (коробки). Универсальные карточные петли могут применяться независимо от направлении открывания двери. Подшипники качения в конструкции петель увеличивают срок эксплуатации путем снижения трения и распределения нагрузки по всей петле. Подобным образом достигается бесшумность и легкость открывания-закрывания двери, а также исключается необходимость смазки петель.

Также карточные петли могут иметь разную форму и размеры: с прямоугольными и закругленными краями.

Различают карточные накладные петли для дверей с притвором (наплавом, четвертью) и без притвора (наплава, четверти). Преимущественно они используются для дверей без четверти.

Существует также карточные дверные петли для монтажа без врезки. Они складываются при закрывании двери до толщины одной карты. Это позволяет избежать подготовки выборки паза под петлю на дверном полотне и коробке.

Способ монтажа

Врезка карточных дверных петель осуществляется через следующие этапы:

Kartochnaja petlja montazh jetap 1.jpg Kartochnaja petlja montazh jetap 2.jpg Kartochnaja petlja montazh jetap 3.jpg
Выборка паза на полотне и коробке фрезером Дорабатывание паза стамеской Привинчивание петли


Для монтажа карточных петель без врезки (см. выше) достаточно просто приложить их к полотну и коробке и закрутить шурупы.

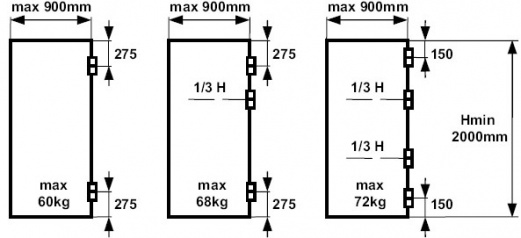

Количество и размер устанавливаемых накладных петель зависит от размеров и веса дверного полотна. Для более тяжелых дверей необходимо устанавливать более крупные петли. Производители петель предлагают свои рекомендации для определения количества петель, необходимого для монтажа. На одно полотно устанавливают, как правило, 2 карточные дверные петли, однако в случае тяжелых дверей монтируют 3 петли на 1 дверное полотно: 2 петли сверху, 1 петля снизу. В этом случае максимальная нагрузка на каждую петлю уменьшается, поскольку происходит распределение веса двери.

Kolichestvo petel na odnu dver.jpg

Дополнительная информация

ГОСТ (ТУ)

На карточные дверные петли распространяется ГОСТ 5088-2005.

Полезные ссылки

  1. Карточные дверные петли
  2. Накладные петли для дверей
  3. Каталог "Фурнитура для деревянных дверей".
  4. Презентация продукции “Фурнитура для деревянных дверей”.
    Карточные петли для межкомнатных дверей не подлежат обязательной сертификации:
