Линия анодирования алюминиевых профилей на примере линии от компании CISART Engineering (Италия) автоматическое управление

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ

ГЛАВНЫЙ ШКАФ АВТОМАТИКИ

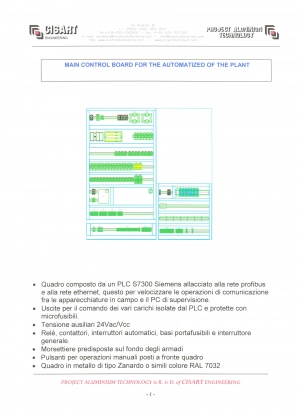

Glavnii shkaf avtomatiki.jpg

  • Главный пульт содержит ПЛК S7300 Siemens подключенный к сети PROFIBUS и к сети Ethernet, что служит для ускорения операций связи между технологическим оборудованием и главным пультом.
  • Выходы управления на различные компоненты изолированы от ПЛК и защищены плавкими предохранителями.
  • Управление через сеть Profibus посредством 3-х выпрямителей, 1 трансформатора, 2-х перекладчиков, 4-х кран-балок, 1 пульта управления зоны загрузки и разгрузки.
  • Управление вход / выход цепных конвейеров, воздушными, водяными клапанами, зондами PT100 для контроля температуры, термовыключателями, водяными насосами, насососами-дозаторами, смесителями, воздуходувками, скруббером, концевыми выключателями, и т.п.
  • Контроль РН колонн газопромывки.
  • Питание электролинии кран-балок, перекладчиков, шкафов на проходах, пультов кантователей штанг, компьютером и панелями операторов.
  • Вспомогательные напряжения 24Vac/Vcc
  • Реле, контакторы, автоматические прерыватели, держатели предохранителей и главный рубильник Siemens.
  • Клеммные коробки, установленные на дне шкафов.
  • Кнопки ручного управления на панели шкафа.
  • Металлический шкаф модели Zanardo или подобный, цвет RAL 7032, оснащенный неоновой лампой

Автоматизация на крановой тележке (4 тележки)

Avtomatizaciya na kranovoi telegke.png

Система оснащена процессором Siemens S7 или совместимым, подключенным через Wi-fi.

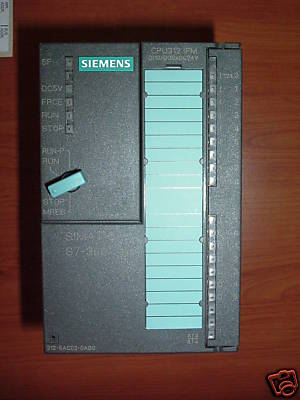

Processor siemens s7.jpg

Переход на инвертор:

  • Перекладка
  • Подъем


  • Пульт радиоуправления с дисплеем

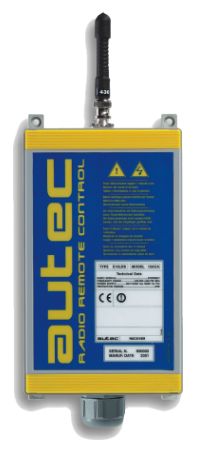

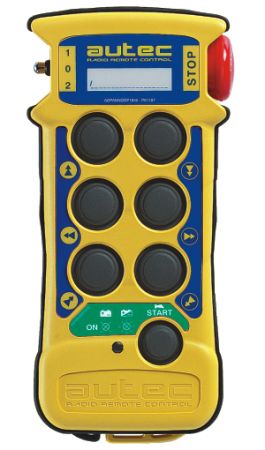

Pult autec.jpg Displey autec.jpg

  • Реле, контакторы, автоматические прерыватели, держатели плавких предохранителей и главный рубильник.

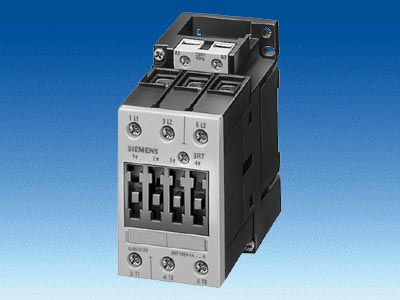

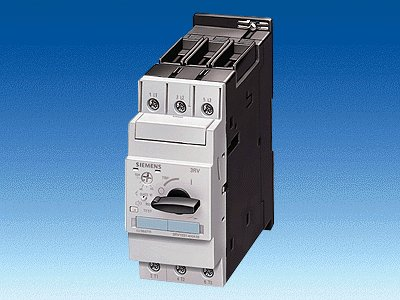

Rele.png Glavnii rubilnik.png

  • Лазерные дальномеры, разрешающая способность 1мм/ 100м.

Lazernie dalnomeri.jpg

  • Измеритель высоты подъема полиспаста типа энкодера для облегчения входа профиля любой длины, с возможностью его позиционирования от места к месту.

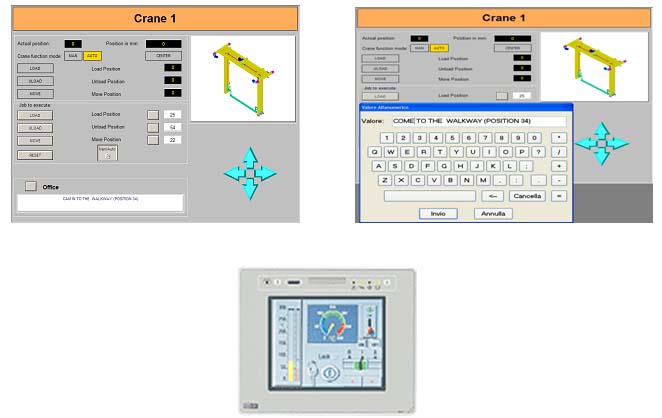

Izmeritel visoti.jpg Кроме прочего, на борту кран-балки может находиться панель оператора типа «тач-скрин» для визуализации и управления следующими операциями:

  • Визуализация разнообразных сигналов тревоги, присутствующих на кран-балке.
  • Разнообразные перемещения, происходящие на кран-балке и также те, которые должны осуществиться.
  • Ручная установка различных температур в ваннах (блокируется).
  • Ручная установка времени погружения.
  • Возможность отправки кратких тестовых сообщений на различные рабочие позиции (зона загрузки/машинный зал/офис/другие кран-балки).
  • Возможность осуществления операций перемещения в полуавтоматическим режиме.


ПАНЕЛЬ ОПЕРАТОРА ЗОНЫ ЗАГРУЗКИ/РАЗГРУЗКИ

Panel operatora zoni razgruzki pogruzki.png

  • В зоне загрузки находиться 1 панель оператора типа «тач-скрин» для визуализации состояния линии и для запуска в работу различных анодных штанг, кроме того можно кодом открыть главное меню для модификации цикла или для визуализации различных технологических карт производственного цикла.
  • Возможность запуска в работу линии в автоматическом режиме.
  • Запрос данных из базы данных вводом кода артикула с визуализацией описания артикула для каждой позиции в имеющейся загрузке.
  • Возможность модификации параметров артикула для каждой позиции загрузки.
  • Возможность модификации кодов обработки для каждой позиции загрузки.
  • Возможность модификации времени обработки для каждой позиции загрузки.

ПУЛЬТЫ РУЧНОГО УПРАВЛЕНИЯ НА МОСТКАХ

(Являются альтернативой панелям «тач- скрин» , см. автоматизацию на тележке кран-оператора)

  • На мостках возле ванн устанавливаются дополнительные пульты управления, чтобы вручную скорректировать время погружения в автоматическом режиме.
  • На этих пультах предусмотрены ручной таймер, акустический сигнализатор и сигнальный светильник для оповещения об окончании заданного времени.

ТЕПЛООБМЕННИКИ И ВАННЫ РАЗОГРЕВА

• Контроль температуры зондами РТ 100, 3 линии, на ваннах анодирования и электроокрашивания непосредственно на теплообменнике под управлением от компьютера. • Запись различных направлений температуры с разделением на: ванна/день/месяц/ год. • Аварийная кнопка непосредственно на теплообменнике для немедленной остановки насоса.

ИНФОРМАЦИОННАЯ СИСТЕМА (КОМПЬЮТЕР И ПРИНАДЛЕЖНОСТИ)


Система базируется на персональном компьютере (в офисе или с пульта), подключенном через последовательный порт к одному или нескольким системным блокам, которые обрабатывают сигналы, поступающие с линии. Этот компьютер контролирует автоматическое управление движением тележек посредством коммутатора. Коммутатор работает под Windows XP. Система может взаимодействовать через сеть с другими корпоративными компьютерными системами для обмена информацией по обработке данных и актуального статуса линии. Для задания данных сотрудниками, работающими на позициях загрузки/разгрузки, есть один или несколько пультов, соединенных через сеть Ethernet с главным компьютером, которые позволяют вводить данные для обработки загрузок.


Вклад участника:

Иконников Алексей
