Цилиндровые механизмы повышенной секретности

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Устройство цилиндрового механизма

Цилиндр - устройство, отвечающее за передачу усилия с ключа на механизм замка и также являющееся секретным элементом.

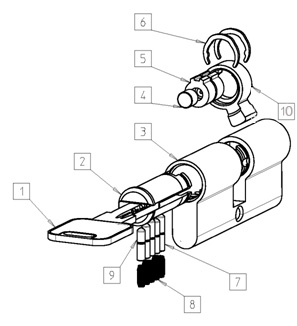

Konstrukcija profilnogo cilindra.jpg

Основные компоненты цилиндра:
1. ключ
2. личинка
3. корпус
4. распорный штифт
5. сцепление
6. зажим
7. штифты корпуса
8. пружины
9. запирающие штифты
10. поворотный язычок

Ключ и запирающие штифты определяют запирающую комбинацию цилиндра. Шаг запирающего штифта является разницей между двумя штифтами. Больший шаг означает более высокую безопасность, но в то же самое время уменьшает количество возможных комбинаций. Количество запирающих комбинаций зависит с одной стороны от количества возможных значений высоты штифтов, а с другой стороны от количества запирающих штифтов в цилиндре. Для стандартного цилиндра с 5 различными штифтами и, скажем, 10 различными уровнями (значениями) высот, теоретическое количество комбинаций насчитывает до комбинаций. При использовании правильного ключа он выравнивает запирающие штифты до радиуса личинки; таким образом вращение ключа передается личинке и сцеплению, а также поворотному язычку. В случае более длинных цилиндров присутствует также распорный штифт между сцеплением и ключом, который толкает сцепление в поворотный язычок. Если ключ не имеет правильную комбинацию, пружины выталкивают штифты корпуса в личинку и таким образом блокируют вращение (в случае слишком малого выреза в ключе), или запирающий штифт блокирует вращение личинки (в случае слишком глубокого выреза в ключе).

Виды цилиндровых механизмов

В многоквартирных домах очень часто для удобства используются цилиндры с поворотной ручкой. Это цилиндр с поворотной ручкой на внутренней стороне, с помощью которой можно осуществлять запирание и открывание. Однако для входных дверей особенно полезен цилиндр с удлинением под поворотную ручку. Удлинение может быть укорочено в соответствии с необходимостью – в зависимости от толщины двери. Также в цилиндрах широко используется сцепление, которое позволяет осуществлять запирание-отпирание, когда ключ вставлен с противоположной стороны.

С недавнего времени стали распространены цилиндры со специальным видом сцепления. У данных цилиндров есть поворотная ручка с внутренней стороны, в то время как с внешней стороны он может запираться и отпираться ключом. В случае непредвиденных событий, например в школах, студенты могут просто запереться в классной комнате с помощью поворотной ручки. Вход в комнату возможен при использовании ключа. Цилиндр позволяет осуществлять отпирание также в случаях, когда кто-то пытается блокировать поворотную ручку физически. Специально разработанное сцепление в цилиндре позволяет ключу доминировать над поворотной ручкой. Таким образом, вход допускается для всех держателей ключа.

Обычное состояние

Дверь открывается снаружи и изнутри

Cilindr obychnoe sostojanie.jpg
В случае закрывания двери

Дверь закрыта для доступа путем ее запирания изнутри. Для отпирания двери снаружи необходим ключ

Cilindr zakryvanie dveri.jpg
В случае паники

Помещение может быть покинуто в любое время с помощью внутренней поворотной ручки

Cilindr panika.jpg
Если ученики шутят

Если дверь заблокирована изнутри в шутку, в любое время с помощью внутренней она все еще может быть открыта снаружи ключом

Cilindr shutka.jpg

Методы безопасности для цилиндровых механизмов

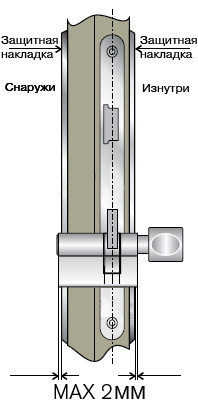

Для достижения различных уровней безопасности применяются несколько способов. Таким образом цилиндры могут иметь дополнительную защиту в корпусе и личинке в форме закаленных штифтов, или корпусе и запирающие штифты сами закалены, что очень затрудняет сверление цилиндра. В случае специально разработанных штифтов корпуса отпирание с помощью инструментов взломщика ограничено. Система “Анти-бампинг” блокирует открывание цилиндра так называемым способом “бампинг”. Данный способ основывается на принципе маятника Ньютона или физическом законе действия и противодействия. Специально разработанный закаленный корпус, запирающие или поперечные штифты успешно предотвращают открывание цилиндра данным способом. Для предотвращения насильственного разрыва или разрушения цилиндра в замке в принципе существуют два решения. Первый заключается в том, что цилиндр усилен и таким образом затрудняются разрушение и разрыв цилиндра. Данное решение может быть очень эффективным, однако в дополнение к качественному цилиндру должны быть соответствующими замок, двери и монтаж. Другое решение является совершенно противоположным: цилиндр с контролем на разрыв. Цилиндр разрушается в замке и извлекается одна часть цилиндра. В оставшейся в замке части цилиндра дальнейшее разрушение или сверление затруднено из-за закаленных штифтов. Однако лучшее мы можем сделать сами с помощью правильного выбора длины профильного цилиндра, который не должен выступать из дверей более, чем на 2 мм, или с помощью броненакладки (защиты цилиндра).

Cilindr shema ustanovki.jpg
