Описание

Цилиндровый механизм
Цилиндровые механизмы (профильные цилиндры) - важнейший спутник врезного дверного замка. Цилиндрового механизм обеспечивает защиту от попыток открыть замок путем подбора ключей, либо с помощью отмычки.

Конструкция профильного цилиндра содержит штифты с пружинами, шарики, пластины различного размера: верхний ряд штифтов находится внутри сердечника (личинки), а нижний ряд штифтов - во внутренней части корпуса цилиндра. Ключи к цилиндрам обычно имеют плоский вид, по краям которых с одной или двух сторон имеются вырезы («зубы»), либо вмятины-точки. Количество вырезов или вмятин эквивалентно количеству стопорных штифтов в цилиндровом механизме. С увеличением количества штифтов растет секретность цилиндра.
При установке ключа в цилиндр нижние части штифтов в личинке и верхние части штифтов во внутренней части корпуса цилиндра выстраиваются в одну линию, позволяя личинке (сердечнику) провернуться внутри цилиндра. При поворачивании сердечника язычок цилиндра вращается внутри замка, в который установлен цилиндр,  и задействует механизм открывания-закрывания замка.


Устройство цилиндрового механизма

Цилиндровый механизм выбирается исходя из требований безопасности, предъявляемых к двери: от простейшего профильного цилиндра с пятью штифтами до цилиндрового замка с полным набором средств защиты вплоть до невозможности изготовления дубликата ключа. Минимальное количество пинов цилиндровых замков - 5. В целях повышения секретности производятся цилиндры с 2-, 3- и 4-рядными ключами. Наибольший уровень секретности профильного цилиндра обеспечивается в случае ключей с боковой перфорацией.


Основные параметры для выбора профильного цилиндра:

  • С увеличением количества штифтов повышается секретность замка
  • Защита от высверливания в виде штифтов из закаленной стали в корпусе цилиндра
  • Стопор от извлечения личинки
  • Чем сложней профиль ключа, тем сложней его скопировать
  • Наличие механической блокировки цилиндра при попытке взлома.


Наиболее уязвимым местом цилиндра (личинки) замка двери является сам сердечник, механизм которого может быть просверлен, обломан или выбит. Для защиты от просверливания устанавливают внутри цилиндра специальные стержни из закаленной стали , препятствующие проникновению сверла. Как правило, двухсторонние цилиндры невозможно открыть, если с другой стороны вставлен ключ. Однако существуют цилиндровые механизмы, которые могут быть открыты даже при ключе, вставленном с другой стороны.

Назначение

Предназначены для установки в замки с отверстием под цилиндр для деревянных, пластиковых и алюминиевых дверей.

Классификация

Все профильные цилиндры можно подразделить: двухсторонние цилиндры ключ-ключ, двухсторонние цилиндры ручка-ключ, односторонние цилиндры с ключом, односторонние цилиндры с ручкой.


Как правило, длины цилиндровых механизмов лежат в пределах от 30 до 100 мм , что дает возможность устанавливать их в дверные полотна разной ширины. При необходимости, личинки замков дверей могут иметь разные длины, как меньшую, так и большую.


Способ монтажа

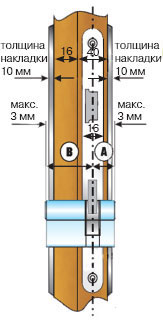

Silindrovyj mehanizm shema montazha.jpg
Профильные цилиндры имеют стандартный профиль поперечного сечения и различаются только по внешней отделке и размерам. Для того чтобы правильно определить необходимый типоразмер, нужно определить расстояния в обе стороны (A и B)  от оси установки замка и учесть толщину декоративных накладок на профильный цилиндр. Профильный цилиндр не должен выступать из накладки более чем на 3 мм. В противном случае резко снижаются противовзломные свойства двери, так как торец выступающей части, в котором расположены стальные стержни от высверливания, легко может быть спилен.












Дополнительная информация

ГОСТ (ТУ)

На профильные цилиндры распространяются ГОСТ_5089-2003_Замки_и_защелки_для_дверей._Технические_условия и ГОСТ 19091-2000 Замки и защелки для дверей Методы испытаний.

Полезные ссылки

  1. Профильные цилиндры
  2. Цилиндровые механизмы
  3. Каталог "Фурнитура для деревянных дверей"
  4. Презентация продукции “Фурнитура для деревянных дверей”
    Профильные цилиндры не подлежат обязательной сертификации:
