Шпонка "ласточкин хвост"

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
2

Описание

Shponka lastochkin hvost hoffmann.gif

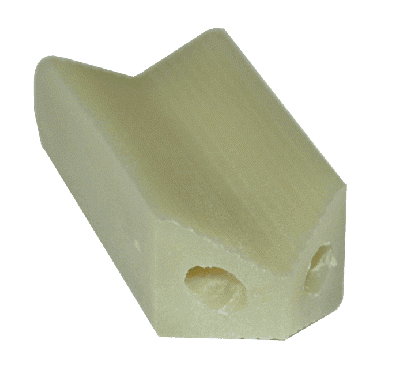

Шпонка "ласточкин хвост" - это крепежный вкладыш изготовленный из специального твердого материала на основе полиамида (нейлон) имеющий форму двойного "ласточкина хвоста".


Преимущества применения:

  • прочное и надёжное соединение деталей
  • минимальные затраты на оборудование
  • простота установки шпонки в угловое соединение
  • экономия времени
  • при сборке конструкции происходит самобазирование деталей относительно шпонки, обеспечивая высокую точность соединения
  • видимая часть поверхности остается полностью гладкой, без повреждений и следов сжатия








Назначение

Шпонка «ласточкин хвост» - предназначена для фиксирования соединения и предотвращения перемещения относительно друг друга отдельных элементов соединяемой конструкции в процессе производства деревянных окон.

Классификация

В зависимости от места установки и размера соединяемых заготовок используются шпонки "ласточкин хвост" различного размера:

  • шпонка 40 мм (применяется для соединения деталей оконной створки)
  • шпонка 50 мм (применяется для соединения деталей балконной дверной створки)
  • шпонка 60 мм (применяется для соединения деталей оконной рамы)


Способ монтажа

Соединение деталей с помощью шпонки "ласточкин хвост" состоит из нескольких этапов:

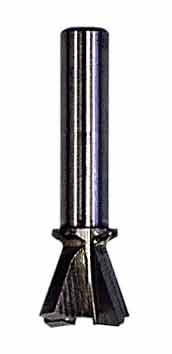

  • Установить на фрезерную машину фрезу под "ласточкин хвост"
Freza dlja shponki lastochkin hvost.jpg

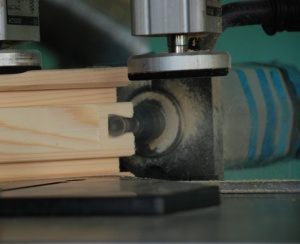

  • Cпециальной фрезерной машиной фрезеруются пазы под шпонку на заготовках. Длина паза выставляется на фрезерной машине под выбранный размер шпонки.
Shponka lastochkin hvost 20.JPG

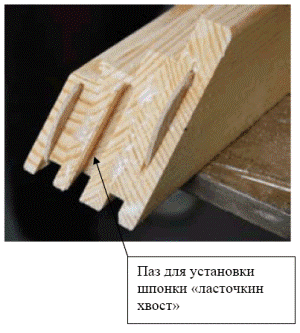

  • Очистить полученный паз от пыли и стружки.
Shponka lastochkin hvost 11.gif

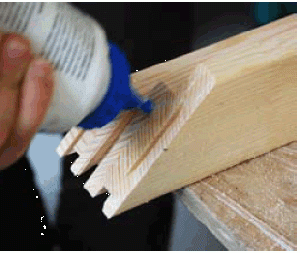

  • В полученный паз тонким равномерным слоем наносим клей, следуя инструкции к клеящему материалу.
Ploskij shkant 5.gif

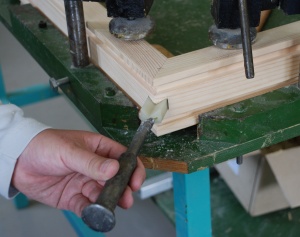

  • Далее полученные заготовки соединяются между собой и зажимаются на специально предназначенном для этого столе с тесками, что бы исключить подвижность соединяемых деталей. Шпонка забивается в паз с помощью молотка и приспособления для забивания шпонки.
Shponka lastochkin hvost 40.JPG













  • Очитсить угловое соединение от излишков клея.
