06. Установка окна в проем

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск

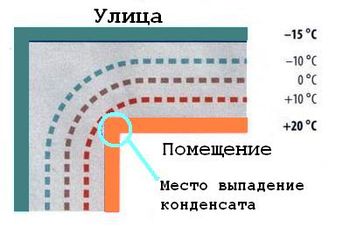

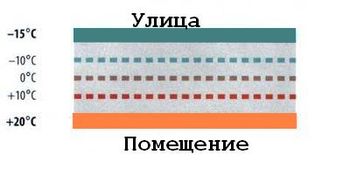

Важно правильно выбрать место, чтобы в холодное время года внутренняя поверхность стены и откосы не охлаждались ниже температуры точки росы, при которой начинается конденсация водяного пара, что может привести к намоканию конструкций. Дело в том, что зимой конструкция наружной стены на сплошном протяженном участке является однородной с теплофизической точки зрения. Изотермы в ней расположены параллельно поверхности стены, а тепловой поток направлен из помещения наружу перпендикулярно изотермам. Но на некоторых участках стены, например в наружных углах, а также вокруг оконных и дверных проемов, распределение температур перестает быть равномерным.

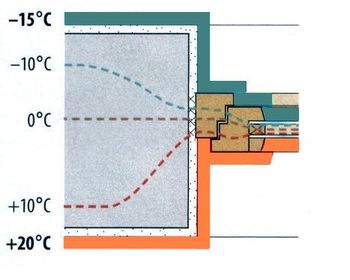

Так, по мере приближения к окну параллельные изотермы изгибаются, устремляясь к месту стыка рамы и проема. Это указывает на на то, что температура стены в данной зоне понижается, рискуя приблизиться к критической точке росы, при которой на поверхности откосов и переплета окна конденсируется влага. Для оценки узла соединения строительных конструкций наиболее показательной является изотерма 10°С. Чтобы предотвратить выпадение конденсата, изотерма 10°С должна проходить внутри ограждающей конструкции. Для этого окно в проеме смещают в зону положительных температур или утепляют место стыка.








Установлено, что в однослойной стене из материалов, удовлетворяющих современным требованиям тепловой защиты зданий (крупноформатные пустотелые блоки из поризованной керамики или блоки из ячеистого бетона), оптимальной плоскостью установки окна является середина откоса.

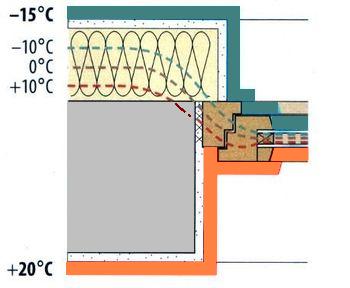

В двухслойной стене (то есть утепленной легким мокрым методом, другими словами, при использовании системы скрепленной теплоизоляции) окно располагают ближе к наружному краю непосредственно за утеплителем.











В трехслойной стене окно устанавливается в зоне расположения теплоизоляции (утеплителя)







Требуемые  размеры монтажных зазоров (с учетом допустимых предельных отклонений) устанавливают в рабочих чертежах узлов примыканий оконных блоков к стеновым проемам.

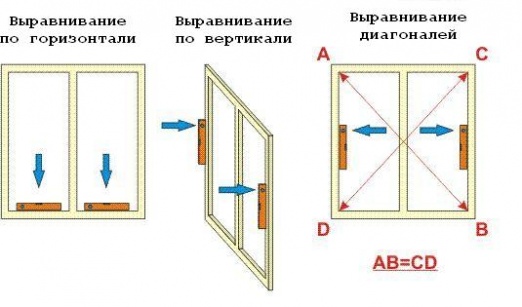

С помощью уровня и клиньев выставить раму в двух взаимно перпендикулярных вертикальных и горизонтальной плоскостях















Также необходимо контролировать параметры:

  • симметричный завод за четверть;
  • отступ от четверти (термозазор для ПСУЛ);
  • параллельность относительно наружной и внутренней плоскостей стены;
  • отклонение от прямолинейности («книжка») окна и двери балконного блока.

Закрепление окон должно быть только механическое. Использование пены, клея и других подобных материалов в качестве крепежей НЕДОПУСТИМО!
Рекомендуется комбинированное использование крепежных элементов: дюбеля устанавливаются по высоте конструкций, анкерные пластины внизу и вверху.
