Отлив предназначен для защиты нижней части оконного проема и монтажного шва от воздействия дождя, снега, наледи.

При установке отлива следует соблюдать одно обязательное условие: поскольку на наружной стороне оконной коробки находятся специальные водоотводные отверстия, которые нельзя перекрывать, необходимо проследить за тем, чтобы нижняя кромка оконной коробки не была заглублена относительно наружного края оконного проёма. При таком расположении коробки отлив прочно войдет под окно с наружной стороны. Установка отлива встык к окну, а не под него, допустима лишь в случае наличия сливных отверстий на лицевой плоскости окна и при дополнительной герметизации стыка отлива и подоконника.

Для того чтобы установить отлив, необходимо выполнить следующие действия:

  1. Проверить отлив на соответствие размеров, цвета, наличие царапин или иных повреждений и дефектов.
  2. Раскроить отлив с учетом размеров торцевых заглушек. Отмерить на отливе необходимый размер (от одного края плиты до другого), нарисовать карандашом линию отреза (обязательно под углом 90 градусов, можно с помощью угольника) и отрезать ножницами по металлу или «болгаркой» (важно исключить попадание искр на поверхности монтируемых изделий и других предметов).
  3. Просверлить сверлом диаметром 3,2 мм отверстия с шагом не более 450 мм с наружной стороны крепежной планки отлива на расстоянии 50-100 мм от бокового торца крепежной полки отлива. Отверстия смещаются на расстояние 2/3 к рабочей поверхности отлива, чтобы избежать повреждений рабочей поверхности отлива головкой самореза при креплении к подставочному профилю.
    Рекомендуемый свес слива за наружную поверхность стены – 30- 40 мм, чтобы избежать намокания фасада.

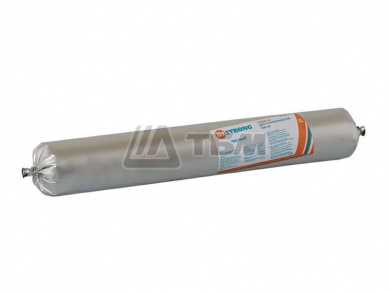

  4. Торцевые накладки приклеить к отливу с помощью силикона. Зазор между торцевой накладкой и наружным боковым откосом стены не должен превышать 5 мм на обе стороны проема. Примыкание торцевых накладок к стене обязательно герметизируется силиконовым герметиком.
  5. Наклеить диффузионную ленту на место установки отлива

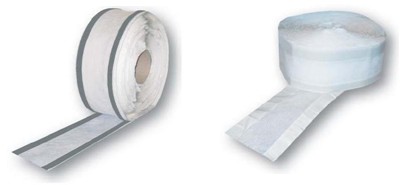

Диффузионная лента — гидроизоляционная паропроницаемая лента из синтетического нетканого материала мембранного типа. Лента предназначена для гидроизоляции монтажного шва светопрозрачной конструкции под отливом. Лента имеет две клеевые полосы с одной стороны. Одна полоса предназначена для крепления ленты к светопрозрачной конструкции, другая — для крепления ленты к откосу стены. Для обеспечения надежной защиты шва или стыка ленту необходимо приклеивать к стене или откосу всей шириной соответствующей клеевой полосы. Поэтому ширина ленты подбирается следующим образом: к ширине монтажного зазора необходимо прибавить 40 мм (с округлением в большую сторону). Приклеивать ленту необходимо плотно по всей её длине. Любой зазор или неплотность - это канал для проникновения дождевой воды. По углам ленту необходимо загибать таким образом, чтобы загнутые части образовывали бортики для защиты нижних углов оконного проема. Стыковать ленту необходимо внахлест.

Применение гидроизоляционных лент обеспечивает надежную защиту монтажной пены от увлажнения с уличной стороны и обеспечивает вывод влаги из пены наружу.

Рекомендуется наклеить с нижней стороны отлива шумогасящую ленту (например использовать кусочки ленты, изолон, ПСУЛ).

Для того чтобы наклеить диффузионную ленту BAUSET на место установки отлива, необходимо выполнить следующие действия:

  1. Увлажнить место в области нанесения монтажной пены. Запенить пространство под подставочным профилем и место стыка подставочного профиля с отливом (важное условие: монтажная пена должна полностью перекрывать подставочный профиль по высоте). Далее выполнить запенивание по контору под плоскостью отлива и волнами вдоль средней части отлива, при этом пена не должна выступать за плоскость стены.

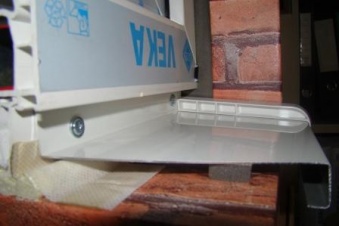

  2. Установить отлив. Прикрепить отлив к подставочному профилю шурупами 4,2*25 мм с пресс-шайбой или 4,0*25 мм с полукруглой головкой по количеству сделанных отверстий. Уровень отлива и уровень всей конструкции по горизонту должен совпадать!
  3. В случае если не предусмотрена установка торцевых заглушек, отлив должен заводиться в штрабы внешних откосов проема.
  4. Придавить руками сверху отлив для того, чтобы монтажная пена, находящаяся под отливом, равномерно распределилась по еще большей площади.
  5. Засиликонить сопряжения торцевых заглушек отлива с внешними откосами, т. е. заделать все щели и перекрыть доступ влаге.
Знак предупреждения.png

При работе с балконными отливами надо учитывать, что по длине и ширине они должны заходить за габариты балкона, чтобы дождевая вода не затекала внутрь остекления.
