Наружные отливы

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
2

Наружный отлив (отлив) представляет собой внешний элемент окна — наружный "подоконник". При остеклении балконов и лоджий могут использоваться и верхние отливы (козырьки). Основными материалами для производства отливов являются оцинкованная сталь и алюминий, реже - ПВХ, медь, керамика, естественные или искусственные камни.

Отлив предназначен для защиты нижней части оконного проема  и монтажного шва от воздействия дождя, снега, наледи.

Классификация

Алюминиевые

  • Экструдированные

Отливы производятся методом прессования, как любой другой алюминиевый профиль, что позволяет получить нужную форму  не теряя прочностных характеристик при изгибе алюминиевого листа или ленты. В зависимости от ширины горизонтальной части отлива толщина может варьироваться от 1,3 мм до 3 мм. Некоторые производители пробивают отверстия под саморез для крепления к оконной раме. Поверхность отливов покрывается защитной полиэтиленовой пленкой, удаляемой после монтажа.

  • Гнутые

Отливы производятся из алюминиевого листа или ленты толщиной 0,8 мм, 1 мм, 1,5 мм. Материал подвергается холодной прокатке, обезжиривается и анодируется, покрывается краской и лаком с обжигом. Специальное двухслойное покрытие лаком с обжигом предохраняет поверхность от истирания и царапин. Поверхность отливов покрывается защитной полиэтиленовой пленкой, удаляемой после монтажа.

Стальные

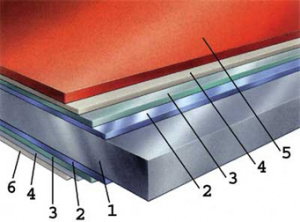

Структура листа для производства стальных оцинкованных отливов с полимерным покрытием:
1 – лист стальной толщиной 0,5 мм
2 – цинковое покрытие двустороннее (плотностью 225 г/м2)
толщиной 0,016 мм
3 – покрытие антикоррозийное
4 – грунтовка
5 – полимерное покрытие одностороннее толщиной 0,025 мм
6 – защитный лак
  • Оцинкованные

Оцинкованные отливы изготавливаются методом сгибания полосы неокрашенной оцинкованной стали.

  • Оцинкованные с полимерным покрытием

Отливы производятся из стальной оцинкованной ленты с односторонним полимерным покрытием. Толщина ленты с покрытиями – 0,55...0,7 мм. Самые распространенные цвета – белый, коричневый. Стальные отливы  поставляются в защитной плёнке.

Пластиковые

Производятся методом экструзии из композиционного материала ПВХ. Отливы ПВХ бесшумны, надежны в условиях перепадов температур и устойчивы к загрязнению. Пластиковые отливы устойчивы к воздействию ультрафиолетового излучения и агрессивных сред, не подвержены коррозии. Как правило на внутренней стороне отливы имеют полоски для лучшей адгезии с монтажной пеной.

Принадлежности

  • Торцевые накладки для наружных отливов
  • Кронштейн для монтажа отлива

Дополнительная информация

  • Монтировать отлив рекомендуется сразу же после установки оконной рамы – надежная защита нижней части монтажного шва от осадков помогает продлить срок эксплуатации изделия.
  • Устанавливать новый оконный блок необходимо с подставочным профилем, благодаря чему, монтаж подоконника и отлива не составит проблем.
  • Для правильной установки отлива,  при монтаже оконного блока следует соблюдать одно обязательное условие. Поскольку на наружной стороне оконной коробки находятся специальные водоотводные отверстия, которые нельзя перекрывать, то нижняя кромка оконной коробки не должна быть заглублена относительно нижней наружной части оконного проема. При таком расположении оконного блока отлив можно будет легко смонтировать к подставочному профилю.
  • Установка отлива встык к окну, а не под него, недопустима.
  • Ширина отлива подбирается с учетом выступания от вертикальной плоскости стены на 3–4 см, чтобы избежать намокания фасада.
  • Необходимо использовать торцевые заглушки из АВС пластика, а зазор между ними и боковым проемом окна "пройти" силиконом.
  • При монтаже отлива желательно  герметизировать стык между ним и оконной рамой. В качестве герметика, как правило, используется силикон.
  • Помимо силиконовых герметиков, применяется и полиуретановая компрессионная лента. Ее рекомендуется прокладывать при герметизации верхних отливов на лоджиях и балконах.
  • Кроме того, при работе с балконными отливами надо учитывать, что по длине и ширине они должны заходить за габариты балкона, чтобы дождевая вода не затекала внутрь остекления

Регламентирующие документы

ГОСТ Р 52749-2007 Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами
