ALUMARK S108
Содержание

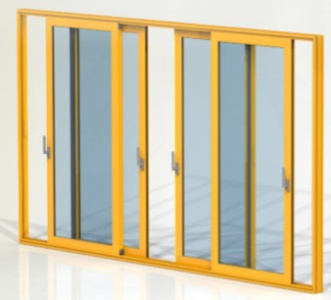

Подъемно-сдвижная конструкция ALUMARK S108
Назначение системы
S108 ALUMARK – система алюминиевых профилей с термоизолятором предназначена для изготовления раздвижных окон, дверей.
Типы конструкций
Раздвижные створки на 2-х полозном рельсе:
- подъемно-сдвижные
- сдвижные
- глухие
Дополнительная часть остекления, типы открывания оконных створок:
- без открывания
- верхнеподвесная створка наружного открывания с ручным приводом
- верхнеподвесная створка наружного открывания с электроприводом
- фрамужная створка внутреннего открывания

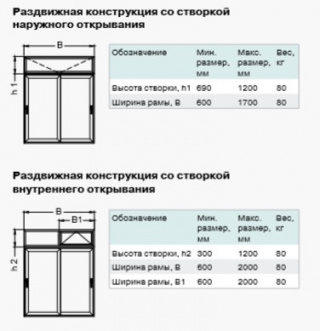

Строительные габариты профилей
Монтажная глубина рамных профилей составляет: 106, 108 мм
створочных - 45, 97 мм
импостных - 45 мм
Конструктивные особенности
- Технические решения серии полностью удовлетворяют запросам европейских и отечественных архитекторов
- Возможность изготовления S108 как крупными компаниями, имеющие большой парк оборудования, так и небольшими фирмами, у которых перечень оборудования ограничен
- Наличие дренажных клапанов T-REX, которые позволяют отводить до 8 литров воды в минуту
- Для створок большого формата возможно использование профиля створок с пилоном, либо изготовление створок с импостом
Элементы соединения
- Для сборки створок под углом 45градусов применяются стяжные угловые сухари
- для выравнивания лицевых поверхностей применяется выравнивающий уголок
- Для герметичности рамной конструкции в стыках профилей используются эластичные прокладки
- Элементы рамы собираются под углом 90 градусов
Фурнитура
- Специально разработанная фурнитура GIESSE удовлетворяет требованиям различных объектов
- Возможно многозапорное и противовзломное запирание
- для неподвижных створок применяется скрытая ручка
Применяемые уплотнители
- уплотнители для установки заполнения – из устойчивого к атмосферным воздействиям и старению искусственного каучука (EPDM) или термоэластопласта (ТЭП)
- уплотнитель для установки в створку подъемно-сдвижного открывания – комбинированный, особой конструкции
- уплотнитель для установки в створку сдвижного открывания - щеточные
