Описание и назначение

В настоящее время потребитель предъявляет всё более жёсткие требования к деревян-ным окнам и дверям, основными среди которых являются:
• длительное сохранение их внешней формы и вида;
•продление срока эксплуатации изделий;
уменьшение затрат на содержание и ремонт;
• идеальное соотношение цена – качество.
Выполнение этих требований привело к созданию деревянных окон, облицованных защитно-декоративными алюминиевыми накладками.

Такие окна пользуются большой популярностью в странах Европы, климат которых сходен с нашим.
Деревянные двери и окна, облицованные с внешней стороны алюминиевым профилем (накладками), объединили в себе все лучшие качества деревянных и алюминиевых окон, такие как: высокая стойкость к воздействию климатических условий и старению, высокая тепло- и звукоизоляция, бологатая цветовая гамма, удовлетворяющая самого взыскательного заказчика. Они защищены от гниения благодаря естественной вентиляции между деревом и алюминиевым профилем. Установка алюминиевых профилей возможна на окна любого типа открывания и архитектурного рисунка, включая арочные и трапецивидные окна.
Установка профилей системы «Алюстарт» возможна не только на окна, находящиеся в цеху на производстве, но и на установленные оконные блоки. Это облегчает процесс обновления окон, что в сочетании с высокой надёжностью и устойчивостью к погодным условиям алюминиевых окон, а также современными технологиями монтажа и производства, делает их намного долговечнее, чем другие виды окон.

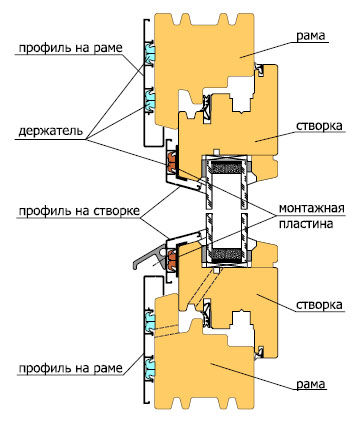

Крепление профилей осуществляется при помощи пластиковых защелкивающих держателей, которые крепятся саморезами на внешнюю часть двери или окна.
Система АЛЮСТАРТ разработана фирмой ЗАО «Т.Б.М.» и изготавливается в России, отсюда ее низкая, в сравнении с другими дерево-алюминиевыми системами, цена (в среднем на 30 – 40% ниже зарубежных аналогов).


Классификация

Алюминиевые профили для системы  "АЛЮСТАРТ" классифицируют по следующим признакам:

  • По виду профиля и его назначению:

Файл:Система АЛЮСТАРТ вид профилей.pdf


  • По способу защиты профиля от каррозии:
  1. Химическая анадировка

Анодирование алюминия - наиболее эффективный способ защиты поверхности алюминиевого профиля от коррозии, предотвращающий отслоение покрытия и подпленочную коррозию. Кроме того, анодирование алюминия придает ему дополнительные эстетические свойства. Стандартный технологический процесс анодирования состоит из следующих основных операций: обезжиривание, травление, осветление, анодирование алюминиевого профиля, уплотнение. В зависимости от желаемого качества поверхности готового профиля, перед проведением анодирования алюминия может быть проведена обработка его поверхности щетками из нержавеющей стали, либо потоком дроби. Это позволяет значительно сгладить характерные дефекты прессования (царапины, полосы, риски, и т.п.) и получить анодированный алюминиевый профиль с максимально однородной матовой поверхностью. Анодирование алюминиевого профиля происходит под воздействием электрического тока, при этом анодная пленка растет как на его поверхности, так внутрь него. Именно за счет этого достигается прочность покрытия и коррозионная защита поверхности анодированного профиля.

  1. Порошковая покраска профиля

Порошковая покраска алюминиевого профиля позволяет решить сразу несколько задач – коррозионную защиту поверхности и придание ей дополнительных декоративных свойств (любые цветовые решения по шкале RAL). В процесс стандартной подготовки поверхности стальных и оцинкованных изделий входит фосфатирование, алюминиевый профиль перед порошковой покраской проходит этап хроматирования, что полностью соответствует европейским стандартам. На установленном оборудовании производится порошковая покраска профиля и деталей.

  • По цвету профиля


Технология сборки

Выбор профилей

Итак, у Вас первый заказ на деревянные окна или двери, облицованные алюми-ниевыми профилями, или же Вы решили у себя дома защитить свои уже установ-ленные окна и двери защитно-декоративными профилями, конечно, если у Вас «евроокна».

Вы спросите с чего начать?
Начнем по порядку:

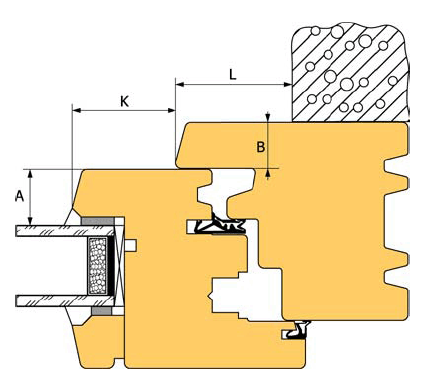

1. Потребуется чертеж сечения профиля Вашего окна (сопряжение рамы со створкой) со всеми нужными для расчета размерами.
2. Определите основные профили, которые будут использоваться Вами для об-лицовки Вашего окна или двери.


Алюстарт 1.gif

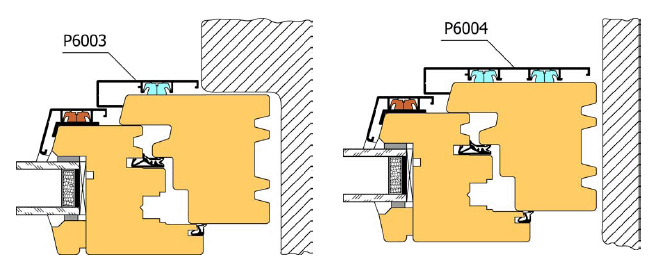

На выбор рамного профиля влияет способ установки окна в оконный проем.


Алюстарт 2.gif















3. Следующий этап: рассчитаем толщину держателей, которые потребуются Вам для установки защитно-декоративных профилей «Алюстарт».

Выбор толщины держателей.

Нужная толщина держателей для крепления профилей, подбирается в зависимо-сти от сечения оконного профиля, на котором производится монтаж. Расчет тол-щины производится по следующим формулам:

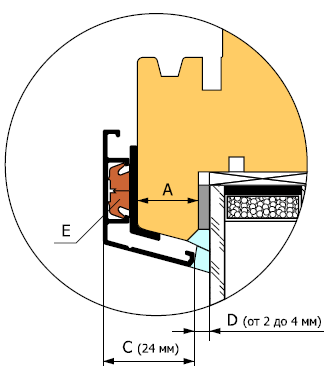

Держатель на створке:

E=(C-A)+D

А – толщина наплава зависит от типа оконного профиля;
С – ширина профиля на створке (24 мм);
D – величина зазора между стеклопакетом и алюминиевым профилем (от 2 до 4 мм);
E – толщина держателя на створке.

При применении самоклеящейся прокладки на стеклопакете необходимо учитывать ее толщину. Расстояние между стеклопакетом и алюминиевым профилем должно быть в пределах от 2 до 4 мм.


Алюстарт 3.gif

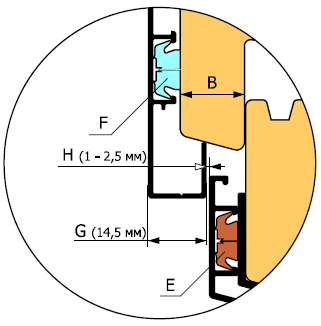

Держатель на раме:

F=G-(B-E)+H

B – толщина наплава зависит от типа оконного профиля;
E – толщина держателя на створке;
F – толщина держателя на раме;
G – ширина профиля на раме (14,5 мм);
H – величина зазора между рамным и створочным алюминиевыми профилями (от 1 до 2,5 мм).


Алюстарт 4.gif
















Для установки держателей НЕОБХОДИМО применять оцинкованные шурупы 3х20 с потайной головкой.

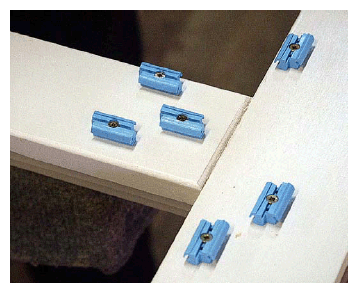

Расстояние держателей от углов должно составлять примерно 80 мм, рас-стояние между держателями примерно 150-200 мм.


Установка держателей.

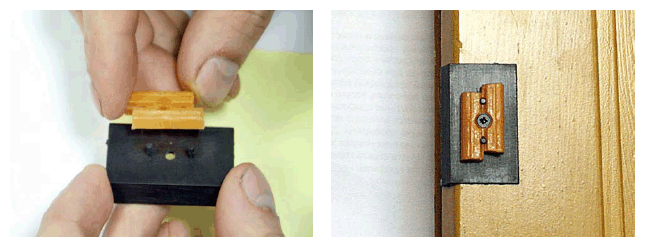

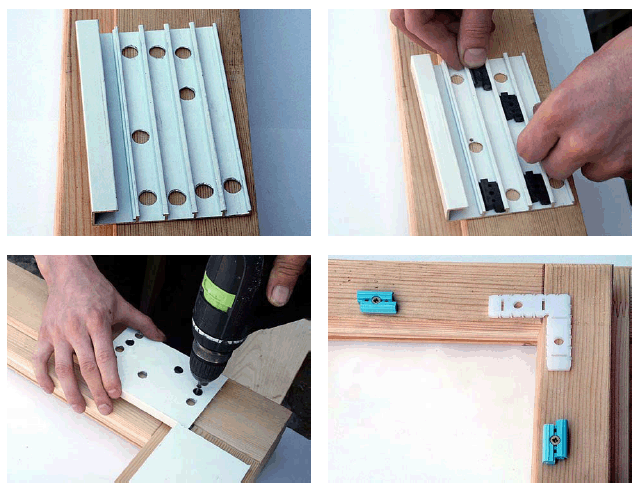

Для установки держателей на створку можно воспользоваться шаблоном или мон-тажными пластинами. В последнем случае, величина «Е» (толщина держателя на створке) уменьшается на 2 мм.


Алюстарт 5.gif













Для удобства установки держателей на раму несложно изготовить шаблоны из от-резка профиля длиной 100-150 мм с отверстиями диаметром 10 мм.


Алюстарт 6.gif























Для установки профилей, имеющих несколько монтажных пазов, держатели сле-дует располагать в «шахматном» порядке.


Алюстарт 7.gif

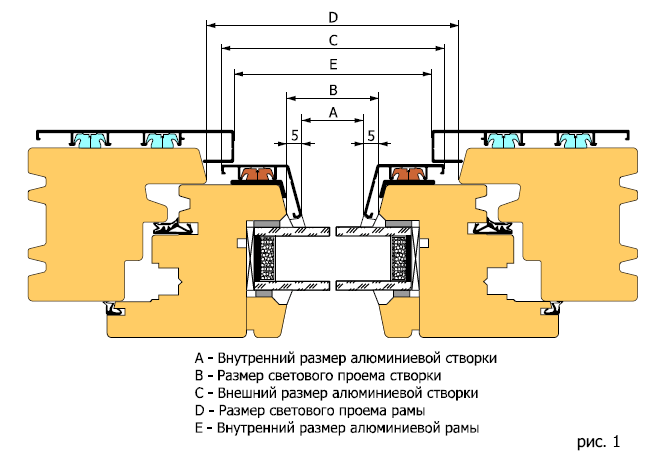

Определение размеров алюминиевой створки:

A=B-10
(внутренний размер алюминиевой створки = размер светового проема створки минус 5 мм*2 (10 мм))

C=A+72
(внешний размер алюминиевой створки = размер светового проема створки плюс 36 мм*2 (72 мм) - для профиля Р6010)
C=A+164
(внешний размер алюминиевой створки = размер светового проема створки плюс 82 мм*2 (164 мм) - для профиля Р6013)


Алюстарт 8gif.gif

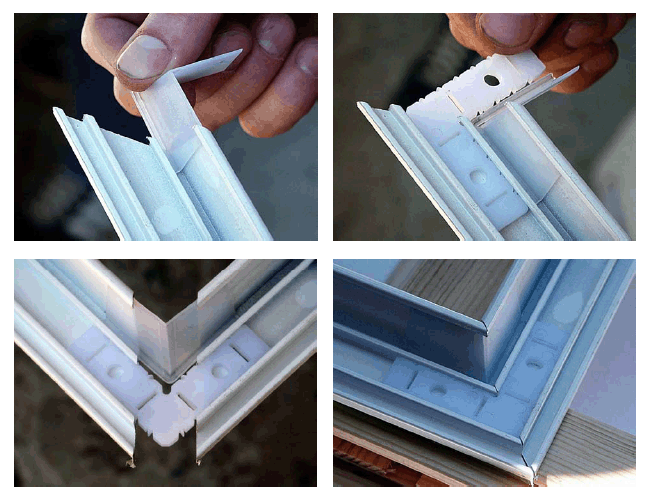

Профили для створки зарезаются под углом 45 градусов и соединяются с помощью уголков жесткости: основного и добавочного.

Алюстарт 9.gif

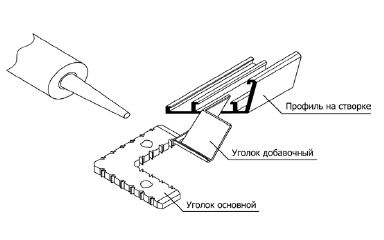

Порядок сборки алюминиевой створки:

1. Вставить добавочный уголок в створочный профиль.
2. Вставить основной уголок в створочный профиль.
3. Присоединить второй створочный профиль.
4. Через отверстия в основном уголке залить однокомпонентный клей по металлу.
5. Зафиксировать конструкцию до полного высыхания клея.
Алюстарт 10.gif












После затвердевания клея готовая алюминиевая рамка защелкивается на заранее установленные держатели на деревянной створке. Зазор между алюминиевым профилем и стеклопакетом после установки необходимо уплотнить силиконом.


Сборка алюминиевой рамы

Сборка рамы, также как и створки начинается с определения размеров:

E=D-28 (рис. 1)
(внутренний размер алюминиевой рамки = размер светового проема рамы минус 14 мм*2 (28 мм))

Профили для рамы зарезаются под прямым углом (90 градусов) и крепятся на ра-му деревянного окна. Между собой они не соединяются.

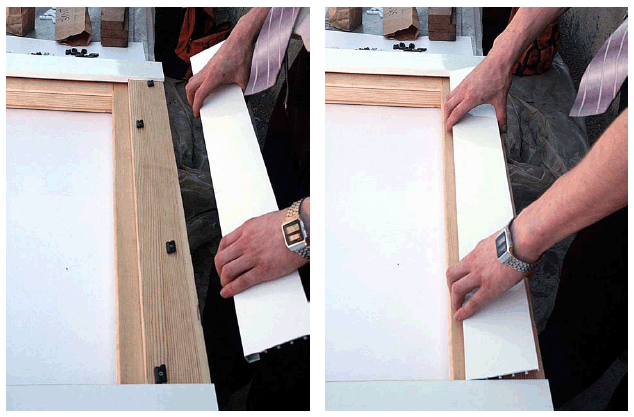

Алюстарт 11.gif




















Вертикальные рамные и импостные профили проходят снизу доверху, а горизон-тальные пристыковываются к ним.

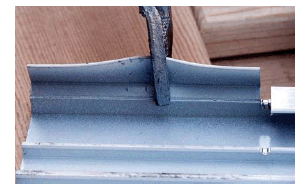

На профилях сверху и снизу до внешней части деревянной коробки необходимо сделать вырез. Для облегчения выполнения этого выреза на профилях имеется специальный продольный желобок, поэтому достаточно выполнить только поперечный пил. Горизонтальные профили устанавливаются вплотную между вертикальными профилями. Для их соединения уголков жесткости не требуется. Места стыков горизонтальных и вертикальных профилей необходимо уплотнить силиконом.

Алюстарт 12.gif











Установка накладки на водоотводный профиль.

Если Ваше окно изготовлено с использованием водоотводной шины, то комбинация профилей нижней части рамы изменится в зависимости от применяемого водоотводного профиля.

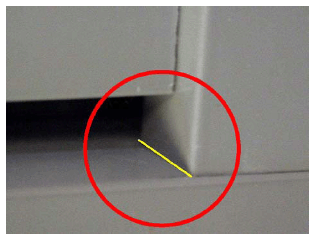

В месте стыка рамного профиля и профиля под водоотводную шину, рамный про-филь необходимо зарезать под углом 15°. Зазор между профилями изолируйте си-ликоном.


Алюстарт 13.gif

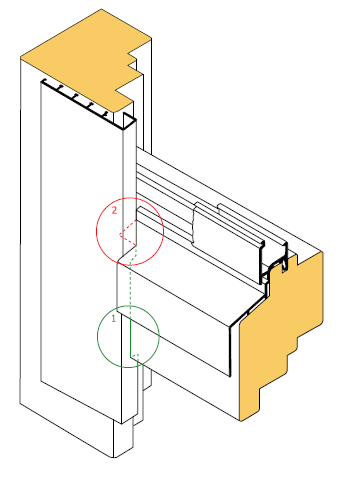

Для облицовывания импоста (как горизонтального, так и вертикального) в вер-тикальных деталях рамного профиля необходимо сделать вырезы (узел 1).

Также вырезы делаются и в профиле под водоотводную шину (узел 2).

Места стыков алюминиевых профилей изолируйте силиконом.

Алюстарт 14.gif























Для просмотра перейдите по ссылке:

Файл:Технология сборки защитного профиля по системе АЛЮСТАРТ.pdf
