Нанесение ЛКМ автоматическим распылительным оборудованием

В отличии от ручного нанесения для автоматического распыления используются специальные распылительные автоматы.
Подобное оборудование может быть использовано для нанесения морилок, грунтов и финишных лаков методом распыления на поверхность и все кромки элементов мебели, плоские и рельефные панели, в проходном режиме.

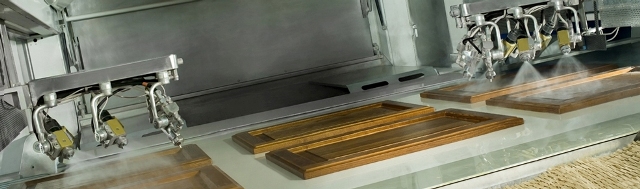

Автоматический распылительный станок с роботом, оснащенным полностью автоматизированным распылительным пистолетом и окрасочной камерой. Подобное оборудование обеспечивает конвейерный процесс окраски с электронным считыванием габаритов деталей. Компьютер анализирует сигнал со считывающей планки и формирует управляющий сигнал для манипулятора, который наносит покрытие точно на поверхность стекла. Качество продукции определяется выбором наиболее подходящих пистолетов, а также правильной настройкой давления при распылении. Меняя давление, можно варьировать количество наносимого материала.

Преимущества нанесения ЛКМ распылением

  • Быстрая замена цвета
  • Небольшое время перенастройки варианта окрашивания
  • Возможность окраски небольших поверхностей с малым количеством потерь краски

Недостатки метода

  • Краска наносится на кромки детали
  • Наличие потерь краски (в количестве, обратно пропорциональном размеру детали)
Существует множество видов оборудования для отделки методом автоматического распыления. Выбор оборудования для автоматического распыления определяется, главным образом, формой и размером окрашиваемых деталей и, в некоторых случаях, зависит от типа выбранного лакокрасочного материала.

Автоматические окрасочные станки с возвратно-поступательным движением каретки

В этих станках автоматические пистолеты-распылители перемещаются по направляющим в поперечном направлении над конвейером, по которому подаются отделываемые детали. В некоторых случаях распылители устанавливаются на направляющие, обеспечивающие перемещение по кругу или овалу (так называемые, карусельного типа). Станки могут оснащаться двумя и более пистолетами-распылителями. Количество пистолетов зависит от ширины агрегата,
скорости конвейера и от вариантов отделки (нанесение бейцев, лакирование и т.д.).

Данные распылительные автоматы очень популярны в деревообрабатывающей промышленности благодаря возможности одновременно отделывать кромки деталей, если они не выше 10 см.

Выбор пистолетов-распылителей имеет важное значение. Большинство распылительных автоматов сегодня оборудуются распылителями смешанного типа (airmix),
Spraying-02 .jpg
но в зависимости от требований, предъявляемых к качеству отделки и свойств отделываемого изделия, возможно использование распылителей безвоздушного и классического способа распыления.
Для обеспечения экономии ЛКМ станки автоматического распыления должны быть оборудованы датчиками определения положения отделываемых изделий. Положение и направление пистолетов определяется при их настройке с целью равномерного нанесения ЛКМ по всей площади отделываемого изделия.

Современные автоматические распылительные станки могут работать при достаточно высоких скоростях конвейера, так скорости 15-20 м/с теперь не редкость. Такое оборудование имеет высокую пропускную способность и производительность. Многие модели снабжены ковровым конвейером, что позволяет собирать и повторно использовать, распыляемые мимо деталей, ЛКМ.

Описание принципа нанесения ЛКМ

После предварительной подготовки и очистки деталь автоматически подается в покрасочную камеру станка. Внутри покрасочной камеры нанесение ЛКМ производится методом распыления воздушными либо безвоздушными пистолетами, установленными на специальной каретке. Пистолеты-распылители, установленные на каретке, включаются в момент прохождения детали и окрашивают ее верхнюю часть и все кромки. Размеры и положение детали считываются специальным датчиком на входе станка, далее пистолеты в автоматическом режиме окрашивают ту область, где находится деталь, экономия, таким образом, значительное количество лакокрасочного материала. Скорость подачи, скорость движения каретки, точные настройки пистолетов задаются с панели управления с сенсорным дисплеем.

Автоматический окрасочный станок для отделки погонажных изделий

Одним из вариантов автоматического распыления является окрашивание погонажных изделий.

Этот способ используется в высокопроизводительных системах отделки методом распыления различных погонажных изделий, которые перемещаются с относительно высокой скоростью под стационарно установленными пистолетами-распылителями.

Более современные станки устанавливаются в линию с высокоэффективными модулями УФ-отверждения,
позволяя использовать материалы УФ-сушки. Распылительное оборудование герметично закрыто, что исключает утечку аэрозолей в окружающую среду.

Описание принципа нанесения ЛКМ

Деталь подается в зону покраски ленточным конвейером и окрашивается распылительными пистолетами. Пистолеты автоматически включаются в момент входа детали в зону покраски и отключаются после ее прохождения.

Управление автоматическими распылительными пистолетами производится посредством фотоэлемента и временных реле.
Положение пистолетов и направление факелов легко регулируется вручную в зависимости от формы окрашиваемых деталей. Станок может быть укомплектован 2, 3 или 4 распылительными пистолетами.

Подача деталей осуществляется двумя ленточными транспортерами (на входе и на выходе) с плавной бесступенчатой регулировкой скорости. Скорость подачи регулируется во время работы, значение текущей скорости отображается на цифровом дисплее.

Имеется система сбора неиспользованного ЛКМ для его повторного использования. Система вытяжки оснащена фильтрами для очистки вытягиваемого воздуха.








Автоматические камеры с вертикальным ходом распылителей

Данные станки используются для отделки изделий, транспортируемых подвесным конвейером и характеризуются вертикальным возвратно-поступательным движением распылителей. Система управления узлами распыления подобна той, что используется в агрегатах для отделки на горизонтальном конвейере.Такой тип отделки зачастую применяется при использовании метода электростатики.

Вертикальный метод отделки, так же как и горизонтальный, имеет возможность подбора и повторного использования распыляемого мимо ЛКМ.

В этих агрегатах отделываемые изделия окрашиваются перед вертикально расположенным ковровым конвейером, с которого происходит сбор распыляемого мимо деталей материала, количество которого, например при окраске мелких деталей, может быть значительным.
Данный метод больше всего подходит для ЛКМ на водной основе. Одновременное использование электростатики (ЭС) и рекуперации позволяют сократить потери ЛКМ до минимума.
