BIM в России. Текущая ситуация

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
2

В данной статье рассмотрим ход внедрения технологии информационного моделирования в России на настоящее время - август 2018 года.

I Часть. Текущая ситуация по стандартизации BIM

В декабре прошлого года я уже познакомил вас с BIM, в статье BIM простым языком . В ней я упоминал о принятии следующих документов:

  • 29 декабря 2014 года. Принятие плана поэтапного внедрения технологий информационного моделирования в области промышленного и гражданского строительства
  • 12 апреля 2017 года. Утверждена «дорожная карта» по внедрению технологий информационного моделирования (BIM) на всех этапах «жизненного цикла» объекта капитального строительства. Данный документ подписан вице-премьером Правительства России Дмитрием Козаком. В нем обозначен план мероприятий с 2017 по 2020 год (принятие новых законов, приказов, сводов правил и т.д.)

Также, совсем недавно, к ним прибавилось поручение:

  • 19 июля 2018 года. Поручение президента РФ Путина В. В. председателю правительства РФ Медведеву Д.А.: о модернизации строительной отрасли и повышение качества строительства путем внедрения технологии информационного моделирования. срок - 1 июля 2019 года.

Таким образом у нас уже три публичных документа, на тему внедрения BIM в России. Каждый из них включает в себя ключевое требование: разработка пакета нормативной документации, без которого невозможно внедрение информационного моделирования.

Предстоит разобраться на какой стадии находится разработка стандартов BIM в России:


Таблица 1. Принятые документы в сфере информационного моделирования:

Шифр темы ПНС Обозначение и наименование Дата введения в действие
1 1.13.465-1.055.15 ГОСТ Р 57309-2016 (ИСО 16354:2013) «Руководящие принципы по библиотекам знаний и библиотекам объектов» 01.07.2017
2 1.13.465-1.021.15 ГОСТ Р 57310-2016 (ИСО 29481-1:2010) «Моделирование информационное в строительстве. Руководство по доставке информации. Методология и формат» 01.07.2017
3 1.13.465-1.022.15 ГОСТ Р 57311-2016 «Моделирование информационное в строительстве. Требования к эксплуатационной документации объектов завершенного строительства» 01.07.2017
4 1.13.465-1.018.15 ГОСТ Р 57563-2017/ISO/TS 12911:2012 «Моделирование информационное в строительстве. Основные положения по разработке стандартов информационного моделирования зданий и сооружений» 01.10.2017
5 1.13.465-1.054.15 ГОСТ Р ИСО 22263-2017 «Модель организационных данных о строительных работах. Структура управления проектной информацией» 01.10.2017
6 1.13.465-1.068.15 ГОСТ Р ИСО 12006-2-2017 «Строительство. Модель организационных данных о строительных работах. Часть 2. Основы классификации информации» 01.10.2017
7 1.13.465-1.056.15 ГОСТ Р 12006-3-2017 «Строительство. Модель организационных данных о строительных работах. Часть 3.Основы обмена объектно-ориентированной информации» 01.10.2017
8 - Стандарт организации СТО АВТОДОР 8.6 – 2016 «Организационная и технологическая поддержка процессов формирования информационных моделей автомобильных дорог на всех этапах жизненного цикла» 07.04.2016
9 - 301.1325800.2017 Информационное моделирование в строительстве. Правила организации работ производственно—техническими отделами 02.03.2018
10 - СП 331.1325800.2017 «Информационное моделирование в строительстве. Правила обмена между информационными моделями объектов и моделями, используемыми в программных комплексах» 19.03.2018
11 - СП 333.1325800.2017 «Информационное моделирование в строительстве. Правила формирования информационной модели объектов на различных стадиях жизненного цикла» 19.03.2018
12 - СП 328.1325800.2017 «Информационное моделирование в строительстве. Правила описания компонентов информационной модели» 16.06.2018

Краткий итог: принято 7 ГОСТ Р, 4 СП и 1 стандарт организации. Причем 2 ГОСТа будут пересмотрены, см таблицу 2.

Шифр темы ПНС Обозначение и наименование Сроки введения в действие
1 1.13.465-1.023.15 Проект ГОСТ Р «Моделирование информационное в строительстве. Отраслевые базовые классы (IFC) для обмена информацией на всех этапах жизненного цикла. Основные положения» (ISO 16739:2013) 03.2017

На 28.08.2018 отсутствует

2 1.2.418-1.016.17 Проект ПНСТ «Применение BIM-технологий при строительстве и эксплуатации автомобильных дорог. Общие требования» 08.2018
3 Проект ГОСТ Р «Система стандартов информационного моделирования зданий и сооружений (СИМЗС). Основные положения. Общие требования к технологии информационного моделирования» 31.12.2018
4 Проект ГОСТ Р «СИМЗС. Термины и определения» 31.12.2018
5 Проект ГОСТ Р «Отраслевые базовые классы (IFC) для обмена и управления данными об объектах строительства. Часть 1. Схема данных с использованием языка EXPRESS» 31.03.2019
6 Проект ГОСТ Р «Информационное моделирование в строительстве. Справочник по обмену информацией. Часть 1. Методология и формат» 31.03.2019
7 Проект ГОСТ Р «Информационное моделирование в строительстве. Справочник по обмену информацией. Часть 2. Инфраструктура и взаимодействие» 31.03.2019
8 Пересмотр ГОСТ Р ИСО 12006-2-2017 «Строительство. Модель организационных данных о строительных работах. Часть 2. Основы классификации информации» 31.03.2019
9 Пересмотр ГОСТ Р 12006-3-2017 «Строительство. Модель организационных данных о строительных работах. Часть 3.Основы обмена объектно-ориентированной информации» 31.03.2019
10 1.13.465-1.057.18 Проект ГОСТ Р «Структуры данных в электронных каталогов продукции для инженерных систем зданий. Часть 1. Понятия, архитектура и модель» 06.2019
11 1.13.465-1.058.18 Проект ГОСТ Р «Организация информации о строительных работах. Информационный менеджмент в строительстве с использованием технологии информационного моделирования. Часть 1. Понятия и принципы» 06.2019
12 1.13.465-1.059.18 Проект ГОСТ Р «Организация информации о строительных работах. Информационный менеджмент в строительстве с использованием технологии информационного моделирования. Часть 2. Стадия создания активов» 08.2018
13 Проект СП «Информационное моделирование в строительстве. Правила разработки планов проектов, реализуемых с применением технологии информационного моделирования»

Уведомление о завершении публичного обсуждения размещено на сайте Росстандарта 11.09.17

На 28.08.2018 отсутствует
14 Проект СП «Информационное моделирование в строительстве. Правила применения в проектах повторного использования и при их привязке»

Уведомление о завершении публичного обсуждения размещено на сайте Росстандарта 11.09.17

На 28.08.2018 отсутствует
15 Проект СП «Информационное моделирование в строительстве. Требования к формированию информационных моделей объектов капитального строительства для эксплуатации многоквартирных домов, реализованных по проектам повторного использования»

Уведомление о завершении публичного обсуждения размещено на сайте Росстандарта 11.09.17

На 28.08.2018 отсутствует

Краткий итог: на очереди 15 документов.


Следует отметить, что основной документ ГОСТ Р «Моделирование информационное в строительстве. Отраслевые базовые классы (IFC) для обмена информацией на всех этапах жизненного цикла. Основные положения» (на основе ISO 16739:2013) - до сих пор еще не принят.Проекты данного документа, несколько раз выносились на рассмотрение в Росстандарт, но так не были утверждены. Ключевые замечания: не соответствие ISO 16739:2013 (всего лишь 10%), ссылки на иностранный сайт, компенсирующий недостающие требования в ГОСТ Р, что недопустимо в стандартизации.

Акцентируем внимание: данный документ является основополагающим в стандартизации информационного моделирования, т. к. он должен регламентировать структуру всех используемых данных, и обеспечить возможность применения открытого формата обмена данными (IFC), что является основной философией BIM. Т. е. он является фундаментом, на который должны опираться все остальные нормативные документы по информационному моделированию. Это значит, что уже разработанные стандарты являются второстепенными, а нормативно-правовая документация принята только в частичном виде. Хотя работа в данном направлении идет уже 3 года. Следовательно, использование технологии информационного моделирования юридически не обеспеченно, и его применение для объектов с госучастием пока невозможно.

II Часть. Развитие стандартизации по BIM

Ситуация по формированию нормативной базы BIM была рассмотрена 20 декабря 2017 года на Совете по стандартизации при Росстандарте, и оценена как неудовлетворительная, так как отсутствует системность и комплексность работ, к тому же работы по стандартизации в данной области дублируются многими техническими комитетами. Было предложено создать проектный технический комитет по стандартизации (ПТК) в области BIM–технологий (протокол №АА-28пр от 20 декабря 2017).

В результате 6 марта 2018 года был создан проектный технический комитет по стандартизации ПТК 705 «Технологии информационного моделирования на всех этапах жизненного цикла объектов капитального строительства и недвижимости» на базе BIM-Ассоциации.

6 апреля 2018 года ПТК 705 представил свою программу, которая подразумевает принятие в первую очередь минимума, закрепляющего понятийный аппарат в области информационного моделирования, а также создание и применение информационных моделей, библиотек данных и формата обмена данными. Он включает в себя конечно же разработку основного и недостающих стандартов, а также пересмотр принятых (см табл. 2). Приблизительные сроки: июнь 2019. ПТК-705 готов предоставить открытую площадку для обсуждения как принятых стандартов и сводов правил в области технологии информационного моделирования, так и программ развития стандартизации в этой области.

Для полноценного использования BIM всеми участниками строительной отрасли на всех этапах жизненного цикла объекта строительства, необходима разработка целого комплекса документов. Программой работ ПТК 705 разработка такого комплекса предусмотрена, в нее входит более 60 стандартов и документов по стандартизации. Прогнозировать окончательные сроки пока никто не берется.

III. Часть. Практическое применение BIM в России

Хотя в данный момент отсутствует минимальный пакет нормативно – правовой базы. В России уже существует практика использования методологии информационного моделирования. При этом пока организации опираются на международные стандарты. В основном это «публичные» сооружения, масштабность и сложность которых, делает их реализацию невозможной без использования BIM методологии.

Перечислим наиболее известные из них:

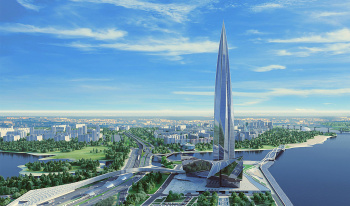

  • Лахта Центр, многофункциональный комплекс, высота 462 м, 87 этажей (г. Санкт-Петербург)

Лахта центр 01.jpg

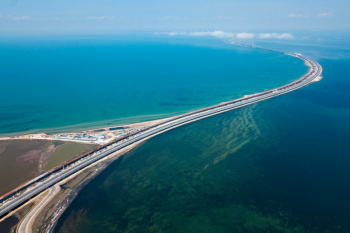

  • Керченский мост.

Керченский мост 01.jpg

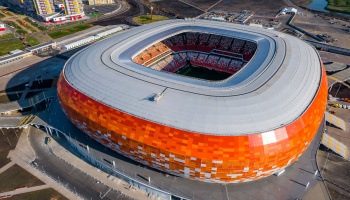

  • 8 стадионов для Чемпионата мира по футболу 2018.

Один из стадионов к ЧМ 2018 с применением BIM (Саранск) 01.jpg

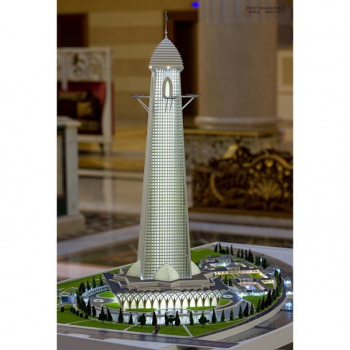

  • Ахмат Тауэр, многофункциональный комплекс, высота 435 м, 102 этажа (г. Грозный)

Ахмат Тауэр 01.jpg

  • Станции Московского метрополитена. «Румянцево», «Саларьево», «Селигерская», «Верхние Лихоборы» (г. Москва)

Данная практика позитивно складывается на развитии технологи. Хоть и не масштабно и централизованно, а локально. Начинают появляться специалисты, уже принимавшие участие в процессе. Следует отдельно отметить развитие ситуации в Москве: в октябре 2017 года был принят план внедрения BIM – технологий в деятельность московского Стройкомплекса. План включает в себя все необходимые мероприятия – от создания Проектного офиса в структуре Стройкомплекса до разработки классификаторов информационного моделирования и требований на этапах проектирования и экспертизы. Срок окончания мероприятий – декабрь 2018 года. Начало применения технологии информационного моделирования в Москве запланировано в 2019 году. Первоначально она будет использована на пилотных проектах, а затем распространится на весь объем нового жилья.

IV. Часть. Рассуждения и выводы

Несомненно, BIM интересен в первую очередь для Инвестора т. к. у него появляется возможность более точно определить полную стоимость и сроки окупаемости проекта. На мой взгляд: ключевым плюсом является четкое распределение правил и ответственности между участниками еще до старта проекта.

Нормативной базы пока нет, но работа по ней ведется. Самые оптимистичные сроки по минимальному пакету – середина 2019 года. Только после его формирования появится возможность внедрения BIM. Ситуация складывается так, что с учетом ввода последнего поручения президента РФ со сроком – 1 июля 2019, многие ведомства могут отважно «рапортовать о его выполнении». Поэтому возрастает вероятность того, что переход на технологию информационного моделирования произойдет в ближайшие 1 - 3 года. И стоит задуматься как в неё правильно интегрироваться.

В данный момент на рынке появились фирмы – разработчики ПО и компании, готовые «внедрять» BIM технологии в организациях. Они предлагают обучение, разработку моделей, некоторые выдают отдельные программные продукты за BIM программу. Но они забывают о том, что основная концепция BIM – это единая база данных с применением открытого формата обмена данными (IFC), без привязки к какому-либо ПО.

Некоторые производители уже инвестировали в создание 3D моделей своей продукции, создали сами (либо приобрели) и разместили их на своих сайтах и на внешних носителях.

При этом ни у кого нет уверенности что разработанные модели точно пригодятся, тем более в том виде, в котором они приобретены. И не нужно ли будет заново инвестировать в разработку в случае ввода единой государственной библиотеки.

Поиск информации для написания данной статьи превратился в исследование, хотелось бы поблагодарить за отзывчивость представителей BIM Ассоциации, Академии BIM, PRORUBIM, CONCURATOR, CAD-PLAN.

Вклад участника

Винтайкин Александр
