Блок построения фасадов

Основные черты

Алюминиевые фасадные конструкции широко применяются в строительстве и реконструкции современных сооружений. Разработка блока построения фасадов стала очередным этапом развития программы «СуперОкна». Этот модуль добавляет новые функции в программу, который будут рассмотрены ниже. Блок построения фасадов позволяет стоить не только плоские, но и ломаные фасадные конструкции. Также возможно указать уровень чистого пола, точки крепления и этажные перекрытия (высоту и толщину).


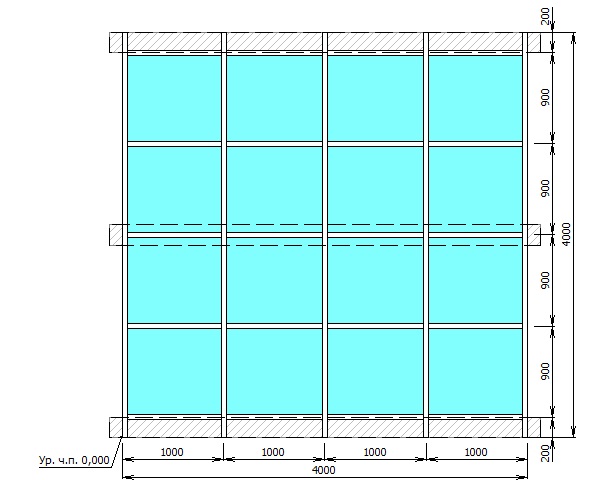

Алюминиевый фасад.jpg

Вид сверху

Вид сверху добавлен для создания непрямолинейных (ломаных) фасадов (при помощи кнопки "Вид сверху"). Можно изгибать и частично, и целиком (при помощи кнопки "Изгиб"). На этом виде фасадную конструкцию можно изогнуть следующими способами:

  1. перетащив вручную мышью (за стойку или за ригель)
  2. указав угол или высоту, или радиус дуги

Если после изгиба соединение обведено красным, то требуется подобрать по каталогу правильные прижимные крышки и уплотнения и заменить их.

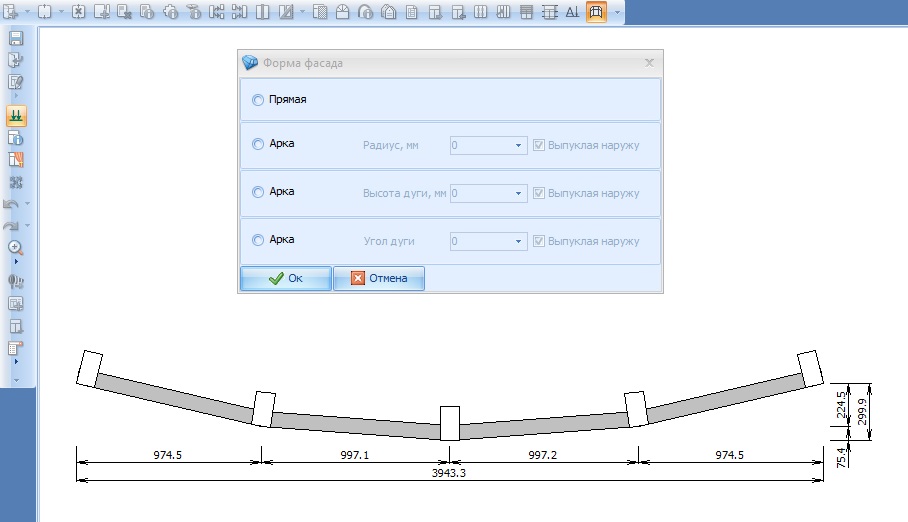

Ломаный фасад.jpg

Слои

Фасадная конструкция делится по слоям, с возможностью их настройки по отдельности. Первый слой – выбор стоек и ригелей, второй слой – выбор термомостов, третий – прижимных крышек, четвертый слой – декоративных крышек. Это добавляет удобство в проектировании и контроле общей конструкции фасада: при объединении или разбиении элементов фасада на части можно выбрать объединять/разбивать только текущий слой или все слои сразу.

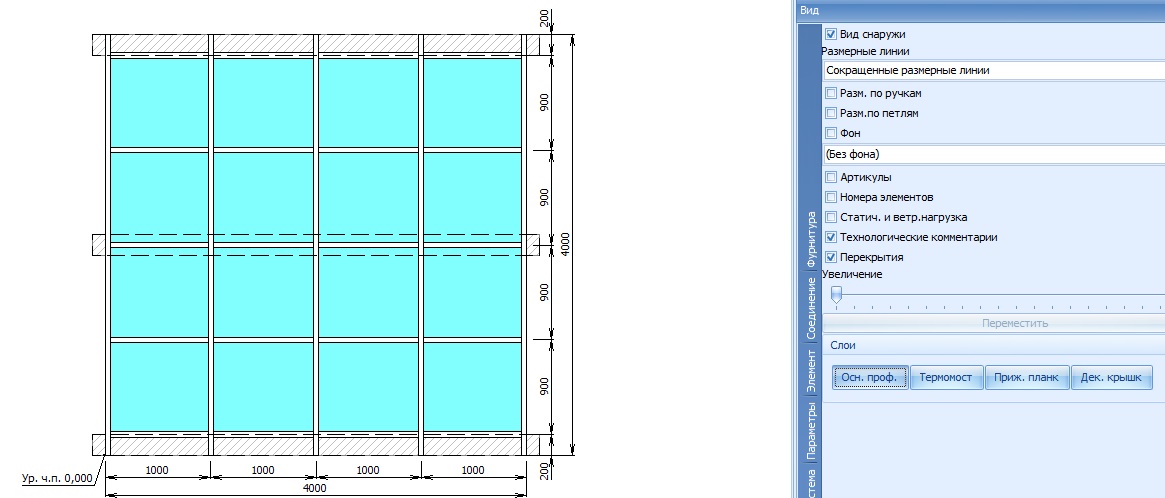

Слои-основной профиль.jpg


Слои-прижимная планка.jpg

Слои-декоративная крышка.jpg

Сечения

Во процессе конструирования можно рассечь любую часть фасада полностью (при помощи кнопки "Новое сечение") и посмотреть сечения соединений. Этим достигается контроль за правильностью построения фасадной конструкции. На сечении можно вывести или скрыть отображение артикулов.

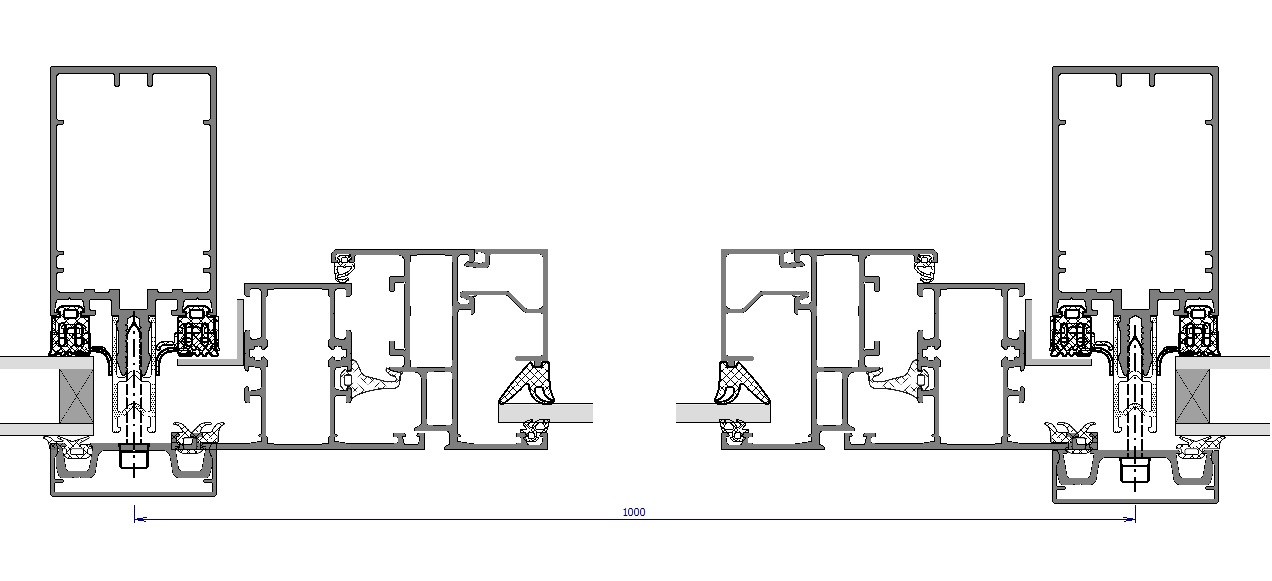

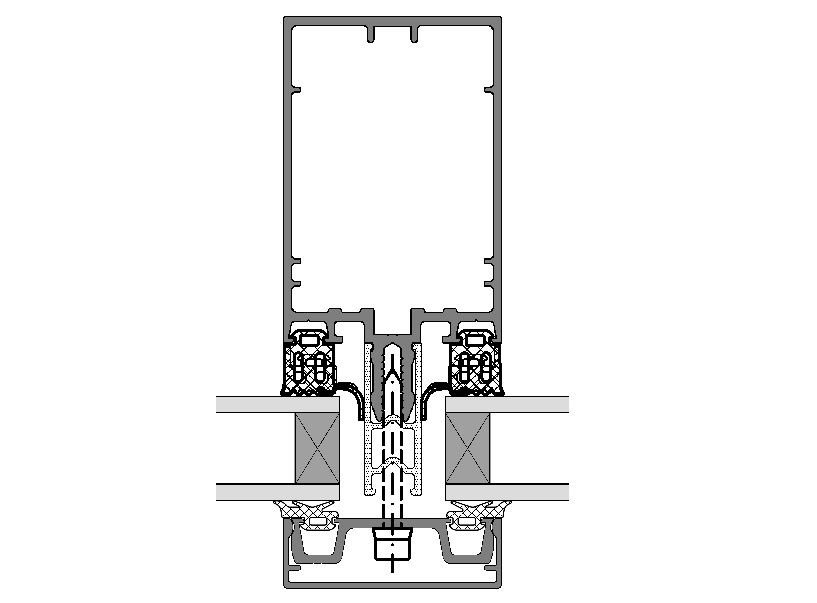

Фасад-сечение 1.jpg Фасад-сечение 2.jpg

Построение фасадов

При построении фасадных конструкций выбирается количество проёмов по ширине и высоте. Затем указываются:

  • тип закладных (из хлыста или из готовых элементов)
  • крепление импоста (на саморезах или Т-соединитель)
  • крепление порога (на саморезах или комплектом соединителя)
  • наличие опорных узлов сверху и снизу
  • наличие отлива на створке
  • наличие уплотнения на прижимной планке
  • Т-соединитель в фасад(из хлыста или из готовых элементов)
  • угловое соединение (на штифтах или с обжимом)

Экспорт в Autocad

Данный модуль предназначен для выгрузки чертежей конструкций из расчетной программы в файл формата .dxf. Просто сконструируйте изделие в "СуперОкнах", выгрузите его и у Вас больше не будет необходимости проектировать конструкцию в Autocad'е с нуля. Для каждого изделия создается отдельный файл.

Видео

https://www.youtube.com/watch?v=smhWthH-e6Q
https://www.youtube.com/watch?v=ySnELYUUqRM
