Блокиратор откидывания створки

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

Блокировщик (блокиратор) откидывания предназначен

для предотвращения откидывания створки поворотно-откидного окна из распашного положения.

В соответствии с нормативными требованиями данная деталь должна быть установлена на всех поворотно-откидных оконных блоках. Как правило, блокировщик откидывания выполнен в виде двух элементов – блокировщик откидывания на створке и ответной части (упора) блокировщика на раме. Также может быть выполнен в виде одной детали (без упора) и упираться в раму или, наоборот, иметь только ответную часть, при этом сам блокировщик интегрирован на основном запоре. В зависимости от конструктива фурнитуры может зависеть от направления открывания створки (правое/левое) или быть универсальным. В качестве дополнительных преимуществ может иметь регулировку по высоте (на рамной или створочной части – в зависимости от марки оконной фурнитуры). В некоторых фурнитурах блокировщик откидывания также совмещает в себе функцию приподнимателя створки. Это особенно актуально при производстве крупногабаритных или тяжелых створок или в новостройках, где новый дом дает дополнительную усадку в процессе эксплуатации.

В большинстве случаев (если блокировщик не интегрирован на основном запоре) сам корпус крепится в специальном гнезде основного запора при помощи одного шурупа. Рамная часть (упор) блокировщика откидывания зависит от типа профиля рамы. Упор может быть установлен как по месту, так и при помощи специальных шаблонов. Упор блокировщика откидывания зависит также от места позиционирования (профиль рамы, штульповой запор или штульп с фурнитурным пазом).


В процессе эксплуатации

оконной фурнитуры запрещается прилагать усилие на оконную ручку при открытом положении оконной створки, что должно быть указано в инструкции по эксплуатации готового изделия или в рекомендациях по монтажу фурнитуры или каталоге фурнитуры, поскольку при приложении значительного усилия, блокировщик откидывания может быть сломан. Сломанный блокировщик или упор подлежат обязательной замене.

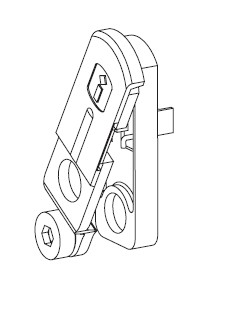

Блокиратор откидывания (створочная часть) SLD1.jpg


Упор блокиратора откидывания (рамная часть) SLD2.jpg


Вклад участников

Шорин Дмитрий
