Боковой и верхний узел примыкания деревянного оконного блока к черновой коробке в деревянном домостроении

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

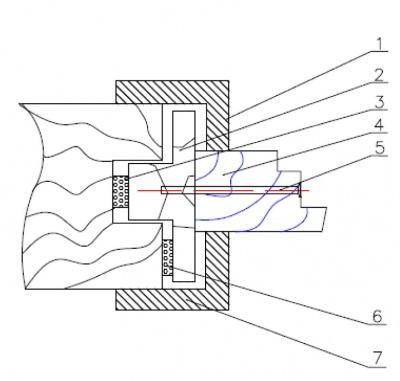

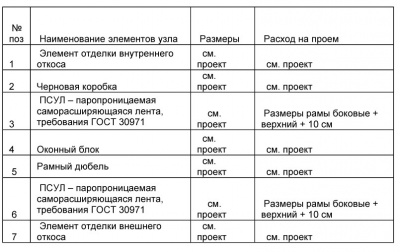

Боковой и верхний узел примыкания деревянного оконного блока к черновой коробке в деревянном домостроении, с декоративной облицовкой. Конструкция монтажного шва: система изоляции из двух ПУ лент (ПСУЛ без монтажной пены).

























Примечание

Чертежи типовых узлов примыканий оконных блоков с монтажными швами к стеновым проёмам с четвертью и без четверти предназначены для использования проектными, конструкторскими, подрядными и субподрядными организациями, ведущими проектирование и строительство, реконструкцию и капитальный ремонт объектов жилищного и социального назначения и в том числе, уникальных, высотных и других экспериментальных объектов капитального строительства.

Настоящие чертежи носят рекомендательный характер. Возможно, как копирование, так и компоновка новых узлов с использованием отдельных элементов, приведённых на данных чертежах.
