Диаграмма Парето
Определение
Диаграмма Парето – инструмент, позволяющий разделить факторы, влияющие на возникшую проблему, на важные и несущественные для распределения усилий по ее решению.

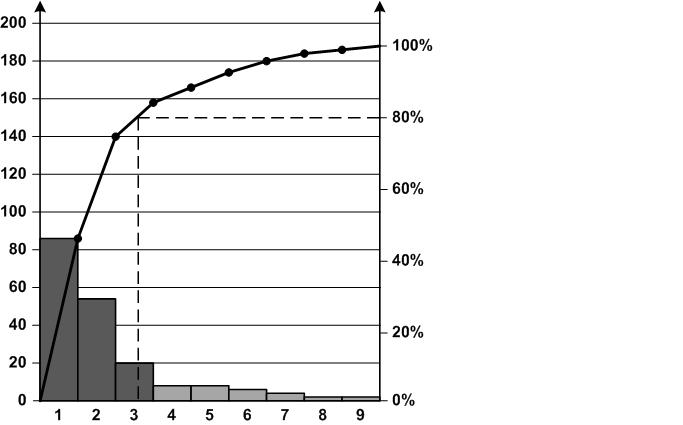

Сама диаграмма является разновидностью столбчатого графика с кумулятивной кривой, в которой факторы распределены в порядке уменьшения значимости (силы влияния на объект анализа).
В основе диаграммы Парето лежит принцип 80/20, согласно которому 20% причин приводят к 80% проблем, поэтому целью построения диаграммы является выявление этих причин для концентрации усилий по их устранению.
Методика построения:
1. Определите проблему для исследования, выполните сбор данных (влияющих факторов) для анализа. В случае использования диаграммы Исикавы определите и проставьте коэффициенты значимости (степень влияния на проблему) для каждого фактора.
Для сбора данных могут использоваться контрольные листки, журналы регистрации данных, диаграмма Исикавы.
Для построения диаграммы Парето рекомендуется представить данные в денежном выражении, иначе исследование может оказаться неэффективным.
2. Распределите факторы в порядке убывания коэффициента значимости. Вычислите итоговую сумму значимости факторов путем арифметического сложения коэффициентов значимости всех рассматриваемых факторов.
Коэффициент значимости для группы «прочие» может оказаться больше, чем для некоторых основных групп, но он не должен быть слишком большим, т.к. в этом случае слишком много значимых факторов окажется вне наблюдения. Если такое произошло, необходимо пересмотреть принцип классификации по группам или увеличить количество групп для учета большего числа факторов.
3. Начертите горизонтальную ось. Проведите две вертикальные оси: на левой и правой границе горизонтальной оси.
4. Горизонтальную ось разделите на интервалы в соответствии с количеством контролируемых факторов (групп факторов).
5. Левую вертикальную ось разбейте на интервалы от 0 до числа, соответствующего итоговой сумме значимости факторов.
6. Правую вертикальную ось разбейте на интервалы от 0 до 100%. При этом отметка 100% должна лежать на такой же высоте, что и итоговая сумма значимости факторов.
7. Для каждого фактора (группы факторов) постройте столбик, высота которого равна коэффициенту значимости для этого фактора. При этом факторы (группы факторов) располагаются в порядке уменьшения их значимости, а группа «прочие» помещается последней, независимо от ее коэффициента значимости.
8. Постройте кумулятивную кривую. Для этого нанесите на диаграмму точки накопленных сумм для каждого интервала. Положение точки соответствует: по горизонтали – правой границе интервала, по вертикали – величине суммы коэффициентов значений факторов (групп факторов), лежащих левее рассматриваемой границы интервала. Соедините полученные точки отрезками прямых.
9. На уровне 80% итоговой суммы проведите горизонтальную линию от правой оси диаграммы до кумулятивной кривой. Из точки пересечения опустите перпендикуляр на горизонтальную ось. Этот перпендикуляр разделяет факторы (группы факторов) на значимые (располагаются слева) и незначительные (располагаются справа).
Рекомендуется использовать различные методы классификации факторов и составлять для них множество диаграмм Парето для выявления как можно меньшего количества первоочередных факторов.
10. Выпишите значимые факторы для принятия первоочередных мер.
Факторы, которые легко скорректировать рекомендуется устранять незамедлительно, даже, если они не вошли в список первоочередных для принятия мер.
