Определение

Диаграмма связей (граф взаимозависимости) – инструмент, используемый для выявления логических связей между основной проблемой, которая требует решения, причинами, которые оказывают на нее влияние и другими данными.
Диаграмму связей рекомендуется использовать в следующих случаях:

  • рассматриваемая проблема (тема) настолько сложна, что взаимосвязи между полученными данными не могут быть определены в ходе обычного обсуждения;
  • решающим фактором является временная последовательность, в соответствии с которой делаются шаги;
  • существуют подозрения, что рассматриваемая проблема является следствием воздействия более фундаментальной, еще не затронутой проблемы.

Работа над диаграммой связи, также как и над диаграммой сродства, должна проводится в группах по улучшению качества.


Методика построения:

1. Выберете тему (проблему), которая требует улучшения (решения) и запишите ее в центре чистого листа бумаги.
2. Определите факторы, влияющие на проблему, и расположите их вокруг записанной проблемы.
    Исходные данные для построения диаграммы могут быть получены с использованием диаграммы сродства, диаграммы Ишикавы или непосредственно с использованием метода «мозгового штурма».

3. Определите звенья, которые связывают отдельные причины (факторы), влияющие на проблему, и проставьте зависимости между факторами и проблемой, а также факторов между собой с помощью стрелок.
   Старайтесь обнаружить звенья, ведущие к критическому результату.

4. Определите ключевые факторы для оказания на них воздействия.
    Определение ключевых факторов производится с учетом имеющихся в наличии ресурсов, а также с учетом данных, характеризующих эти факторы.

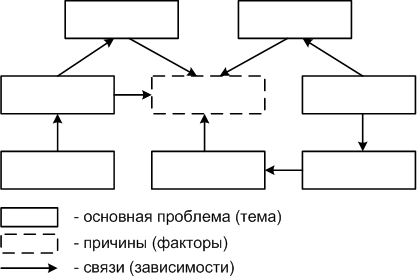

Принцип создания графа взаимозависимости приведен на рисунке:

Диаграмма связи.gif


Примечание

Используемый материал: сайт "Инструменты качества"
