Дополнительные элементы противовзломного окна

Dopolnitelnyye elementy protivovzlomnogo okna.jpg


Защита от вывешивания SKG.Этот элемент предотвращает вывешивание окна в районе нижней петли и первой цапфы, монтируется сверху горизонтально.


Dopolnitelnyye elementy protivovzlomnogo okna1.jpg


Пластиковый фиксатор углового переключателя В двухстворчатых окнах без импоста данная деталь надевается на цапфы угловых переключателей сверху и снизу и препятствует тому, что в закрытом состоянии возможно сдвинуть фурнитуру, воздействуя на рычаг штульпового запора.


Dopolnitelnyye elementy protivovzlomnogo okna3.jpg


Фиксатор рычага штульпового запора Прикручиваемый элемент препятствует несанкционированному сдвигу рычага штульпового запора наружу.


Dopolnitelnyye elementy protivovzlomnogo okna4.jpg


Подпятник (в фальц, в паз, на штульп) Применение подпятников предотвращает вывешивание створки.


Dopolnitelnyye elementy protivovzlomnogo okna5.jpg

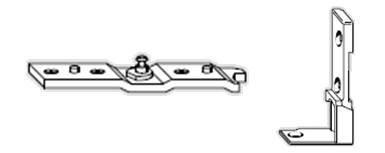

  1. Фиксатор нижней петли
  2. Состоит из двух частей, одна из которых монтируете на раме, вторая на створке.
  3. Средний запор 130
  4. С помощью среднего запора 130 можно сократить расстояние между запорными точками. Данный запор можно устанавливать после углового переключателя ножниц, для усиления верхней петли или перед нижней петлёй, для её усиления.
  5. Угловой переключатель RC3 (см. каталог Рото)
  6. Вместо стандартного переключателя можно установить данный угловой переключатель по стороне ручки сверху. Благодаря его установке угол сверху запирается дополнительной цапфой.

Оконные ручки

Для всех классов противовзломности необходимо применение запираемых оконных ручек - требование DIN EN 1627-1630. Ручка должна препятствовать сдвигу элементов фурнитуры. При испытаниях в центре ITC применяемые ручки подвергают следующим проверкам:


  1. Ручку проверяют приложением крутящего момента 100 Nm на проворачивание в направление открывания (защита от проворота).
  2. Ручку проверяют приложением крутящего момента 100 Nm на проворачивание в направлении противоположном открыванию (проверка на срыв).

При этом необходимо учитывать, что рабочее усилие на ручке на должно превышать 10 Nm, что предусмотрено стандартом. Более высокий рабочий крутящий момент означает более сильное трение цапф об ответные планки, что в итоге может привести к тому, что ход запирания не будет полным и цапфа не займёт предусмотренного для неё конечного положения.

Защита от высверливания

Защита от высверливания согласно DIN EN 1627-1630 является обязательной начиная с класса RC 1N.
