Проблема

Дверная угловая стяжка

При сборке каркаса (обвязки) деревянных дверных полотен для крепления вертикальных и горизонтальных брусков используется клеевое соединение на шип, либо крепление с помощью саморезов (см. рисунок). Данная технология является традиционной и более широко распространенной. Но у нее есть недостатки: полотно собирается на производстве, складируется и транспортируется уже в собранном виде. Соответственно в собранном виде полотно занимает больший объем, есть больший риск его повреждения при хранении и транспортировке. Возможные дефекты уже собранной двери уже невозможно устранить с помощью демонтажа полотна.

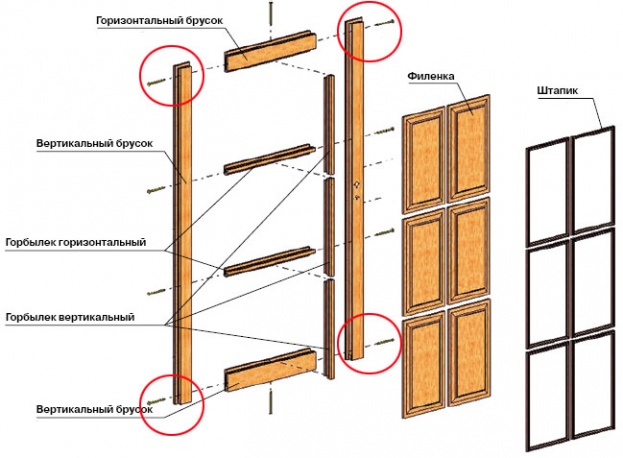

Схема обвязки дверного полотна

Решение

Инновационным решением в технологии сборки рамных дверей со стеклянными панелями является угловая стяжка для деревянных дверей. Данная передовая система предлагает следующие преимущества:

Простой и быстрый монтаж дверей с возможностью их демонтажа для замены элементов двери
Прочное и надежное угловое соединение элементов рамной конструкции двери – прочность 70 кг на узел
Экономия материалов (не требуется склеивание или изготовление штапика для закрепления стекла) и сокращение времени на организацию производства без использования химических материалов
Дверные блоки после фрезерования уже готовы к монтажу и могут быть покрашены и окончательно подготовлены к быстрой сборке без необходимости другой обработки.
Компоненты дверного полотна складируются и транспортируются отдельно друг от друга, занимают меньше места и могут использоваться для сборки двери непосредственно у заказчика. Соответственно в случае повреждения какого-либо из данных компонентов он может быть легко заменен, как до, так и после установки двери в процессе ее эксплуатации.

Монтаж

Последовательность монтажа двери с помощью стяжка приведена ниже:

1. Расположить дверные блоки с необходимой фрезеровкой.
2. Вставить два цилиндра (для удобства монтажа на них есть продольные шлицы) и стальную втулку, тем временем деревянный шип обеспечит максимальное крепление.
3. Смонтируйте профили.При закручивании двух винтов с шестигранной головкой в двух цилиндрах рама надежно фиксируется.
