Дверные ручки со сплошной накладкой

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

Описание

Дверная ручка со сплошной накладкой
Дверные ручки со сплошной накладкой используются с замками с фалевой защелкой и ригелем. При нажатии ручки фалевая защелка замка приводится в действие. Ригель замка приводится в действие в зависимости от варианта ручки двери с помощью бородчатого ключа, профильного цилиндра или туалетного вертушка на длинной накладке. Данные наборы состоят из пары ручек с длинной накладкой, штифта квадратного сечения и крепежных винтов. Возможен вариант, в котором ручка изначально не установлена на накладке и монтируется на накладку при установке на дверь.

При подборе дверной ручки со сплошной накладкой необходимо учитывать:

  • межосевое расстояние между осью ручки и осью замочной скважины(осью отверстия под профильный цилиндр или туалетного вертушка)
  • размер квадратных отверстий замка под штифт для ручки и для санузлового фиксатора (в случае варианта дверной ручки с санузловым фиксатором)
  • толщину дверного полотна и сплошной накладки (для подбора правильного размера профильного цилиндра и длины штифта)

Dvernaja ruchka so sploshnoj nakladkoj shema.jpg


Дверные ручки со сплошной накладкой изготавливаются из следующих материалов: алюминий, нержавеющая сталь, цамак (сплав цинка, алюминия, меди и магния), латунь, пластик (полиамид).

Модели из алюминия изготовлены из высококачественных, коррозионностойких металлических сплавов путем электролитического нанесения защитной оксидной плёнки или нанесением порошкового покрытия. Механическое повреждение поверхности не приводит к коррозии.

Модели из латуни изготовлены из высококачественных латунных сплавов с защитным прозрачным лаком горячей сушки с хорошей адгезией и устойчивостью к растворителям и химическим реагентам. Механическое повреждение вызывает коррозию (поверхность становится коричневой).

Дверные ручки из цамака, обладающие абсолютной коррозионной стойкостью и высокой механической прочностью покрытия.

В случае повышенных требований к условиям эксплуатации (повышенная влажность помещения, большая нагрузка при эксплуатации) используются дверные ручки с PVD декоративным покрытием, отличающимся особой прочностью и повышенной устойчивостью к коррозии.

Назначение

Применяются для любых типов межкомнатных дверей: с наплавом и без наплава вне зависимости от направления открывания двери. Используются вместе с замком с фалевой защелкой и ригелем.

Классификация

В зависимости от типа замка, используемого с ручкой, различают следующие виды дверных ручек со сплошной накладкой:

Способ монтажа

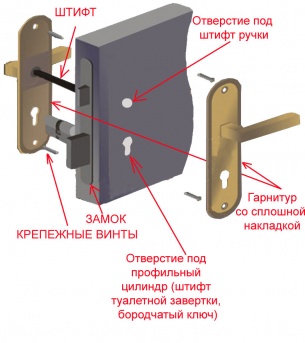

Dvernaja ruchka so sploshnoj nakladkoj sposob montazha.jpg
Ручки крепятся к двери через штифт квадратного сечения винтами: как шурупами, так и при помощи стяжных винтов. Фиксация штифта происходит с помощью специальных винтов. При этом важно соответствие размера квадратного сечения штифта под ручку и туалетной завертку (если используется вариант дверной ручки с сантехническим фиксатором) соответствующим квадратным отверстиям под штифты на корпусе монтируемого вместе с ними замка. Также важно соответствие дверной ручки межосевому расстоянию между отверстием под штифт ручки и осью отверстия под профильный цилиндр, под сантехнический фиксатор или бородчатый ключ замка в зависимости от его типа (PZ, WC, BB). Длина штифта зависит от толщины двери, на которую устанавливается ручка. Крепление с использованием стяжных винтов намного увеличивает надежность фиксации ручки на полотне двери. Если же нет возможности или необходимости в использовании данного крепления, то ручки можно крепить обычным способом на шурупы.











Дополнительная информация

ГОСТ (ТУ)

На нажимные гарнитуры со сплошной накладкой распространяется стандарт ГОСТ 5089-2003.
