Электроприводы для окон и фрамуг

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
6

Описание

В последние десятилетия основной тенденции развития городской архитектуры является повышение высотности строений, увеличения габаритов и веса оконных конструкций, внедрение новых конструкционных материалов в строительстве, широкое применение автоматики при эксплуатации зданий. Все это формирует повышенные требования по безопасности и удобству использования светопрозрачных конструкций. Наиболее полно отвечают этим требованиям электрические приводы для окон и фрамуг

 Назначение

Электрические приводы для окон и фрамуг служат для дистанционного открывания и закрывания оконных конструкций и применяются в следующих случаях:
• Окна расположены высоко над уровнем пола и нет возможности открыть и закрыть их вручную. Особенно это актуально для детских учреждений (школы, детские сады) и промышленных зданий.
• Большой габарит и вес створки окна или фрамуги.
• Высокая ветровая нагрузка на фасад здания, превышающая усилия, которые может приложить к створке человек. В основном повышенную ветровую нагрузку испытывают высотные здания, а так же строения, расположенные на морском побережье или в степной зоне.
• Окна установлены в домах и госпиталях для людей c ограниченными физическими возможностями

Классификация

Существует четыре основных типа электроприводов для окон и фрамуг:
• Цепные
• Штоковые

  • Накладные
  • Врезные
Varia 1..JPG

Stello 1.JPG
Цепные приводы

Штоковый привод

Рабочим элементом цепного привода является цепь, которая наматывается на барабан, установленный внутри корпуса. Цепные приводы предназначены для установки на фрамуги со внутренним и внешним открыванием,небольшие люки на наклонной или горизонтальной кровле, для окон со средним подвесом. Напряжение питания 220 или 24 В, толкающее усилие цепи 15-30 кг, втягивающее усилие цепи 20-40 кг.

Varia 3.jpg
Примеры установки цепных приводов для окон различной конфигурации

Рабочим элементом штокового привода является  шток, внутри которого установлена специальная гайка, через которую проходит резьбовой вал электродвигателя. При вращении вала электродвигателя гайка штока перемещается по резьбе вала, обеспечивая продольное перемещение штока. Напряжение питания 24 и 220 В, толкающее и втягивающее усилие штока 30-40 кг. Штоковые приводы предназначены для установки на фрамуги , открывающиеся наружу с верхним или нижним расположением петель, на люки, расположенные на кровле или на зенитном фонаре и для солнцезащитных жалюзей.


Varia 4.jpg Stello shutters.JPG Stello ruf.JPG
Примеры установки штоковых приводов Штоковый првод для солнцезащитных жалюзей Штоковый привод, установленный на зенитном фонаре


Накладные приводы, как правило, представляют собой модифицированные ножницы, которые используются в механических дистанционных приводах фрамуг, соединенные с электродвигателем через червячную передачу.

HAU1.JPG HAU2.JPG
Внешний вид  накладного электропривода Пример установки накладного электропривода на деревянное, пластиковое и алюминиевое окно


Врезные приводы устанавливаются внутри створки, а механизм запирания располагается во внутреннем пространстве между створкой и рамой (так называемый фальцлюфт)

ET Drive Titel V1.jpg
ET Drive ausen Kipp.jpg

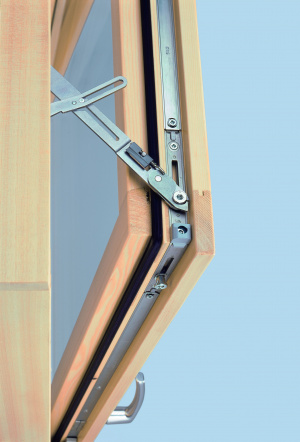

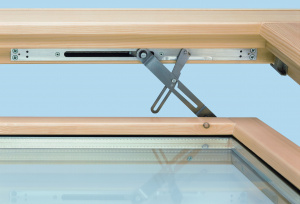

Механизм запирания врезного привода Врезной привод,установленный на раме деревянного окна



Дополнительная информация

Цепные приводы

При исплльзовании обычного цепного привода запирание створки осуществляется только самой цепью. Створка может быть "отжата" либо злоумышленниками, либо повышенной ветровой нагрузкой в случае расположения окон на большой высоте. Для решения этой проблемы применяется так называемое MULTI запирание. В этом случаем цепной привод в момент окончательного закрывания окна дополнительно приводит в действие  фурнитуру, запирая окно по периметру. Для этого применяются специальные переходники, соединяющие привод и фурнитуру окн.

Varia 5.JPG
Переходники и элементы фурнитуры MULTI

 Дополнительную информацию можно получитьпо ссылке

Для обеспечения равномерности закрывания и прижима створки к раме для широких окон (от 1600 мм) устанавливаются два привода.

Varia 2.jpg


Подбор приводов

Приводы подбираются в зависимости от усилия самого привода и веса створки.

Varia 6.JPG Varia 7.JPG
Данная схема теоретическая и не учитывает ветровую и снеговую нагрузку


Varia 8.JPG Varia 9.JPG
Данная схема теоретическая и не учитывает ветровую и снеговую нагрузку


Дополнительную информацию пожно получить по ссылке
