Грамотный монтаж окон - экономия энергии

В будущем герметичность станет весьма важным критерием качества при приемке в эксплуатацию зданий и сооружений, а недостатки строительных элементов и стыков можно будет без труда выявлять при помощи тепловизионной съемки.

Директива Европейского парламента и Совета № 31/2010/EU от 19 мая 2010 г. по энергетическим характеристикам зданий определяет технические требования, которые должны быть соблюдены для эффективного энергосбережения в зданиях. Эти требования относятся к теплоизоляции, отоплению, охлаждению, вентиляции или их комбинации, к обеспечению горячей водой и освещению в зданиях, а также касаются обеспечения собственных возобновляемых источников энергии для работы систем в здании и общей методологии вычисления энергетической эффективности здания.

Регламент, предписывающий полную герметизацию швов, применяется при проектировании и строительстве новых, а также при ремонте и реконструкции существующих зданий и сооружений. Таким образом, его действие распространяется также на все монтажные зазоры, проемы и монтажные швы между окнами или дверями и стенами. Соблюдение положений регламента должно способствовать снижению потребления энергии и сведению к минимуму повреждений зданий. Уплотнение монтажных зазоров продолжает оставаться слабым звеном строительной теплотехники, а любые недочеты в этой сфере приводят к нежелательным и неподдающимся контролю потерям тепла и повреждениям построек, связанным с воздействием влаги. Монтаж и уплотнение с применением одной лишь полиуретановой пены никак нельзя считать достаточной мерой – на стыках конструкций образуются тепловые мосты.

Новейшие разработки в области создания современных теплоизоляционных окон, отличающихся незначительной воздухопроницаемостью, требуют повышенного внимания к выполнению сопряжений таких окон со стенами. К сожалению, директива № 31/2010/EU по энергетическим характеристикам зданий не содержит точных инструкций по монтажу окон. В качестве пособия можно использовать "Инструкции по планированию и выполнению монтажа окон и дверей", изданное "RAL Gütegemeinschaft Fenster und Haustüren e.V." в 2006 году, и вышедшее в новой редакции в 2010 году. Указанные инструкции содержат основные руководства по выполнению узлов примыкания оконных и дверных блоков к стеновым проемам и представляют собой практичное пособие для архитекторов, планировщиков, прорабов и монтажников.


Факторы, воздействующие на окна и наружные двери

Для четкого определения требований необходимо тщательно изучить факторы, действующие на окна в наружных стенах. Эти факторы схематически показаны на рисунке 1.

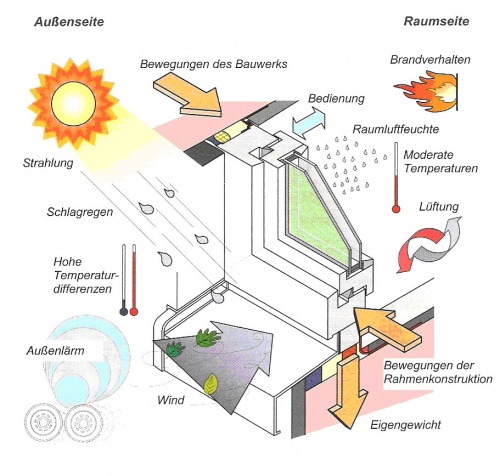

Рис.1 Схема воздействия внешних факторов на окно

Фото к статье 1.jpg





Auβenseite Снаружи
Raumseite В помещении
Bewegungen des Bauwerks Перемещения в результате изменения линейных размеров здания
Brandverhalten Огнестойкость
Bedienung Эксплуатация (отпирание/запирание)
Raumluftfeuchte Влажность воздуха в помещении
Strahlung Солнечная радиация
Moderate temperaturen Комнатная температура
Schlagregen Ливень
Lüftung Вентиляция
Hohe Temperatur-differenzen Значительные перепады температуры
Auβenlärm Шум
Bewegungen der Rahmenkonstruktion Перемещения в результате изменения линейных размеров рамы
Wind Ветер
Eigengewicht Собственная масса оконного блока































Монтажный шов воспринимает все перечисленные нагрузки и деформации, происходящие из рамы и здания, поэтому такие нагрузки необходимо скомпенсировать.

Во избежание нарушений целостности монтажных швов процесс монтажа окон и наружных дверей должен быть четко спланирован.

Профессиональное исполнение монтажных швов, в том числе расчет размеров, выбор формы монтажного зазора, крепеж, изоляция и уплотнение, играют важную роль при соблюдении вышеперечисленных требований.

Весьма важным критерием является также долговечность материалов. Решающее значение имеют правильный выбор соответствующих материалов и профессиональный монтаж.

Основной принцип "ВНУТРИ ПЛОТНЕЕ, ЧЕМ СНАРУЖИ" в отношении водопроницаемости должен быть главным руководством к действиям. Наружный слой уплотнения монтажного шва должен обеспечивать защиту от ветра и дождя, и, в то же время, паропроницаемость, а уплотнитель с внутренней стороны – воздухопроницаемость и пароизоляцию.


Уплотнительные системы

Профессиональная герметизация узлов примыкания оконных и дверных блоков к стеновым проемам фасада здания является непременным условием обеспечения долговечности конструкций. Неправильное уплотнение нередко становится причиной повреждения постройки. К числу важнейших функций уплотнителя относятся:

  • отделение наружного климата от помещения – воздухонепроницаемое исполнение
  • звукоизоляция – звуковая изоляция монтажного зазора
  • защита от скопления влаги в зазоре
  • защита от дождя

В зависимости от конструкции наружной стены и условий монтажа в местах примыкания строительных элементов к проемам в стенах применяются различные уплотнительные системы. Между наружной стеной и рамой оконного блока, как правило, образуется зазор, который необходимо защитить как от влаги в помещении, так и от проникновения влаги извне. При выборе варианта исполнения монтажного шва следует учитывать ожидаемые нагрузки, зависящие от положения здания, особенностей эксплуатации, конструкции окна и запланированного расположения монтажного шва.

Существует несколько проверенных на практике способов профессионального уплотнения зазора по периметру оконной или дверной рамы, а также новые разработки, результатом которых являются системы для особых случаев и удовлетворения особых требований, предъявляемых к уплотнению. В каждом отдельном случае необходимо проверить возможность применения конкретной системы, в особенности это касается новых систем, по всем нюансам которых производитель должен дать исчерпывающие разъяснения.


Уплотнительные материалы

Применение соответствующей уплотнительной массы дает отличные результаты при профессиональном уплотнении.

Необходимая ширина зазора для конкретной уплотнительной массы, способной воспринимать расчетные силы растяжения, определяется изменением линейных размеров оконных рам под действием перепадов температуры и влажности, а также связанным с изменением линейных размеров стены.

Для расчета ширины зазора на наружной стороне за основу принимается уплотнительная масса, способная перенести 25%-ные деформации. При применении уплотнительных масс, имеющих другие деформационные характеристики, необходимо изменить рекомендуемую ширину зазора.

Поскольку зазор с внутренней стороны подвергается меньшим нагрузкам, при той же ширине зазора можно использовать уплотнительную массу, способную перенести 15%-ную деформацию.

Уплотнительная масса должна обладать высокой адгезией к основе. Сама основа нуждается в надлежащей предварительной подготовке.

Необходимо проверить адгезионные свойства и несущую способность поверхности основы и, в случае необходимости, улучшить их с помощью грунтовки. К применению допускается только рекомендуемая производителем грунтовка, пригодная для нанесения на обе поверхности.

При нанесении уплотнительной массы важно применять в качестве подкладки ИСКЛЮЧИТЕЛЬНО невпитывающие материалы с закрытыми порами. Подкладочный материал предотвращает сцепление уплотнительной массы с поверхностью дна зазора.

Важную роль в обеспечении долговечности уплотнительной массы играет подготовка поверхности и обработка уплотнительной массы.

Необходимо предпринять следующие действия:
Фото к статье 2.jpg
  1. произвести расчет ширины монтажного зазора
  2. удалить посторонние частицы и загрязнения
  3. вставить подкладочную ленту из водоотталкивающего материала с закрытыми порами на нужную глубину
  4. видимые зазоры рекомендуется обклеить маскировочной лентой
  5. очистить поверхности
  6. нанести грунтовку
  7. нанести уплотнительную массу
  8. разгладить и прижать уплотнительную массу к поверхности монтажного зазора
  9. удалить маскировочную ленту

Пропитанные (импрегнированные) уплотнительные ленты из вспененных мат
Фото к статье 3.jpg
ериалов

Данные ленты идеально подходят для уплотнения строительных швов. Чаще всего они представляют собой полиуретановые ленты с открытыми порами, наполненными пропитывающим составом. Поставляются в компактном сжатом виде.


Принцип действия уплотнительной ленты в отличие от уплотнительной массы основан на разбухании ленты в зазоре. Лента действует исключительно за счет давления на стенки зазора и поэтому применяется в тех местах, где использование других уплотнительных систем нежелательно – например при уплотнении на стыке с штукатуркой, отличающейся недостаточной несущей способностью.




Уплотнительные ленты
Фото к статье 4.jpg

Уплотнительные ленты предназначены для различных областей применения, для различной ширины зазоров и способны вынести значительные силы растяжения. Различные типы лент отличаются друг от друга по:

  • материалу основы (бутил, силикон и т.п.)
  • способности растяжения
  • способу наклеивания (самоклеящаяся, на клей)
  • сопутствующим материалам, таким как грунтовка для штукатурки, алюминия
  • ширине и толщине материала
  • паропроницаемости

При применении лент необходимо соблюдать инструкции производителя относительно клеящей способности, совместимости с другими материалами и возможностей нанесения штукатурки.


Многофункциональные ленты
Фото к статье 5.jpg

Многофункциональные ленты – результат прогрессивных разработок в области пропитанных саморасширяющихся уплотнительных лент. Их отличительная особенность – объединение всех трех уровней защиты: внутреннего воздухонепроницаемого уплотнения, наружного водонепроницаемого слоя и слоя, обладающего тепло- и звукоизоляционными свойствами.
Многофункциональная лента заполняет зазор по всему его объему. Это означает, что элементы необходимо закрепить соответствующими распорками. Размеры многофункциональной ленты подбираются с учетом ширины и глубины зазора. Расширение ленты ускоряется под действием высокой температуры и влажности, поэтому следует обеспечить охлаждение лент при работе в экстремальных погодных условиях.


Уплотнительные пленки

Уплотнительные пленки применяются прежде всего для уплотнения зазоров, ширина которых превышает 20 мм. Пленка способна переносить значительные силы растяжения. При размещении снаружи пленка служит для контролированного отведения воды.

Следует принимать во внимание коэффициент водо- и паропроницаемости применяемой пленки. С внутренней стороны пленка приклеивается к раме и стене, тем самым закрывая зазор.
При наклеивании пленки снаружи водо- и паронепроницаемое исполнение не допускается. По верхней кромке пленка приклеивается к строительной конструкции и, если это рекомендуется производителем, дополнительно крепится механическим путем. Стык с рамой должен быть выполнен таким образом, чтобы обеспечить возможность балансирования влажности (выведения пара из помещения).

Если есть необходимость в отведении воды в нижней части сопряжения, рекомендуется дополнительно прикрепить пленку на стыке между окном и стеной (см. рис. 2).

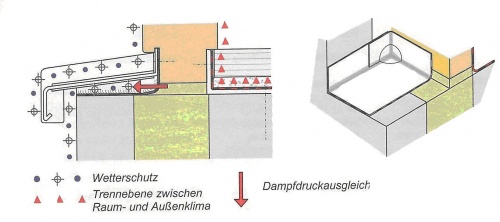

Рис. 2 Выведение вгали из монтажного шва
Фото к статье 6.jpg




Wetterschutz Защита от атмосферного воздействия
Trennebene zwischen Raum- und Auβenklima Плоскость, отделяющая климат в помещении от климата окружающей среды
Dampfdruckausgleich Балансирование влажности

















Уплотнительные планки

Для оштукатуренных стен применяются специальные системы планок, позволяющие выполнять кромки на стыке штукатурки с другими строительными элементами. Система, как правило, наклеивается на глухую раму с помощью одного эластичного элемента, связанного с профилем, служащим в качестве перекрытия штукатурки.

Возможности применения данной системы уплотнения невелики, поскольку она может применяться только в системах с ограниченными деформациями.

Функционирование системы зависит от условий и качества монтажа. Особо важную роль играет прочность соединения со штукатуркой.

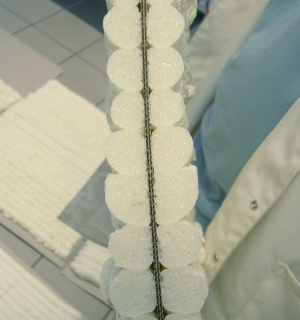

Полиуретановая пена
Фото к статье 7.jpg

Оставшееся пространство между уплотнительными элементами и строительной конструкцией необходимо полностью герметизировать, заполнив его изолирующим материалом, имеющим функцию тепловой и звуковой изоляции. Обычно для этого применяется полиуретановая пена.


Важные выводы

Уплотнение окон и дверей оказывает существенное влияние на расход энергии на отопление. Неправильный монтаж окон и дверей помимо значительных потерь тепла может привести к повреждениям здания, возникающим из-за проникновения водяного пара на стыке рамы оконного блока и стены, поэтому столь важно обеспечить уплотнение монтажных швов, применяя соответствующие материалы.
