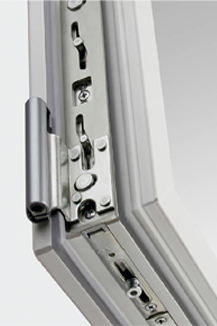

Оконная фурнитура аutoPilot сочетает простоту установки, надежность, удобство в монтаже и обслуживании.


Фурнитура Winkhaus успешно прошла серьезные испытания на износостойкость. Эта продукция изготовлена из cтали, гальванически оцинкована и пассивирована в соответствии сo cтандартом RAL GZ 660/1+2, что обеспечивает деталям длительную защиту поверхностей.

Прочность и безопасность

Система сконструирована таким образом, что позволяет получить разные стандарты противовзломности. Периметральное профильносиловое соединение элементов фурнитуры без использования соединительных пластин (гильотина, обрезая, выбивает на конце отверстие, при помощи которого элемент крепится к уголку – такие решения исключают необходимость использования дополнительных соединительных элементов) –рисунок 1

Grupa 2 9.jpg

Петли выдерживают: ПВХ 100 или 130 кг,отвечая на претензии относительно малой грузоподъёмности петель в 100 кг – это совсем не мало, принимая во внимание то, что квадратный метр стандартного стеклопакета весит около 30 кг, при максимально-допустимой площади 2,5 м2, дает 75 кг, а вес самой створки не превышает оставшихся 25 кг).



Grupa 3 10b.jpg

Для деревянных окон – Рис. 3 Возможность изменения уровня безопасности, изменяя любой стандартный элемент на элемент с грибком, вплоть до максимальной противовзломности.


Противовзломный зацеп в стандарте предохраняет окно даже в позиции наклона (кроме основной функции – наклона, зацеп вынудит оставить следы возможного взлома, для предоставления страховой компании)

Grupa 4 10c.jpg


(Рисунок 4)

Функции фурнитуры в стандарте

Ручная регулировка прижима створки к раме при помощи эксцентрического ролика с насечкой, упрощающим установку разных положений в диапазоне +/-0,8 мм (насечка на ролике позволяет определить положение ролика в труднодоступных местах на ощупь) – Рис. 1

Grupa 2 11.jpg

Регулировка начала доводки створки в диапазоне 18 -25 мм. Переход створки из функции наклона в закрытое положение при больших габаритах бывает иногда проблематичным, а также неправильный монтаж верхнего уголка со стороны петель, деформация створки и т.д., приводит к необходимости дожимать створку рукой, чтобы она могла правильно работать. Изменение позиции „сердечка“ позволяет притянуть створку к раме в районе верхней петли, даже с расстояния 25 мм) – Рис 2.

Grupa 2 12.jpg

Микровентиляция в стандарте. В настоящее время является неотъемлемым элементом наклонно-поворотной фурнитуры, которая позволяет получить щель около 2 мм между створкой и рамой, при работе зацепа микровентиляции с уголком ER 1 (оконная ручка в положении 45o) - Рис. 3


Grupa 2 13.jpg

Фурнитура оснащена в стандарте блокадой поворота ручки из позиции наклона в позицию открыто.

Возможности регулировки

Регулировка нижней петли: ◦верх/низ +/- 3 мм ◦горизонтальная +/- 2 мм ◦прижима, в случае петель для деревянных окон +/- 0,8 мм.


Регулировка нижней петли:

◦верх/низ +/- 3 мм ◦горизонтальная +/- 2 мм ◦прижима, в случае петель для деревянных окон +/- 0,8 мм.

Характеристики петель

Глубина фрезеровки под петли для деревянных окон 5 мм

Симметричные сверления отверстий верx/низ (не позволяют перепутать верх и низ створки во время сверления, дополнительно позволяя фирмам, сверлящим отверстия под дренаж в конце производственного процесса, после монтажа фурнитуры заменять направления открывания створки), возможность сверления отверстий под петли перед сваркой рамы.

Петля кронштейна оснащена защелками штыря, которые упрощают его перемещение (нажимая с двух сторон специальные прижимы, извлечения штыря происходит намного проще). Возможность изготовления наклонно-поворотной створки маленьких размеров FFB от 260 мм, FFH от 230 мм.

Множество дополнительных функций

MSL 5-ступенчатая регулировка наклона или (Рис. 1) MSL OR 7-ступенчатая регулировка наклона (Рис. 2) (позволяют выбирать оптимальную величину наклона).

FSSW блокада поворота ручки (не позволяет поворачивать ручку при открытом окне). ALS-FSS блокада поворота ручки, совмещенная с микролифтом (упрощает обслуживание окон больших габаритов, приподнимая створку при закрывании). BK балконная защелка (Рис. 4) DB ограничитель поворота (Рис. 3)

FK-F – петля с регулировкой силы торможения. Втулка 12,5 позволяет увеличить прижим на 1 мм. Подкладка под ролик (позволяет сократить дистанцию между створкой и неправильно смонтированной рамой). Фиксатор наклона (предохраняет от самопроизвольного захлопывания створки, особенно узкого окна, во время сквозняков в позиции наклона).

Блокада EV 3 предохраняет от взлома угол нижней петли.


Детский замок FSV препятствует открыванию створки детьми и другими неуполномоченными лицами, а также является дополнительной блокировкой окна в положении наклона. Замок монтируется в нижней, горизонтальной части створки и выглядит эстетично (Рис. 1).

Блокада OBV – ограничитель открывания с функцией блокировки створки в положении „открыто“ не зависит от положения ручки. Не позволяет открыть створку маленьким детям, ограничивает открытие створки на 50 мм (Рис. 2).


Замок GRMA позволяет закрыть балконную дверь с наружной стороны при помощи ручки и ключа. Замок монтируется на балконные двери ( ключ блокирует нижнюю шину засова) (Рис. 3).


Ручка RN для засова GRMA (имеется версия под жалюзи – RR) (Рис. 4).


Ручка K-S для засова GRMA (имеется версия под жалюзи) (Рис. 5).

Эстетика

Петли находятся в одной плоскости с верхним и нижним краем створки (важное преимущество при монтаже створок одна под другой на узком импосте)

Grupa 2 14.jpg Grupa 2 15.jpg


(Рисунок 1) (Рисунок 2)


Широкий цветовой ассортимент накладок: белый, коричневый, латунь, бронза, серебряный, титановый, под спец. заказ можно заказать в любом цвете по RAL

autoPilot Elegance

Система скрытых петель

Grupa 2 16.jpg

Иногда вид петель портит эстетическое восприятие окна. В системе TopStar (Elegance) петли скрыты в фурнитурном пазу, видны только изящное оконное полотно и элегантная ручка.

Система Elegance разработана на базе фурнитуры autoPilot Concept и сохраняет в себе всю функциональность и надежность базовой системы.

autoPilot Ergo

Фурнитура комфорта

Grupa 2 17.jpg

Система открывания Ergo, которая устанавливается на наклонно-повортные окна, делает удобной эксплуатацию труднодоступных окон. Новая разработка дает преимущества при эксплуатации окон, расположенных на лестничных пролетах, в ванных комнатах и т.п.

Система Ergo разработана на базе фурнитуры autoPilot Concept и сохраняет в себе всю функциональность и надежность базовой системы.




autoPilot Control

Контактные зацепы

Grupa 2 18.jpg

Это фурнитура с электронным контактным зацепом, позволяющим контролировать процесс запирания окон. autoPilot Control можно подсоединить к системе сигнализации, центру управления или к термостату на радиаторах центрального отопления
