Фурнитура для фасадных окон

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Описание

     В последние несколько десятилетий во всем мире увеличивается количество высотных зданий в больших городах. Это связано с нехваткой места и соответственно большой ценой на землю. Рост цен на землю влечет за собой рост этажности небоскребов. Сначала были здания высотой 50, 60 и 100 этажные. Сейчас в мире существуют здания высотой 600 и 800 метров, проектируются и более высокие небоскребы.

      Естественно, что высотные здания испытывают на себе повышенные ветровые нагрузки, особенно в прибрежных зонах. Повышенные ветровые нагрузки не позволяют на больших высотах эксплуатировать окна с нормальным запиранием. Человек  попросту будет не в силах закрыть створку, а сильный порыв ветра попросту вырвет ее из петель. Поэтому, в высотных зданиях наиболее предпочтителен способ открывания окна наружу на петлях с верхним подвесом (как бы фрамуга наоборот) или выход створки из проема окна параллельно плоскости стены здания.


Neboskreb Shanhaj.jpg

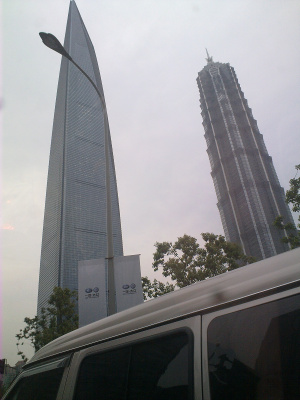

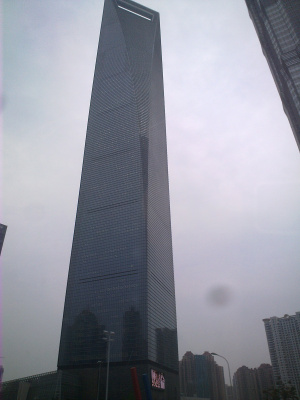

Небоскреб в Шанхае высотой более 600 метров Небоскребы высотой 600 и 480 метров

Как правило, в таких зданиях мы снаружи не видим открытых настеж окон, а только небольшие фрагменты остекления "приоткрытые" на малый угол. Такой тип открывания обеспечивает специальная фурнитура для фасадных конструкций.


Особенности фурнитуры для фасадных конструкций

Во-первых, светопрозрачные конструкции небоскребов выполнены из стальных или алюминиевых профилей с заполненим закаленным стеклом повышенной прочности и толщины, что приводит к увеличению веса створок .

Во-вторых, необходимо применять специальные системы профилей, чтобы была возможность интегрировать створку в фасадную конструкцию, не нарушая внешнего облика остекления и не разрывая его толстыми оконными переплетами.

В-третьих, сочетание стальных и алюминиевых конструкций требует специальных материалов для фурнитуры, чтобы не вызывать электрохимическую коррозию алюминия. Основные элементы фурнитуры изготавливаются из нержавеющей стали. Фурнитура должна обеспечивать надежный прижим уплотнителей и выдерживать большой вес створок.


Состав фурнитуры

В состав фурнитуры для фасадного окна входят:

  • Фрикционные ножницы, выполненные из нержавеющей стали и являющиеся основным шарниром, на котором поворачивается створка
  • Оконная ручка с грифом специальной формы
  • Запорные цапфы и ответные планки
  • Угловые переключатели для обеспечения прижима створки по вертикальным сторонам.


Fasad zapory.JPG
Fazad nozhnitsy.JPG

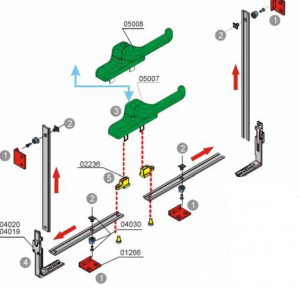

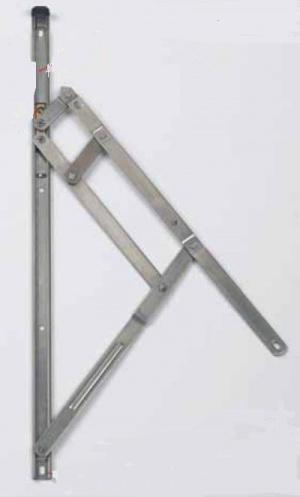

Комплект запоров фасадного окна с ручкой Фрикционные ножницы

Рычажная система фрикционных ножниц позволяет оперировать большими створками с весом до 150 кг, причем прилагаемое усилие сопоставимо с усилием, которое затрачиваетс япри открывании обычного окна.

Дополнительными элементами фасадного окна являются ограничители , которые устанавливаются для ограничения угла открывания с тем, чтобы челове клучайно не смог выпасть из окна. Так же дополнительным элементом является механизм регулировки створки. Данный механизм помогает легко регулировать тяжелую створку отностиельно рамы по высоте с большой точностью.

Fazad mehanizm regulirovki.JPG
Fazad regulirovka nozhnits.JPG
Fazad ogranichitel.JPG

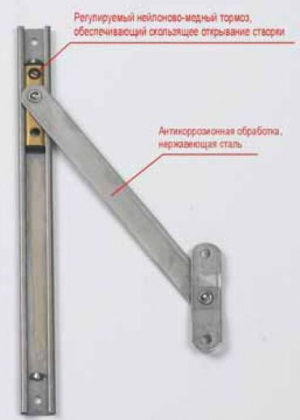

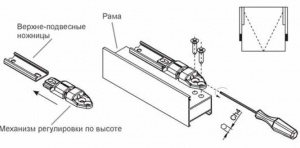

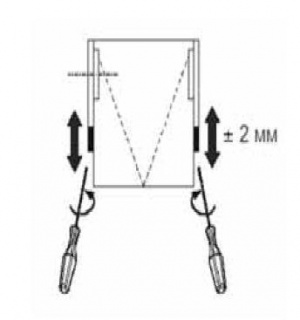

Механизм регулировки ножниц (микролифт) Диапазон регулировки ножниц Ограничитель открывания


Параллельно-отставные окна

В последнее время фасадные окна с верхним подвесом и наружным открыванием  заменяются на параллельно-отставные фрамуги. Конструкция ножниц отличается от обычных, причем на окно устанавливаетс яне менее трех ножниц. При таком способе открывания наиболее предпочтителен электропривод.


Fazad Parallel nozhnitsy.JPG
Fazad Shema okna.JPG
Fasad elektroprivody.JPG
Fasad vistavnoe okno.JPG

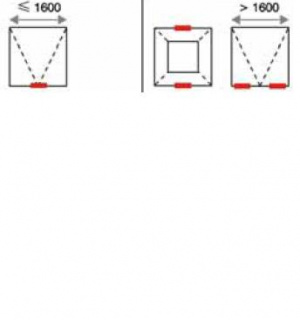

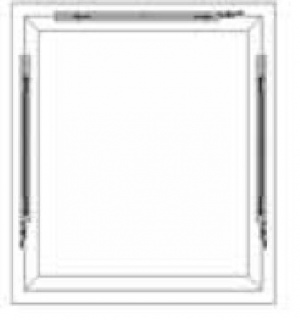

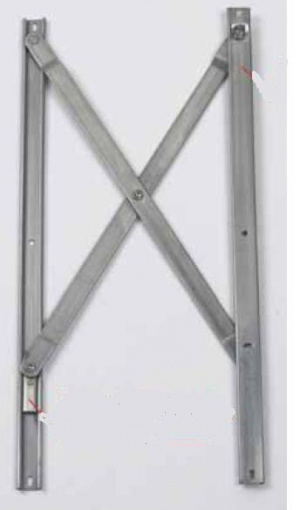

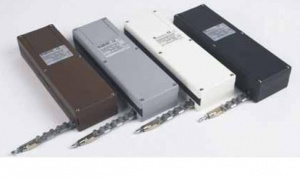

Ножницы для параллельно-отставного открывания Схема окна Электроприводы Установка электроприводов
