Фурнитура для подъемно-сдвижных конструкций

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

Описание

Любая входная дверь должна обеспечивать высокие эксплуатационные характеристики  точки зрения комфорта, безопасности, энергосбережения, обеспечивая следующие преимущества:

идеальную звукоизоляцию

Воздухо и влаго непроницаемость

Современный и привлекательный дизайн

Безопасность

Таким требованиям соответствуют подъемно-сдвижные двери, которые могут быть изготовлены из алюминиевого, деревянного или ПВХ профиля. Наиболее предпочтительны изделия из алюминиевых профилей, так как этот материал обеспечивает более длительный срок эксплуатации двери, может нести повышенные нагрузки и из-за малых габаритов сечения профиля такие изделия пропускают больший световой поток в помещение.

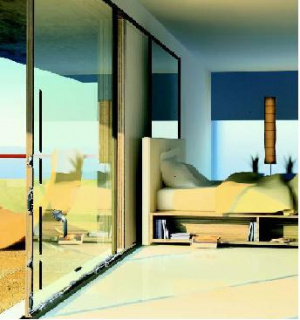

Dver GOSS.JPG
Подъемно-сдвижная дверь из алюминиевого профиля

Двери такой конструкции как правило  устанавливаются на выходе из основного помещения на балконы или если это частный дом на выходе в сад. Особенно популярны подъемно-сдвижные двери в отелях и гостинницах, расположенных на морских курортах. Пример такой двери показан на иллюстрации.

Створки подъемно-сдвижной двери могут быть изготовлены весом до 200 кг . Особая конструкция кареток с роликами позволяет легко и бесшумно перемещать тяжелые створки по направляющим. Створкой 200 кг может управлять даже ребенок. Для обеспечения безопасности помещений предусмотрена многоточечная система запирания и установка замков повышенной секретности.  Одной из последних разработок в этой области является система GOS-S,разработанная компанией GSG International  (Италия).

Данная система включает в себя не только фурнитуру, но и оригинальный алюминиевый термоизолированный профиль, что позволяет обеспечить высочайшие экплуатационные характеристики двери, приближающиеся к характеристикам лучших образцов дверей с традиционным видом открывания (поворотные двери)

Комплектация подъемно-сдвижной двери из алюминиевого профиля

В комплект подъемно-сдвижной двери из алюминиевого профиля входят следующие элементы:

  • профиль (рамный, створочный, добавочный)
  • угловые соединительные элементы для сборки рамы и створок
  • Комплект кареток на 200 или 80 кг
  • ручка
  • приемный комплект под ручку
  • запорный элемент (ответная планка с грибовдной цапфой)
  • демпферы (для смягчения удара подвижной створки о раму)
  • дополнительные проставки, препятствующие подъему створки над рельсом
  • Уплотнители
  • Для системы GOS-S дополнительно используется элемент T-Rex, запатентованный компанией GSG.

Особенности профиля для подъемно-сдвижной двери GOS-S

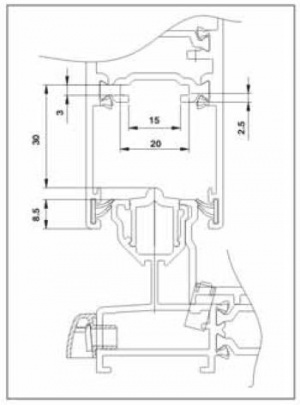

Razrez stvorka rama.JPG
Сечение створка-рама показывает примыкание уплотнения створки к раме в закрытом положении

Конструктивной особенностью системы GOS-S является полная герметизация  окна или двери в закрытом положении, что не характерно для других систем. Оригинальная конструкция уплотнителя позволяет осуществлять как прижим , так обеспечивает легкое продолное перемещение створки вдоль рамы. То есть данный уплотнитель сочетает в себе свойства двух типов уплотнителей  : щеточных и традиционных из эластичных материалов.

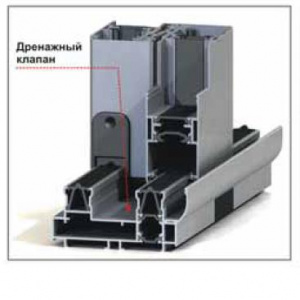

Profil GOS S.JPG

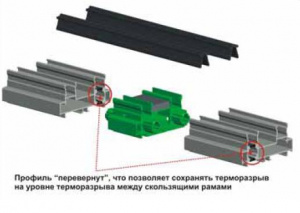

Сечение створка-рама показывает, что термоизолирующий профиль рамы проходит под створкой, что обеспечивает наилучшие термоизоляционные характеристики Специальное запатентованное устройство T-REX, которое позволяет менять положение термоизолирующего профиля в зависимоти от положения створкипри  закрытом окне или двери Красной линией выделено положение термоизолирующего профиля, зеленым цветом - устройство T-REX


Дополнительная информация

Дополнительную информацию Вы можете найти по ссылке
