Фурнитура для складных дверей, типа "гармошка"

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
3

Описание


Система фурнитуры для складных дверей типа "гармошка"

Конструкция может состоять из семи створок и позволяет застеклить проем длиной до 6,5 метров.

При установке изделия в качестве окна специальная конструкция петель позволяет мыть окна с внешней стороны без особых усилий.

Для изготовления изделий применяется стандартный оконный профиль.

Конструкция может быть изготовлена из пластика, дерева или алюминия.

FS 1.jpg

Назначение


Система складной фурнитуры типа "гармошка"   предназначена для изготовления конструкций с весом створок до 80 кг

Ширина створки (FFB/мм) - 330 --- 900 мм

Высота створки (FFH/мм) -  840 --- 2360 мм

Максимальное количество створок в одной конструкции - 7 шт

Максимальная ширина проема - 6500 мм

FS 3.jpg

Варианты исполнения



Варианты исполнения FS.jpg

Обозначение на схеме:

1-ая цифра - общее количество створок в конструкции

2-ая цифра - количество створок, открывающихся влево

3-ья цифра - количество створок, открывающихся вправо

Все схемы могут быть зеркально отображены.



Состав фурнитуры

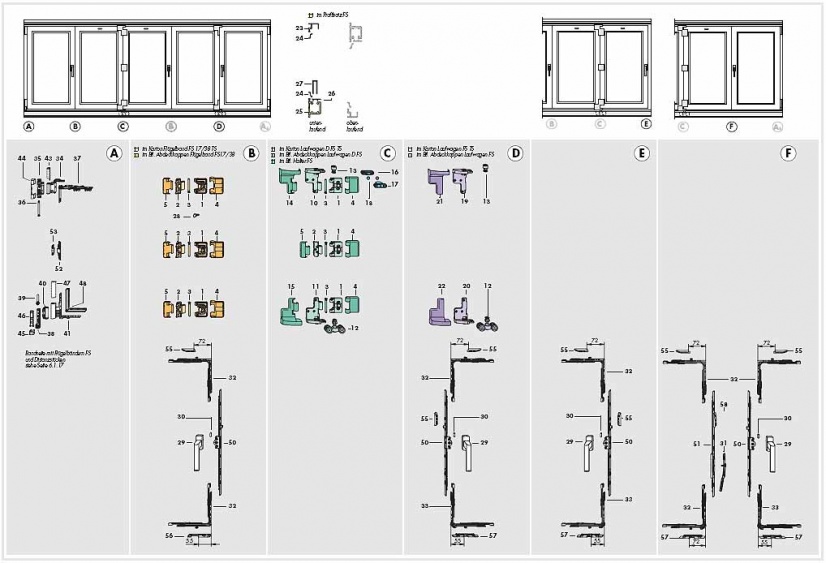

Состав фурнитуры FS.jpg

А - петли поворотные / поворотно-откидные (используется стандартная фурнитура)

В - комплект поворотных петель

С - комплект поворотных петель с каретками

D - комплект кареток

23-27 - комплект направляющих (верх/низ)

Фурнитура обвязки створок  - используется стандартная фурнитура


Расположение фурнитуры на раме и створках


коснтрукция из ПВХ

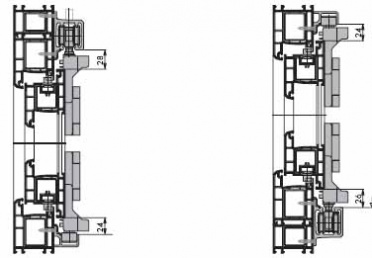

FS расположение ПВХ.jpg


конструкция из дерева

FS расположение Дерево.jpg


FS 2.jpg
