Фурнитура MACO MULTI-TREND представляет собой набор универсальных стальных элементов для запирания створки в оконной или дверной коробке, выполненных из дерева, ПВХ (и алюминия), с допустимым весом и возможными размерами створки по фальцу:

  • Ширина по фальцу FFB – минимум 280 мм, максимум 1650 мм
  • Высота по фальцу FFH – минимум 295 мм, максимум 2350 мм
  • Максимальный вес створки – 130 кг

Фурнитура позволяет производить пластиковые и деревянные окна любой конструкции и конфигурации - стандартные прямоугольные, арочные и чашевидные, треугольные и трапециевидные (с углом наклона от -15° до +50°), сегментные и фрамужные окна, а также раздвижные и качельные окна и двери. Для любого из вышеперечисленных исполнений может быть применена предлагаемая взломостойкая фурнитура MACO I.S.

Для регулировки положения и прижима створки к коробке можно использовать петлевую группу, а также ножницы, запорные цапфы MULTI и универсальную скрытую петлю-прижим. Нижние петли имеют три степени регулировки - вертикальную, горизонтальную и прижим, верхние поворотные петли и ножницы имеют две степени регулировки - по горизонтали и на прижим.

Диапазон регулировки фурнитуры

Нижняя петля

пластик дерево
по горизонтали +2,3/-2,3 мм +2,3/-2,3 мм
по вертикали +2,0/-2,0 мм +2,0/-2,0 мм
прижим накладной петли +0,75/-0,75 мм +0,75/-0,75 мм
прижим фальцевой петли +1,8/-1,8 мм +1,0/-1,0

Верхняя поворотная петля или ножницы

пластик дерево
по горизонтали +2,0/-3,5 мм +2,0/-3,5 мм
прижим верхней петли +1,0/-1,0 мм +1,0/-1,0 мм
прижим ножниц +1,5/-1,5 мм +1,5/-1,5 мм

Прижим створки с помощью стандартных запорных цапф в диапазоне +/-0,75 мм


Характеристики поворотно-откидной фурнитуры МАСО:

  • Экономия рабочего времени ввиду малого числа сборочных операций;
  • Верхние и нижние и петли - универсальные, используются как в стандартных окнах, так и в арочных, трапециевидных, полукруглых, треугольных, и подходят как для право- так и для левостороннего открывания;
  • Идентичное расположение крепежа верхних и нижних петель на коробке - использование одного шаблона;
  • Большой ход запирающей MULTI цапфы - 38 мм (2x19 мм) - большой допуск для монтажа запорных планок;
  • Регулировка нижней петли на створке - в 3-х направлениях;
  • Большой диапазон регулировки прижима створки к коробке запорными цапфами +/-0,75 мм, благодаря их уникальной геометрии;
  • Диапазон регулировки ножниц по горизонтали - до 5,5 мм, стандартные ножницы - одноэлементные, универсальные, применимы слева и справа;
  • Шаблон для установки запорных планок - одновременный монтаж фурнитуры на коробке и створке;
  • Фиксированное серийное среднее положение запорной цапфы - упрощение монтажа фурнитуры;
  • Ребро жесткости на наружной шине - повышенная надежность и уменьшение трения между движущимися шинами;
  • Гибкие передающие пластины на угловой передаче в количестве 3 штук - повышение надежности угловых элементов;
  • Глубокая восковая обработка деталей - уменьшение трения между шинами, повышенная антикоррозийная защита, увеличивающая срок эксплуатации фурнитуры;
  • Клинообразная цапфа на ножницах - свободное закрывание откинутой створки, особенно больших размеров;
  • Специальная вставка на ножницах из твердого ПВХ - мягкое и плавное откидывание створки;
  • Декоративные колпачки различных цветов;
  • Дополнительные устройства для ограничения открывания окон;
  • Наличие блокиратора в ножницах, предотвращающего захлопывание створки при сквозняках в положении откидывания;
  • Верхняя и внутренняя шины обрезаются в одной плоскости, вследствие чего отпадает необходимость в специальных обрубочных ножницах;
  • Подпружиненный откидной запор не позволяет створке хлопать или вибрировать в откидной позиции

Особенности поворотно-откидной фурнитуры МАСО для деревянных окон и окон из ПВХ

Приподниматель-микролифт TREND с функцией блокиратора выполняет одновременно две функции:

  • Предохраняет от случайного открывания створки в двух направлениях;
  • Препятствует провисанию створки и приподнимает створку;
  • Серийно вмонтирован в механизм;
  • Применяется для право- и левостороннего открывания;
  • Перестановка по высоте ±3 мм – хорошо обозначенная шкала регулировки






Арочные и нестандартные трапециевидные окна

Применение механизмов TREND позволяет избежать установки дополнительных элементов и приподнимающего клина. В момент закрывания створка легко приподнимается и не заходит внизу на коробку. Ножницы точно состыкуются, и возможность повреждения исключена. Легко поддаются закрыванию и чрезмерно тяжелые створки.








Верхние и нижние петли TREND


Не выступают за верхний и нижний края створки, серийно обладают тормозящей и противовзломной функциями, регулируются в трех направлениях, исключают повреждения и деформацию уплотнителя. Нет необходимости в специальной верхней петле для арочных и трапециевидных окон. Для деревянных окон глубина фрезерования в раме всего 5 мм.







Скрытый средний универсальный прижим TREND


Применяется в любых конструкциях из ПВХ и дерева, для право- и левостороннего открывания, и, в отличие от накладных петель (прижимов), обеспечивает автоматический прижим без дополнительных регулировок при показателе фальцлюфта в диапазоне 10,5-14 мм, устанавливается в фурнитурный паз и не требует шаблона.








Ножницы TREND для поворотно-откидных окон


С интегрированным блокиратором ошибочного открывания в откидной позиции. Серийно оснащены тормозом на рычаге. Большой ход доводящего клина (до 27 мм). Ножницы TREND с уголком под опору для арочных и трапециевидных окон имеют простую регулировку с помощью шестигранного ключа, применяются с навесными (не врезными) опорами, регулируется сила прижатия, все остальные регулировка как у стандартных ножниц. С новыми ножницами TREND становится реальным в производстве арочных и трапециевидных окон из ПВХ избежать трудоемкого фрезерования. Важнейшее достижение в разработке ножниц – это то, что они не требуют специальных петель. Они применимы с любыми стандартными петлями из программы MACO, т.е. с петлями универсального шаблона сверления TREND. Существует регулировка на прижим. В трапециевидных окнах возможности регулировки ножниц совпадают со стандартными ножницами.


Ножницы TREND для микропроветривания


Базовая функция микропроветривания установленная в поворотно-откидных ножницах.

Отличительные особенности:

  • При переводе окна в откинутое положение, когда ручка устанавливается под наклоном 45°, створка автоматически отходит от коробки на 10-13 мм в зависимости от размера створки;
  • Нет необходимости в дополнительных элементах, например дополнительной запорной планке, полнота позиционирования в конструкции ножниц;
  • Аналогичные диапазоны применения и монтажа как и в стандартных ножницах TREND;
  • Серийно встроенный предохранитель-блокиратор для створки в откинутом положении;
  • Применимы как для 2-створчатых, так и для узких створок с шириной от 310 мм по фальцу.


Подпружиненные откидные запоры


Механизмы TREND серийно оснащены подпружиненным откидным запором, что не позволяет створке хлопать или вибрировать в откидной позиции. Механизмы TREND – оптимальное решение для любых конструкций окон и дверей, особенно в сочетании с регулируемой балконной защелкой для дверей.

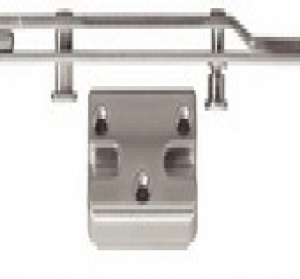

Откидной запор TREND горизонтальный


Отличительная особенность – это взломостойкая защита створки в откидной позиции. Нет необходимости в специальных запорных планках, так как применяются стандартные взломостойкие запорные планки. Не нужны откидные запорные планки. Монтаж и позиционирование всех ответных планок можно делать на заготовках рамного профиля.



"MULTI-TREND Klix-Fix" Поворотно-откидная фурнитура для рациональной установки


Все элементы фурнитуры оснащены так называемыми монтажными клипсами “Klix-Fix”, при этом ее отдельные части закреплены в пазу створки. Тем самым весь комплект фурнитуры может быть уложен по периметру створки без опасения, что ее элементы могут выпасть из фурнитурного паза. Такую автоматическую установку на соответствующем оборудовании можно произвести за 1 минуту.
