Фурнитурная система FAVORIT Si-Line

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
2

История развития

История развития компании SIEGENIA-AUBI– поставщика оконной и дверной фурнитуры – берет свое начало еще в 19 веке, в 1873 году. Компания, пройдя на своем пути ряд трансформаций и слияний, в настоящее время объединяет в себе технологические, финансовые и кадровые ресурсы бывших ранее самостоятельных производителей оконной фурнитуры Siegenia Frank и Aubi Baubeschläge, а с 2006 года включила в состав группы Зигениа-Ауби ведущего европейского производителя дверных замков – фирму KFV.
В настоящее время продукция Зигениа-Ауби продается в 35 странах мира. Количество сотрудников компании по всему миру составляет около 3000 человек.



Ассортимент фурнитуры FAVORIT Si-Line

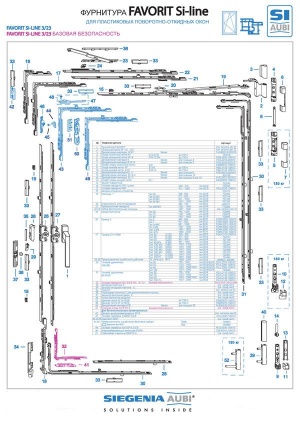

FavSi line KF.jpg

Фурнитурная система FAVORIT Si-Line от компании SIEGENIA-AUBI используется в поворотных, поворотно-откидных конструкциях и балконных дверях из пластика, дерева и алюминия.


Монтаж фурнитуры возможен на створках любой формы – прямоугольной, трапециевидной, арочной, треугольной.

В стандартной исполнении система FAVORIT Si-Line рассчитана на вес оконной створки до 100 кг. При варианте фурнитуры с усиленными опорами петель допустимый вес створки может достигать 130 кг.

На рисунке 1 представлен обзор фунитурной системы FAVORIT Si-Line для поворотно-откидного окна из профиля ПВХ.

Конструктивные элементы и функции

Технические особенности

-Стандартная запорная планка изготовлена из высококачественных стали/ полимера для обеспечения надежного запирания, внешнее покрытие идентично откидной опоре S-ES FH (от нем. Sicherheits-Edelstein- Flügelhebel, откидная опора из высококачественной стали с встроенным роликовым приподнимателем створки)

-Верхняя петлевая группа обладает небольшой опорой ножничной петли, подходит и для конструкций с узкой видимой шириной профиля;

-Угловая ножничная петля  снабжена полимерной втулкой для обеспечения минимального износа детали и создания тормозящего эффекта для мягкого хода фурнитуры;

-Нижняя петлевая группа:

  • высокая износостойкость нижней петли створки благодаря полимерной втулке переносится на штифт опоры петли;
  • имеется встроенный фиксатор фальца опоры петли для его надежного позиционирования;
  • минимизирована длина штифта опоры петли;


-Грибовидные цапфы для защиты от отжима створки изготовлены из высококачественных материалов;

-Роликовый приподниматель «Инлайнер» предустановленный на угловую передачу роликовый микролифт приподнимает створку и предохраняет ее от провисания под действием силы тяжести и обеспечивает мягкое закрывание окна.

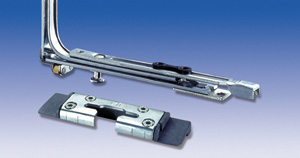

-Откидная опора S-ES FH верхняя пластина откидной опоры изготовлена из листовой стали для повышенной безопасности, нижняя её часть снабжена интегрированным подпятником для микролифта.





Дополнительные возможности и функциональные элементы

Предохранитель ошибочного действия

Предупреждает одновременное открывание окна в режиме поворота и откидывания и тем самым предотвращает выпадение створки. В фурнитуре FAVORIT Si-line предусмотрены два конструктивных варианта предохранителя:

  • Предохранитель ошибочного действия, комбинируемый с поворотно-откидным приводом.
  • Предохранитель ошибочного действия, монтируемый на угловую передачу.
  • Возможно, дооснащение уже смонтированной и установленной в проем створки.

Проветривание

Система FAVORIT Si-line позволяет осуществлять проветривание помещений в различных режимах:

  • Откидной режим (верхняя горизонталь створки отходит от рамы на 160 мм)
  • Функция микровентиляции или щелевого проветривания (Сноска - При повороте оконной ручки на 45° вверх створка открывается на 2-3 мм и фиксируется в этом положении – окно разгерметизировано. Микровентиляция обеспечивает постоянный приток свежего воздуха и его естественную циркуляцию в помещении. Микровентиляция – эффективное решение для зимнего проветривания. Кроме этого, пока окно находится в положении проветривания, с улицы кажется, что окно плотно закрыто) либо ступенчатого проветривания.
Например, угловая передача VSO-SP (от нем. Verschlußseite,oben-Splaltlüftung, угловая передача с функцией микропроветривания) включает функцию микропроветривания при переводе ручки створки на 45 градусов. Щелевое проветривание с рамной ответной планкой SP-S (нем. Spaltlüftung-Schließblech)дает возможность приоткрывания оконной створки на расстояние до 6 мм. Это обеспечивает комфортный воздухообмен без открывания окна полностью. Многоступенчатое проветривание MSP (нем. Mehrsplatlüftung) позволяет увеличивать зазор между рамой и створкой на желаемое расстояние в диапазоне 5-33 мм путем последовательного приоткрывания створки в 4-6 положениях в зависимости от профиля. Тем самым потребитель может сам выбирать объём поступающего воздуха.

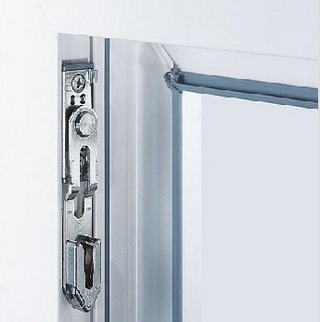

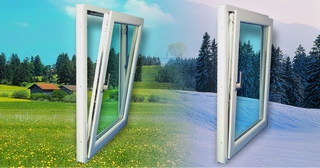

Другую возможность для вентиляции помещения дает проветриватель ES 040 (нем. Energiespaltlüftung, энергосберегающий проветриватель зима-лето), который позволяет откидывать створку на два фиксированных расстояния. В зависимости от положения детали может меняться угол наклона створки от 160 мм до 40 мм и, соответственно, зазор между рамой и створкой. При этом смена положения детали легко производится вручную. Этот вид проветривания является эксклюзивным запатентованным решением SIEGENIA-AUBI.

Функцию проветривания может выполнять также «скрытая гребенка», устанавливаемая на приводах серии GD400 для простых поворотных окон. Она позволяет последовательно фиксировать проем открываемого окна в трех положениях: 30, 60, 85 мм. 3. Ограничитель откидывания створки В системе FAVORIT Si-line имеется такой важный конструктивный элемент как ограничитель откидывания створки, который уменьшает зазор между рамой и окном в положении откидывания на малых диапазонах высоты створки по фальцу.

Блокиратор самопроизвольного захлопывания при сквозняке

Конструкция запорно-откидной пластины предусматривает защиту (блокиратор) от самопроизвольного захлопывания створки, например, при сквозняке.

Пружинный компенсатор поворотно-откидного запора

Препятствует дребезжанию створки в откинутом положении и обеспечивает защиту от несанкционированного открытия створки в откинутом положении.

Ассортимент ручек

Фурнитура FAVORIT Si-line предусматривает использование различных оконных ручек как по цвету и дизайну, так и по конструктивному исполнению. При этом благодаря возможности использования разных конструкций приводов положение ручки на раме может быть как константным (постоянным), так и варьируемым по высоте. Кроме этого, например, можно установить ручку с замком или без замка, а также съемную ручку. Возможен вариант изменения последовательности переключения положений «открыто» и «откинуто», используя так называемый замок ТВТ[1]. В этом случае при повороте ручки на 90 градусов против часовой стрелки сначала включится положение створки «откинуто», а при последующем повороте - положение «открыто».

Противовзломное дооснащение

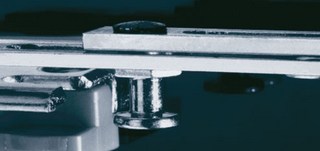

SIC0565 blau1.jpg
Установка фурнитуры FAVORIT Si-line возможна как в обычном, так и в противовзломном исполнении. Опция базовая безопасность обеспечивает одну противовзломную точку. Свойство противовзломности окну придает специальная угловая передача с микролифтом и противовзломной откидной опорой, снабженной специальной грибовидной цапфой. Грибовидная запорная цапфа S-ES диаметром 11 мм интегрирована в стандартный комплект фурнитуры поворотно-откидного окна. Для обеспечения класса защиты, соответствующего стандарту WK1 (обеспечивают защиту окна от попыток взлома без применения специальных инструментов) специальные грибовидные цапфы располагаются по остальным углам створки (на угловой передаче и угловых удлинителях). Класс противовзломной защиты можно повышать, используя специальные запорные элементы по периметру. Противовзломное исполнение фурнитуры может иметь далее 4, 6, 8 запорных точек по всем углам створки (класс противовзломности WK2). Защита от взлома обеспечивается противовзломными запорными цапфами S-ES. Дополнительную функцию противовзломности могут нести рамные детали, если на раму установить специальные противовзломные ответные планки. Кроме этого, свойства противовзломности усиливают такие детали как защита от высверливания и ручка с замком. Названные элементы обеспечивают повышенную безопасность, как в закрытом, так и откинутом положении створки.

Функциональность при монтаже и эксплуатации

Фурнитурная система FAVORIT Si-Line от ЗИГЕНИА-АУБИ имеет следующие особенности монтажа фурнитуры:
  • предоставляется симметричная схема сверления для верхней и нижней опоры,
  • может использоваться на отдельном отрезке профиля;
  • простота монтажа благодаря универсальной схеме сверления;
  • для деревянных окон: глубина двойной чашечки только 5 мм способствует точному позиционированию опор петель;
  • универсальные элементы конструкции для левой и правой створок






Сертификация

Немецкий производитель ЗИГЕНИА-АУБИ – обладатель сертификата качества ift-Q-Zert. Все рамные конструкции ЗИГЕНИА-АУБИ прошли испытания по сертификационной программе QM 328 Института оконной техники (ift) Rosenheim. Сертификация по QM 328 предъявляет высокие требования к качеству поворотной и поворотно-откидной фурнитуры. В результате ЗИГЕНИА-АУБИ получила законное право на знак качества ift-Q-Zert - первая среди мировых производителей фурнитуры. Этот знак качества гарантирует нашим клиентам не только постоянно высокий уровень качества, но и возможность замены деталей, закрепленную сертификацией. Взаимозаменяемость деталей позволит переработчикам значительно снизить временные издержки, а также осуществлять переход на новые технологии с минимальными затратами. Кроме испытаний на долговременную нагрузку в 25 000 циклов, программа сертификации QM 328 включает в себя дополнительные тесты, например, с использованием добавочной нагрузки или препятствия в фальце.

Дополнительная информация

1. Каталог фурнитуры FAVORIT Si-Line , проспект и монтажные схемы


Примечания


  1. Оконные ручки с замком с функцией TBT ( Tilt Before Turn = наклонить перед поворотом) помогают предотвратить бесконстрольное открытие изнутри и потому часто используются в общественныхзданиях: школах, детских садах,больницах и домах престарелых. Технология TBT позволяет также заблокировать окно в наклонном положении с помощью запирания на ключ. Поворт ручки в положение Открыто можно только посредством использования ключа.
