Фурнитурная система TITAN AF

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

История развития

История развития компании SIEGENIA-AUBI– поставщика оконной и дверной фурнитуры – берет свое начало еще в 19 веке, в 1873 году. Компания, пройдя на своем пути ряд трансформаций и слияний, в настоящее время объединяет в себе технологические, финансовые и кадровые ресурсы бывших ранее самостоятельных производителей оконной фурнитуры Siegenia Frank и Aubi Baubeschläge, а с 2006 года включила в состав группы Зигениа-Ауби ведущего европейского производителя дверных замков – фирму KFV. В настоящее время продукция Зигениа-Ауби продается в 35 странах мира. Количество сотрудников компании по всему миру составляет около 3000 человек.

Рисунок 1
Ассортимент фурнитуры TITAN AF

Фурнитурная система TITAN AF от компании SIEGENIA-AUBI используется в:



  • поворотных,
  • поворотно-откидных,
  • треугольных,
  • арочных,
  • полуарочных,
  • усеченных,
  • трапециевидных конструкциях,
  • балконных дверях из пластика, дерева и алюминия.

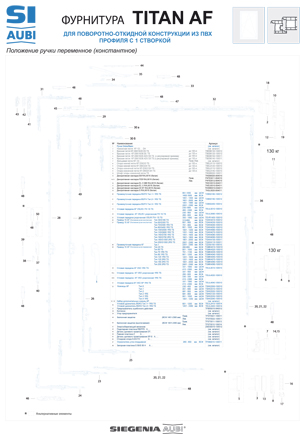

Монтаж фурнитуры возможен на створках любой формы – прямоугольной, трапециевидной, арочной, треугольной. В стандартной исполнении система TITAN AF рассчитана на вес оконной створки до 100 кг. При варианте фурнитуры с усиленными опорами петель допустимый вес створки может достигать 130 кг. На рисунке 1 представлен обзор фунитурной системы TITAN AF для поворотно-откидного окна из профиля ПВХ. Конструктивные элементы и функции.


Здесь можно скачать обзор фурнитуры TITAN AF в формате pdf.

Конструктивные элементы и функции

Комфортные грибовидные цапфы TITAN

с интегрированной регулировкой по высоте. Данные цапфы обладают следующими конструктивными особенностями:

-ролик кругового (диаметрального) вращения, обеспечивающий плавность и легкость хода, снижающий износ элементов;
-бесступенчатая телескопическая настройка высоты с фиксацией уровня для сохранения параметров прижима при изменении межфальцевого зазора;
-интегрированный противовзломный элемент в форме «грибка» с внешним диаметром 9,0 мм в комбинации с противозломными планками для достижения любого класса устойчивости к взлому (WK);
-встроенный эксцентрик регулировки прижима в диапазоне +/- 1,0 мм.

- обеспечивается точный монтаж посредством бесступенчатой регулировки цапфы по высоте в диапазоне от 10,0 до15,5 мм;

- возможность автоматического изменения высоты цапфы позволяет нивелировать возникающие погрешности межфальцевого зазора при производстве и монтаже окон;

- наличие существенной регулировки прижима способствует индивидуальной подстройке под особенности профиля и уплотнения;

- ролик вращения (вместо жесткой запорной цапфы) снижает физический износ запорных элементов за счет уменьшения трения, что увеличивает срок службы фурнитуры.

Комбинированные запорные пластины

Запорная пластина.jpg
Состоят из комбинации высокопрочной стали и износостойкого композитного материала.
- запорные пластины имеют одинаковую длину и позиции крепежных отверстий;

- возможность использования одного вида пластин, реализующих как запорную, так и запорно-откидную функцию;

- применяются для ручного и автоматизированного монтажа, в том числе и на отдельных заготовках рамного профиля;

- возможность легкого дооснащения до более высокого класса устойчивости к взлому WK2 на производстве и объекте;

- точная фиксация пластин в рамном профиле.

- комбинация высокопрочного композитного материала и стали обеспечивает существенное снижение трения, что отражается повышает мягкость хода фурнитуры.

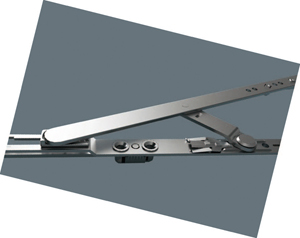

Ножницы откидывания с интегрированным механизмом микропроветривания

- 5 типоразмеров ножниц позволяют изготовить поворотно-откидную створку шириной по фальцу от 230 мм до 1560 мм;

- малая высота ножничного пакета (всего 9,0 мм) обеспечивает большие допуски межфальцевого зазора;

- ножничная гребенка с частым шагом зубчиков (1,5 мм) улучшает сцепление элементов фурнитуры друг с другом;

- два варианта комплектации ножниц – цельные и двусоставные – позволяют выбрать оптимальное решение в соответствии с условиями производства (степенью автоматизации сборки);

- на ножничном штульпе расположено ребро жесткости, снижающее трение движущихся элементов и улучшающее их соединение;

- универсальный вариант ножниц с интегрированным микропроветриванием позволяет изготовить окна вне зависимости от направления открывания створки.

- наличие тормозной муфты обеспечивает плавный перевод створки в наклонное положение;

- встроенный в ножницы доводчик облегчает притягивание створки к раме из положения наклона, что особенно актуально на широких окнах;

- защита от захлопывания оригинальной конструкции бесшумно срабатывает и надежно фиксирует створку в наклонном положении;

- интегрированный блокиратор защищает створку от некорректного поворота ручки в наклонном положении;

- применяемый в ножницах ползунок из специального полимера значительно повышает износостойкость.

- оптимизация складской логистики благодаря тому, что ножницы всех типов не зависят от направления открывания.

Верхняя створочная петля

- наличие в петле специального паза (углубления) со скошенными краями снижает деформацию уплотнителя, что препятствует продуванию (декоративная накладка также повторяет геометрию паза);

- дополнительные ребра жёсткости специальной формы увеличивают прочность петли;

- новая конструкция узла сочленения петли с ножницами обеспечивает:
- простоту, скорость установки петли и высокую стабильность крепления;
- монтаж без использования дополнительного инструмента;
- уменьшение высоты ножниц в межфальцевом зазоре;

- устанавливать створку можно в любом режиме открывания окна;

- установка петли осуществляется легким защелкиванием и поворотом с фиксацией в необходимом направлении открывания;

- наличие симметричной схемы сверления определяет удобство и простоту установки опор петель как в ручном, так и в автоматическом режиме;

- возможность предварительной установки петли на ножницы для ускорения процесса производства окон.

- отсутствие визуального различия у петель и накладок для створок массой 100 и 130 кг;

- верхний и нижний края петель находятся на одном уровне с наплавом створки;

- применение полимерной втулки с интегрированным тормозом и трёхгранного штифта ножничной петли обеспечивает:
- повышение износостойкости;
- бесшумность работы, мягкий поворот створки, плавное откидывание;
- защиту от захлопывания створки, находящейся в поворотном режиме (например, при сквозняке);
- отсутствие необходимости смазки;

- защита от взлома (даже в наклонном положении створки) обеспечивается за счет того, что все шурупы и потайной штифт опоры ножничной петли скрыты.

- оптимизация складской логистики благодаря возможности использования ножничной петли как для правого, так и левого открывания створки;

Нижняя створочная петля

Нижняя петля.jpg
Технологические особенности:

- два варианта врезной петли:
- стандартная (с регулировкой прижима с помощью шаблона);
- петля 3-D с интегрированной регулировкой прижима;

- стабильность крепления петли в наплав створки обеспечена наличием усиленных штифтов диаметром 6 мм как в исполнении 100, так и 130 кг;

- сверление отверстий под петли для створок массой 100 и 130 кг осуществляется с помощью одного шаблона;

- специальная эргономичная форма с пазом верхнего штифта врезной петли облегчает ее установку в наплав;

- единый ключ Torx 15 для регулировки нижней петли;

- специальное синее покрытие регулировочного винта в опоре врезной петли снижает подвижность штифта, облегчая монтаж створки и визуальную индикацию положения створки при горизонтальной регулировке;

- новая форма декоративных накладок с интегрированными фиксаторами обеспечивает их надежное крепление.

- 3 D петля позволяет при необходимости увеличить прижим без дополнительных усилий. Возможность регулировки прижима в нижней петле исключает возможные дорогостоящие рекламационные издержки;

- наличие полимерных втулок в нижней петле обеспечивает эксплуатационную долговечность и надежность.



Дополнительные возможности и функциональные элементы

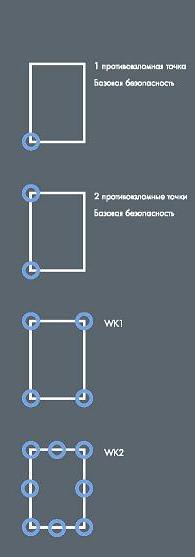

Модульная противовзломная защита

- фурнитура конструктивно предполагает реализацию любого класса устойчивости к взлому согласно DIN 18104-2;

- наращивание уровня противовзломной защиты осуществляется путем установки специальных рамных запорных пластин с сохранением стандартного комплекта периметральной обвязки;

- модульный принцип конструкции фурнитуры позволяет провести повышение уровня противовзломной защиты путем простого дооснащения готового окна.

- применение комфортных грибовидных цапф обеспечивает мягкость работы фурнитуры при любом уровне взломостойкости;

- повышенное ветровое сопротивление на верхних этажах высотных зданий.

- универсальность, выражающаяся в отсутствии «правых» и «левых» деталей, сокращает издержки складского хранения.

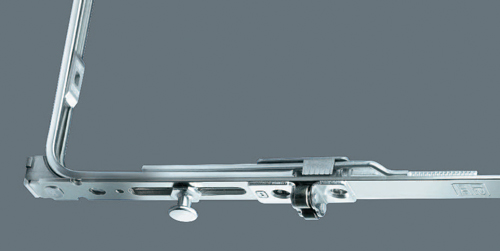

Роликовый приподниматель (микролифт)

створки устройство компенсации провисания створки имеет запатентованную
Роликовый приподниматель.jpg
конструкцию в форме 2 роликов в нижнем горизонтальном сегменте окна.

- роликовый приподниматель компенсирует провисание створки до 4 мм;
- расположение микролифта на нижней горизонтали:
- исключает необходимость его регулировки,
- в отличие от приподнимателей, установленных на приводе, обеспечивает его функционирование как при закрывании, так и в положении наклона створки,
- обеспечивает его надежную работу при нарушении межфальцевого зазора по ширине окна;

- полностью исключается возможность поломки данного узла;

- отсутствует необходимость применения специального инструмента для регулировки;

- возможность установки на окне любого размера и геометрии, например, на арочных и трапециевидных конструкциях;

- возможность применения на штульповой створке;

- нет необходимости проведения операции по установке микролифта и специальной ответной детали.

- положение микролифта со смещением к центру створки обеспечивает его более раннее срабатывание до контакта створки с рамой при закрывании окна;

- независимость от направления открывания окна – одна и та же деталь для правосторонних и левосторонних створок;

- отсутствие специальной профилезависимой детали на раме способствует снижению складского запаса

Балконная защелка нового поколения

- в балконной защелке используется износостойкий стопор клиновидной формы из высокопрочного полимера;

- возможность регулировки жесткости фиксации;

- не требуется специальная ответная деталь;

- размещение клина защелки ниже рамной детали учитывает возможность провисания створки

- управляется ручкой;

- балконная защелка комфортного исполнения оснащена функцией отключения в наклонном положении створки;

- балконная защелка не является профилезависимой, что значительно упрощает комплектацию;
- в качестве ответных деталей применяются стандартные запорные пластины, что позволяет сократить время монтажа, а также уменьшить складские запасы.
