«Гармошка» на базе САС ALUMARK S70

«Гармошка» на базе САС ALUMARK S70

Описание

Строительная алюминиевая система ALUMARK (АЛЮМАРК) позволяет изготавливать складываемые сдвижные конструкции типа «Гармошка». Для этих целей используются оконные профили серии ALUMARK S70. Данная серия является «теплой» с трехкамерным термомостом шириной 34 мм. Глубина профиля рамы 70 мм, глубина профиля створки 80 мм. Толщина заполнения до 60 мм. Уплотнители, используемые в S70, изготавливаются из искусственного каучука (EPDM) или термоэластопласта (ТЭП), имеют следующие особенности: - наружный, внутренний и створочный уплотнители объемные, что обеспечивает гарантированный контакт и прижим заполнения; - средний уплотнитель специальной формы, благодаря чему полностью закрыт паз между внутренней и внешней чашами профиля. Серия прошла все необходимые испытания в аккредитованных российских и зарубежных испытательных центрах, их результаты подтвердили полное соответствие, как отечественным ГОСТам, так и европейским стандартам DIN. Получены протоколы испытаний, разработаны и утверждены Технические условия, что позволит производителю без сложностей сдать службе Заказчика готовые конструкции. По результатам испытаний, приведенное сопротивление теплопередаче блока оконного ALUMARK S70 с двухкамерным стеклопакетом составляет 0,80 м2*С/Вт.

Применение

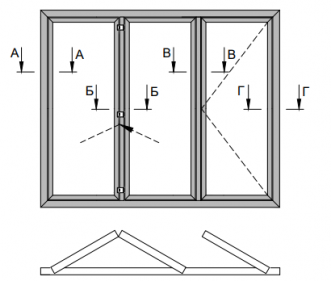

Из оконного профиля ALUMARK S70 возможно изготовление конструкций типа «Гармошка» всех схем применимых для фурнитуры ROTO PATIO FOLD и следующих габаритных размеров:
Ширина створки: мин. 480 мм – макс. 1230 мм (створка для прохода со стороны рамы).
Ширина створки: мин. 480 мм – макс. 930 мм (складная створка).
Высота створки: мин. 630 мм – макс. 2708* мм (* макс. по раме 2800 мм).
Длина ведущих шин: макс. 6 м.

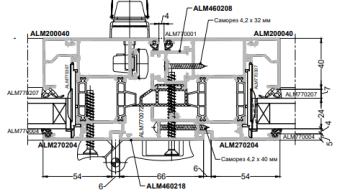

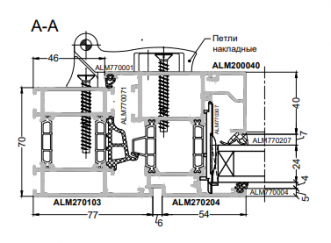

В качестве элементов конструкции необходимо использовать ALN270103 и ALM270204
