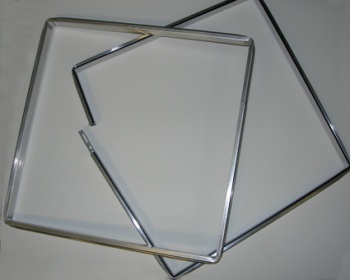

Рамка гибкая.jpg

Гибкий профиль применяется в случае изготовления рамки без стыков в углах. В этом случае стык всего лишь один, в середине одной из сторон, что упрощает меры по герметизации конструкции.

Дистанционные рамки представляют собой полые сварные профили с лицевой перфорированной поверхностью, изготовленные из тонких лент-заготовок (в рулонах) методом формовки и сварки. Рекомендована к применению ГОСТом для обеспечения лучшей герметичности стеклопакета и для увеличения сопротивления теплопередаче .

Функционально рамки выполняют роль каркаса и выдерживают зазор между стёклами

Впервые производство стеклопакетов было освоено в США. В 1938 г. на рынке появились стеклопакеты под маркой Thermopane , состоявшие из стекол и свинцовой распорной рамки, спаянных между собой по контуру.

В 1950 г. были впервые изготовлены стеклопакеты с пластичным уплотнением, В них была использована алюминиевая пустотелая рейка, заполненная осушительным средством и уплотненная полисульфидным герметикой Thiokol.

В зависимости от толщины заготовки рамку подразделяют на2 вида:;

  1. рамка дистанционная гибкая толщиной до 0,36 мм
  2. рамка дистанционная гибкая толщиной до 0,31 мм, эконом

Рамки производятся шириной от 6 до 24 мм (5,5; 7,5; 8,5; 9,5; 11,5; 13,5; 15,5; 17,5; 19,5; 21,5 и 23,5 мм).

Поставляется в хлыстах по 5 и 6 метров.

Алюминиевый дистанционный профиль изготавливается из тонких лент-заготовок (в рулонах) методом формовки и сварки (ширина ленты-заготовки для каждого типоразмера рамки своя).

Сырьём для изготовления дистанционного профиля (рамки) служит алюминиевая фольга.


Дистанционная рамка изготавливается методом гнутья из прутков алюминиевого профиля,замыкается одним или несколькими прямыми соединителями. По мере расходования одного прутка к его остатку присоединяется следующий, из-за этого в дистанционной рамке может быть от одного до четырех стыков, в зависимости от размеров стеклопакета. Минимальный размер рамки, изготовленный методом гнутья, составляет 190 х 190 мм. Минимальный радиус составляет 100 мм.

Особенности
  • Дистанционные рамки должны иметь перфорированные отверстия со стороны межстекольного пространства. Отверстия не должны быть слишком большими, иначе при механических нагрузках (при перевозке стеклопакетов или эксплуатации окон) частички осушителя могут попасть в видимую зону межстекольного пространства.
  • Допуски на геометрические размеры и отклонения от формы дистанционных рамок должны обеспечивать выполнение требований к размерам и форме стеклопакетов.
  • В случае изготовления дистанционной рамки методом сборки из прямолинейных элементов и уголков все стыки между элементами рамки должны быть тщательно заполнены нетвердеющим герметиком (бутилом).
  • Особое внимание уделяется свойствам тех поверхностей рамок, которые образуют соединение с герметиками. Наилучшая адгезия достигается за счет применения новейших технологий обезжиривания поверхностей в процессе производства.

Ссылки

Каталог по дистанционной рамке

сайт steklopaket.tbm.ru

Регламентирующие документы

ГОСТ 24866-99 Стеклопакеты клееные строительного назначения
