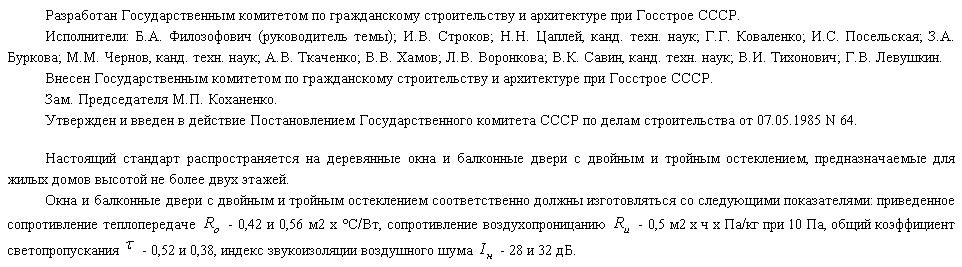

Утвержден и введен в действие
Постановлением Госстроя СССР
от 7 мая 1985 г. N 64

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ МАЛОЭТАЖНЫХ ЖИЛЫХ ДОМОВ

ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

Wooden windows and balcony doors for one-two storey dwelling-houses. Types, structure and dimensions

ГОСТ 26601-85

Группа Ж32 ОКП 53 6139 Дата введения 1 января 1986 года


Типы, размеры и марки

1.1. Окна и балконные двери по настоящему стандарту подразделяют на две серии:

РМ - с раздельными переплетами и дверными полотнами с двойным остеклением;

РСМ - с раздельно-спаренными переплетами и дверными полотнами с тройным остеклением.

1.2. Типы и габаритные размеры окон и балконных дверей должны соответствовать указанным на черт. 1.

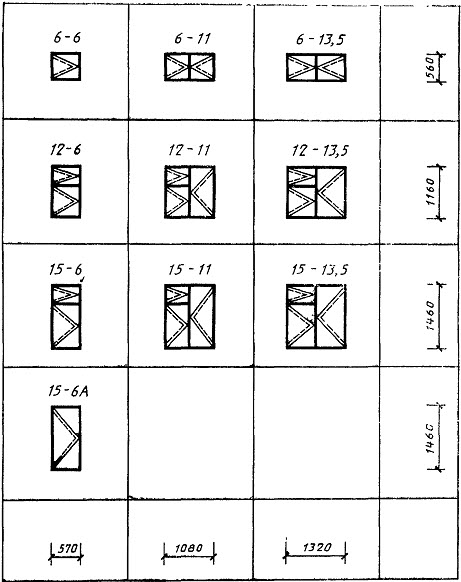

ТИПЫ И ГАБАРИТНЫЕ РАЗМЕРЫ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

Чертеж 1

Окна


Балконные двери


Примечания. 1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий обозначают размеры изделий в модулях (М - модуль, равный 100 мм).

3. Окна шириной 1080 мм предназначены для деревянных домов заводского изготовления, выпускаемых по типовым проектам с панелями шириной 1200 мм.


1.3. По требованию потребителей одностворные окна и балконные двери, в том числе с форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком - в негативном (зеркальном) исполнении.

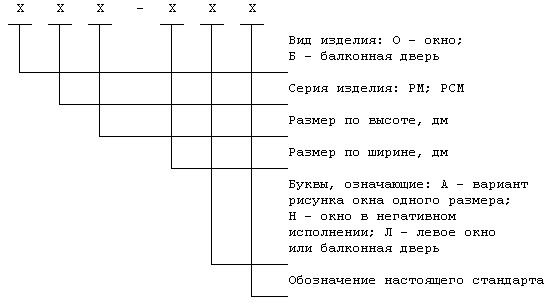

1.4. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей.


В конце марки окон и балконных дверей с одинарным остеклением перед обозначением стандарта добавляют цифру 1 через тире.

Примеры условных обозначений

Окно правое серии РМ высотой 15 и шириной 6 дм (вариант А):
ОРМ 15-6А ГОСТ 26601-85

То же, левое:
ОРМ 15-6АЛ ГОСТ 26601-85

Дверь балконная серии РСМ высотой 22 и шириной 7,5 дм:
БРСМ 22-7,5 ГОСТ 26601-85

Окно серии РМ высотой 12 и шириной 11 дм, с несимметричным рисунком окна:
ОРМ 12-11 ГОСТ 26601-85

То же, в негативном исполнении:
ОРМ 12-11Н ГОСТ 26601-85

Требования к конструкции

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166-78, настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РМ должны соответствовать указанным на черт. 2 - 4, а размеры сечений деталей и притворов - на черт. 5 - 12.

Серия РМ

Конструкция, форма, основные размеры и марки окон и балконных дверей с двойным остеклением

Чертеж 2

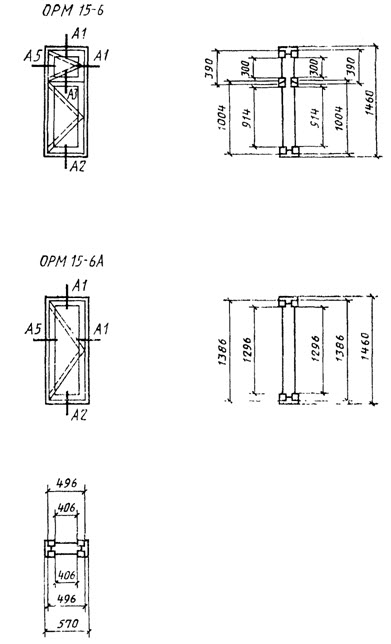

Чертеж 3


Чертеж 4


СЕЧЕНИЯ ПО ПРИТВОРАМ ОКОН И БАЛКОННЫХ ДВЕРЕЙ С ДВОЙНЫМ ОСТЕКЛЕНИЕМ

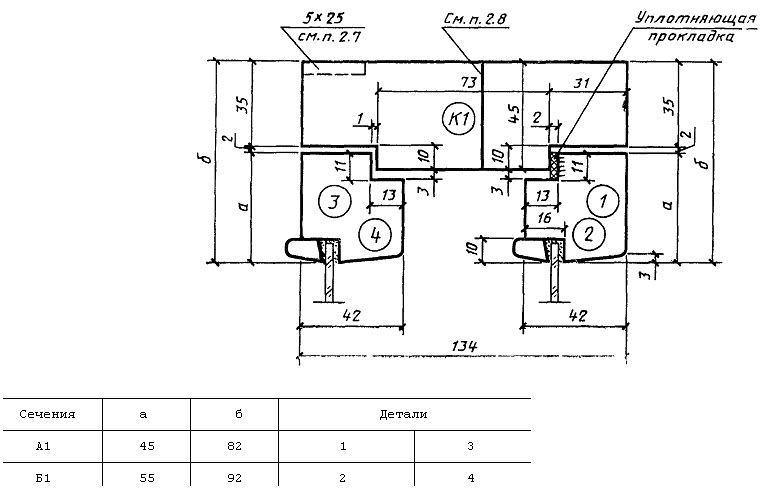

Сечения А1 и Б1

Чертеж 5


Чертеж 6

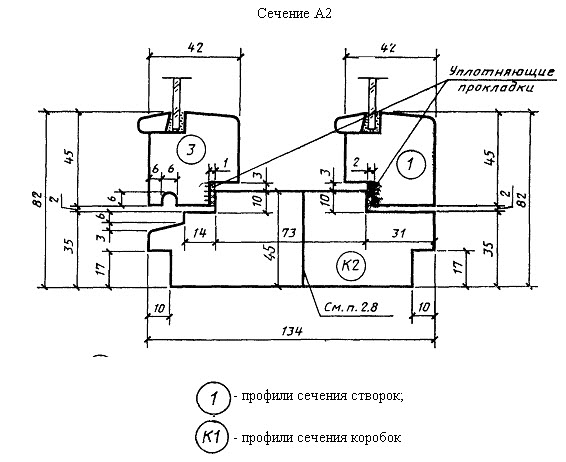

Сечение А2


Чертеж 7

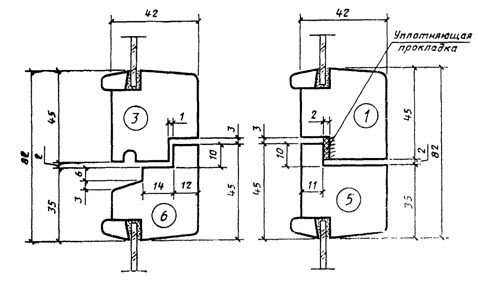

Сечение А3


Чертеж 8

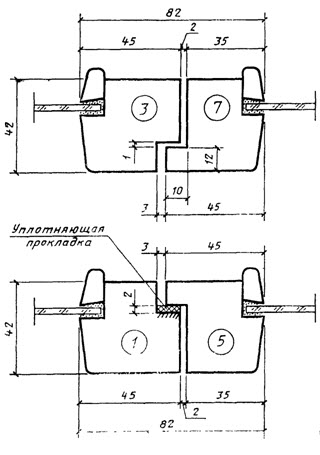

Сечение А4


Остальные чертежи
