МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ БЛОКИ ОКОННЫЕ И ДВЕРНЫЕ МЕТОД ОПРЕДЕЛЕНИЯ ОБЩЕГО КОЭФФИЦИЕНТА ПРОПУСКАНИЯ СВЕТА

WINDOWS AND DOORS

Method of determination of total light transmittance

ГОСТ 26602.4-99

Группа Ж39

ОКС 91.060.50
ОКСТУ 5309, 5209, 2209

Предисловие

1. Разработан Научно-исследовательским институтом строительной физики Российской Академии архитектуры и строительных наук, ОАО "Институт стекла" с участием Федерального центра по сертификации в строительстве при Госстрое России.

Внесен Госстроем России.

2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 20 мая 1999 г.

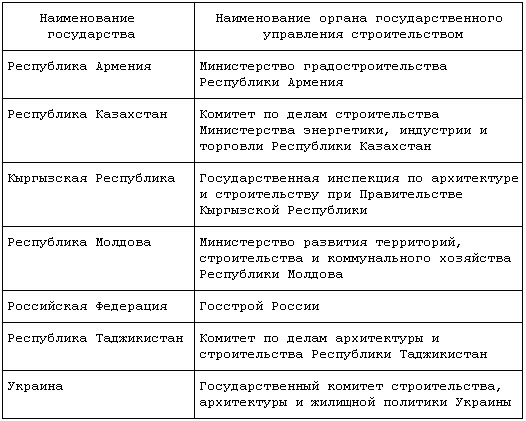

За принятие проголосовали:


3. Введен впервые.

4. Введен в действие с 1 января 2000 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 17 ноября 1999 г. N 63.

Область применения

Настоящий стандарт распространяется на оконные и остекленные дверные блоки жилых, общественных, производственных и других зданий и устанавливает метод определения общего коэффициента пропускания света этих изделий.

Метод может быть применен для определения общего коэффициента пропускания света витражей, витрин, зенитных фонарей и других светопрозрачных конструкций или их фрагментов, включающих в себя различные комбинации непрозрачных и светопропускающих элементов из различных видов стекол (прозрачных или окрашенных, без покрытий или с покрытиями, узорчатых, армированных, многослойных и т.д.).

Метод применяют для типовых, сертификационных и других периодических лабораторных испытаний.

Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8.326-89 ГСИ. Метрологическая аттестация средств измерений
ГОСТ 8.332-78 ГСИ. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения
ГОСТ 2327-89 Выключатели, выключатели-разъединители, переключатели и переключатели-разъединители врубные низковольтные. Общие технические условия
ГОСТ 2388-70 Фотоэлементы селеновые для фотометрирования и колорирования пиротехнических средств. Общие технические требования
ГОСТ 7721-89 Источники света для измерений цвета. Типы. Технические требования. Маркировка
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 15543-70 Изделия электротехнические. Исполнения для различных климатических районов. Общие технические требования в части воздействия климатических факторов внешней среды
ГОСТ 19798-74 Фотоэлементы. Общие технические условия

Термины, обозначения и определения

В настоящем стандарте применяют следующие термины с соответствующими определениями.

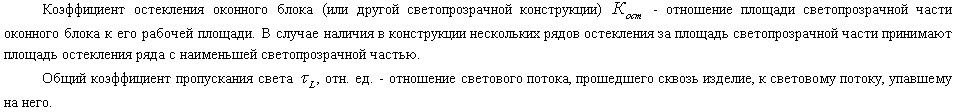

Фрагмент изделия - часть изделия, отражающая его основные конструктивные особенности и оптические характеристики.

Образец для испытаний - светопрозрачная ограждающая конструкция в сборе или ее фрагмент, пригодные для испытаний, технические характеристики которых полностью соответствуют представленным в испытательный центр (лабораторию) сопроводительной нормативной и конструкторской документации.

Светопрозрачная ограждающая конструкция - строительная конструкция, предназначенная для обеспечения естественного освещения внутренних помещений здания или сооружения.

Световой поток Ф, лм - величина, пропорциональная потоку излучения, с учетом относительной спектральной эффективности монохроматического излучения.

Освещенность Е, лк - отношение светового потока, падающего на рассматриваемый малый участок поверхности, к площади этого участка.

Средняя освещенность образца Е, лк - отношение светового потока, падающего на образец, к площади этого образца.


Аппаратура

Испытательная установка, состоящая из:

  • источника диффузного света типа А (искусственного небосвода отраженного света, окрашенного белой диффузно отражающей краской) по ГОСТ 7721;
  • светомерной камеры, окрашенной матовой белой диффузно отражающей краской, разделенной горизонтальной перегородкой с проемом и опорной решеткой в нем для установки испытываемого образца;
  • измерительного блока, состоящего из наружного и не менее трех внутренних фотоэлементов по ГОСТ 2388, ГОСТ 19798, откалиброванных по ГОСТ 8.332 для светоадаптированного глаза с линейной зависимостью силы тока от падающего на него светового потока с относительной погрешностью не более +/- 1%;
  • микроамперметра по ГОСТ 8711 или гальванометра по нормативной документации, утвержденной в установленном порядке, не ниже 2-го класса точности и переключателя по ГОСТ 2327 для фотоэлементов;
  • темнителя света по ГОСТ 15543.

Порядок отбора и подготовки образцов к испытаниям

5.1. Испытания проводят на образцах, представляющих собой готовые изделия или фрагменты изделий, соответствующих требованиям, установленным в нормативной (конструкторской) документации на конкретную продукцию полной заводской готовности.

В случае, если результаты испытаний предполагается распространить на типоразмерный ряд (включающий испытываемую конструкцию), то для проведения испытаний выбирают конструкцию с наименьшим коэффициентом остекления. Минимальный размер образцов - 700 х 700 мм, максимальный размер образцов определяют техническими возможностями испытательной установки.

Рекомендуемые размеры образцов оконных блоков: высота - 1460 мм; ширина - 1470 (или 1320) мм.

Окна, как правило, должны быть двустворчатыми, с форточным узлом. Если конструкция предусматривает откидное или поворотно-откидное открывание узкой створки, наличие форточного узла не обязательно.

5.2. Порядок отбора и количество образцов для испытаний устанавливают в нормативной документации на конкретную продукцию. Рекомендуется испытывать не менее двух идентичных образцов.
5.3. Подготовка образцов к испытаниям
5.3.1. Проверку комплектности конструкции и показателей внешнего вида образцов проводят визуально в соответствии с требованиями нормативной документации (далее - НД) на испытываемые изделия.
5.3.2. Проверку геометрических размеров образцов проводят с помощью средств измерений по методикам, приведенным в НД на испытываемые изделия.
5.3.3. Перед испытаниями изделия должны быть тщательно очищены от загрязнения и промыты.

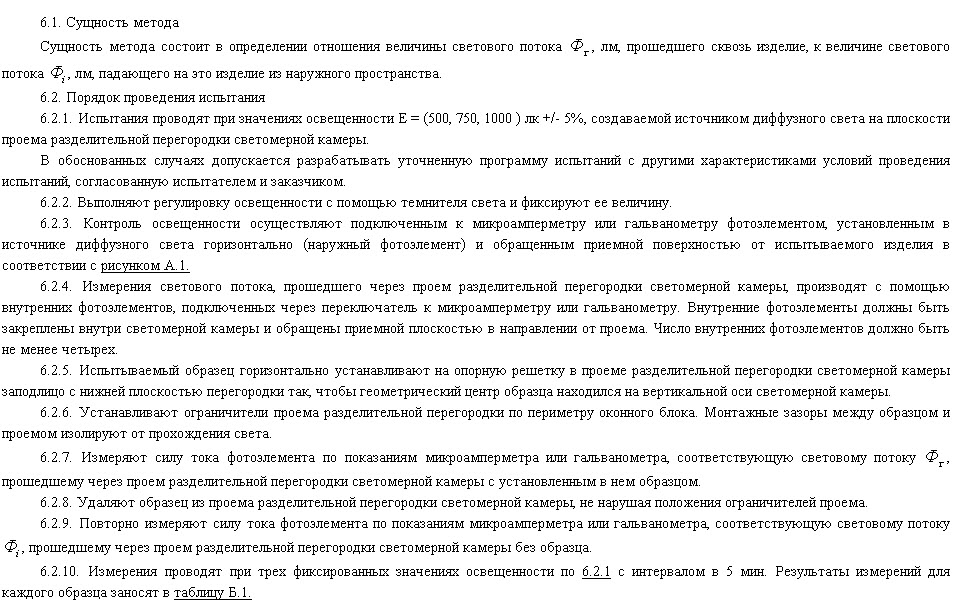

Определение общего коэффициента пропускания света

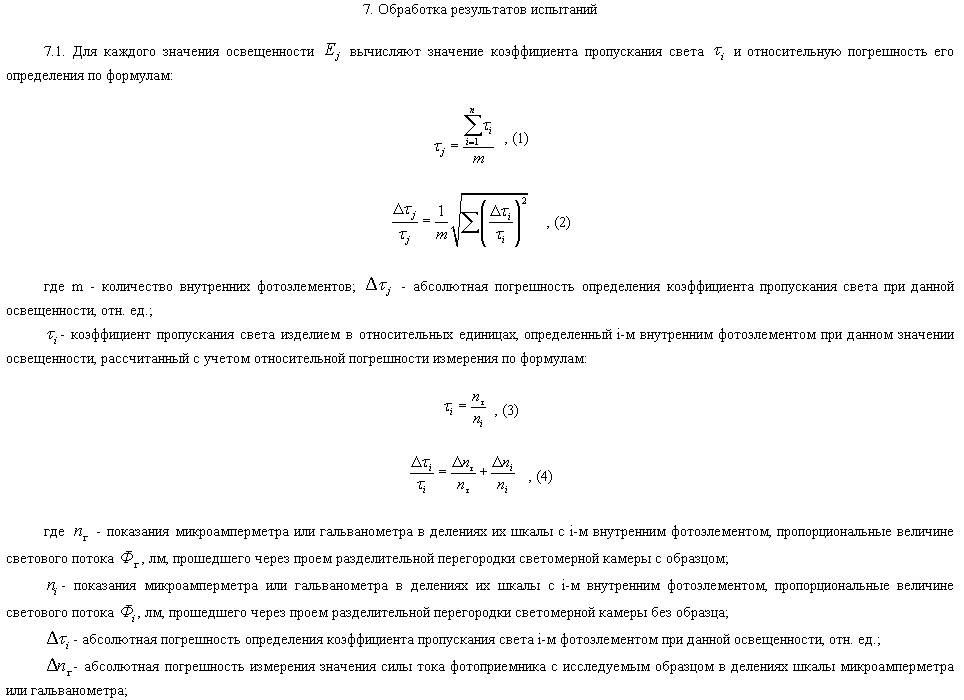

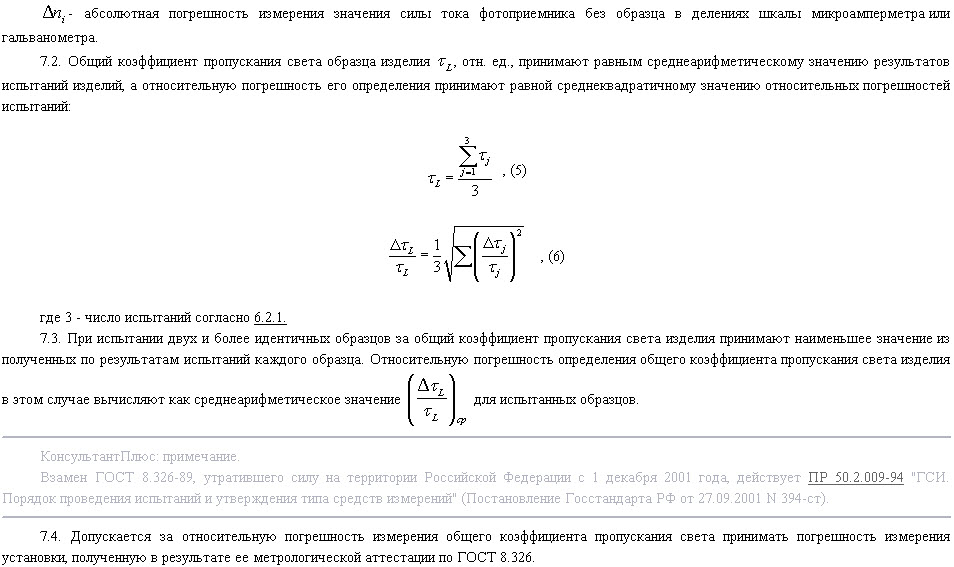

Обработка результатов испытаний



Оформление результатов испытаний

Результаты испытаний оформляют протоколом, в котором указывают:

  • наименование испытательного центра (лаборатории), проводившего испытания;
  • номер аттестата аккредитации испытательного центра (лаборатории), проводившего испытания;
  • наименование и юридический адрес организации - заказчика испытаний;
  • наименование и юридический адрес организации - изготовителя испытываемой продукции;
  • наименование испытываемой продукции и документа, регламентирующего требования к ее качеству;
  • описание испытываемых образцов продукции: маркировка образцов, габаритные размеры образцов, тип использованного стекла, геометрические размеры сечений, вид окраски и др.;
  • отношение площади остекления к общей площади образца (коэффициент остекления);
  • дату поступления образцов в испытательный центр (лабораторию);
  • номер регистрации образцов в испытательном центре (лаборатории);
  • дату испытаний образцов;
  • результаты испытаний - по форме таблицы Б.1;
  • заключение: значение общего коэффициента пропускания света испытываемого образца (изделия) и относительной погрешности измерения;
  • подписи руководителя испытательного центра (лаборатории) и испытателя, печать испытательного центра.

Приложение А (обязательное)

УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ ОБЩЕГО КОЭФФИЦИЕНТА ПРОПУСКАНИЯ СВЕТА

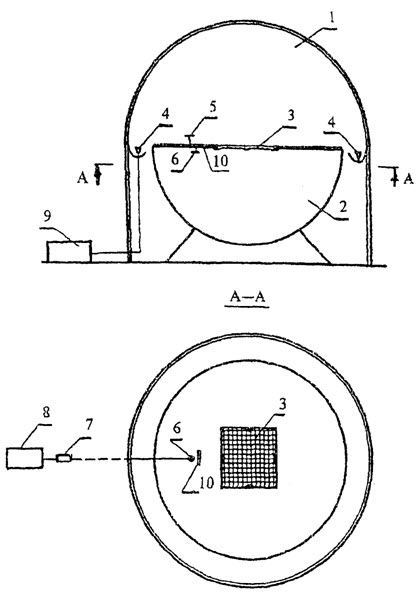

Рисунок 1


1 - источник диффузного света; 2 - светомерная камера; 3 - проем с опорной решеткой; 4 - осветительные приборы источника света; 5 - наружный фотоэлемент; 6 - внутренний фотоэлемент; 7 - переключатель фотоэлементов; 8 - микроамперметр или гальванометр; 9 - регулятор напряжения осветительных приборов; 10 - экран фотоэлемента от прямого света источника

Приложение Б (обязательное)

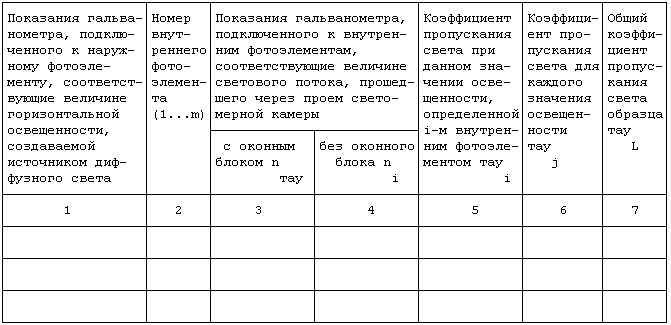

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И ОПРЕДЕЛЕНИЕ ОБЩЕГО КОЭФФИЦИЕНТА ПРОПУСКАНИЯ СВЕТА ОБРАЗЦА ИЗДЕЛИЯ Prop2tab.jpg

Приложение B (информационное)
