ГОСТ 5087-80 Ручки для окон и дверей Типы и основные размеры
Утвержден и введен в действие
Постановлением Госстроя СССР
от 13 декабря 1979 г. N 243
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР РУЧКИ ДЛЯ ОКОН И ДВЕРЕЙ ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
Window and door handles. Types and principal dimensions
ГОСТ 5087-80
Группа Ж34
ОКП 49 820
Взамен ГОСТ 5087-72
Срок введения
1 января 1981 года
Разработан Министерством промышленности строительных материалов СССР; Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.
Исполнители: Н.А. Косарев, А.А. Зуев (руководители темы), В.А. Бондарева, Н.Н. Попкова.
Внесен Министерством промышленности строительных материалов СССР.
Член Коллегии В.И. Добужинский.
1. Настоящий стандарт распространяется на ручки-скобы и ручки-кнопки для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.
2. Типы и основные размеры ручек должны соответствовать указанным на черт. 1 - 3 и в табл. 2.
Условные обозначения типов, типоразмеров и наименования ручек, рекомендуемая область их применения приведены в табл. 1.

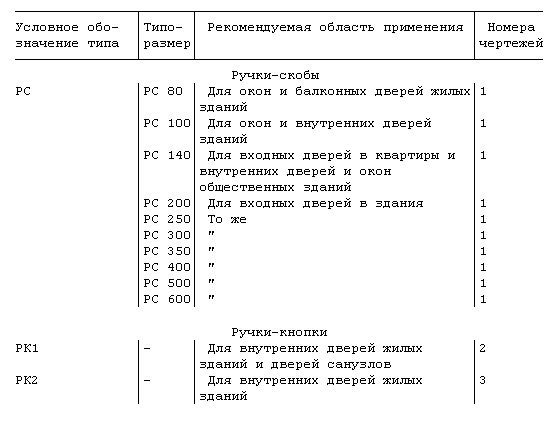

Таблица 1
Чертеж 1.Ручка-скоба типа PC

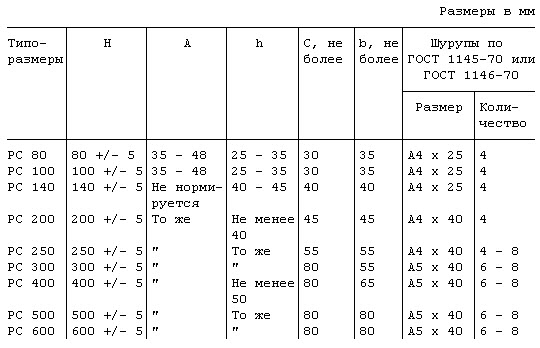

Таблица 2
Пример условного обозначения ручки-скобы типоразмера PC 80, исполнения 1:
PC 80-1 ГОСТ 5087-80
Чертеж 2. Ручка-кнопка типа РК1
Условное обозначение:
РК1 ГОСТ 5087-80

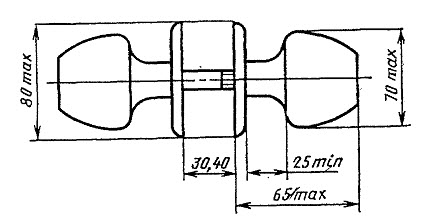

Чертеж 3. Ручка-кнопка типа РК2
Шурупы А4 х 25 по ГОСТ 1145-70 или ГОСТ 1146-70 (2 - 4 шт.).
Условное обозначение:
РК2 ГОСТ 5087-80
3. Технические требования, комплектность, правила приемки, методы контроля, маркировка, транспортирование, хранение и гарантийный срок эксплуатации ручек должны соответствовать требованиям ГОСТ 538-78 и настоящего стандарта.
4. Ручки-скобы типоразмеров PC 80, PC 100 и PC 140, как правило, необходимо изготавливать исполнения 1.
5. Ручки-скобы типоразмеров PC 250 - PC 600 допускается поставлять, по согласованию с организацией-потребителем, в комплекте с винтами по ГОСТ 17474-72 или ГОСТ 17475-72, в количестве 4 - 6 шт.
6. Ручки-кнопки типа РК1 допускается поставлять, по согласованию с организацией-потребителем, в комплекте с шурупом А3 х 20 по ГОСТ 1145-70 или ГОСТ 1146-70.
7. Ручки должны иметь защитно-декоративное покрытие по ГОСТ 538-78.
Вид покрытия должен назначаться в зависимости от установленной группы условий эксплуатации:
Л - для ручек PC 140, РК1, РК2;
С - " " PC 80, PC 100, PC 200, PC 250, PC 300, PC 400,
PC 500, PC 600.
