Холодные навесные системы остекления лоджий ALUMARK S44

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
2


Серия предназначена для комплексного остекления балконов и лоджий по перекрытиям с интегрированными поворотными и раздвижными створками, а также для изготовления отдельно-стоящих оконных и дверных конструкций.

1. Вертикальные фасады:

  • прямой;
  • эркерный;

2. Элементы открывания:

  • окна поворотные, поворотно-откидные, фрамужные;
  • двери распашные с наружным и внутренним открыванием;
  • двери маятниковые и раздвижные

3. Внутренние перегородки.


Особенности серии S44

- монтажная глубина рамных оконных и дверных профилей 44 мм;

- возможность использования штапика одного типоразмера в раме и оконной створке;

- встраивание в несущий каркас из алюминиевых стоек серии раздвижных и поворотных створок с помощью адаптеров;

- возможность изготовления дверной конструкции, встроенной в витраж;

- сопряжение (стык) конструкций по горизонтали скрытым способом;

- установка окон и дверей в стоечно-ригельный фасад серии F50 с помощью универсального адаптера из серии S50.

- несущая способность стоечных профилей находится в диапазоне Ix=50,7…Ix=141,3 см4;

- возможность локального подбора стойки по высоте здания в зависимости от требуемого момента инерции;

- встраивание в несущий каркас из алюминиевых стоек, раздвижных и поворотных створок с помощью адаптеров;

- выполнение радиусных фасадов на одной стойке и поворотном адаптере;

- возможность установки в местах перекрытий заполнения с наружной стороны конструкции;

- угловые соединители для сборки конструкций с обжимом или на штифтах;

- в Т-образном соединении рамы и импоста крепление импоста возможно, как на саморезах, так и на соединителе («сухаре»);

- фиксация импоста на соединителе осуществляется стандартными метрическими винтами, что особо актуально в условиях монтажной площадки.

- долговечность конструкций обеспечивается метизами из нержавеющей стали, входящих в комплекты крепления порогов и Т-соединителей.


Технические решения

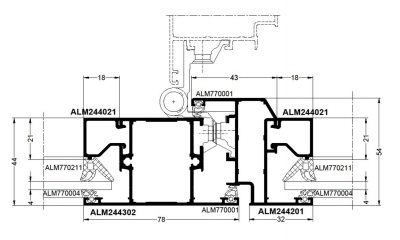

1. Использование одинакового штапика под раму и створку, что позволяет унифицировать позиции.

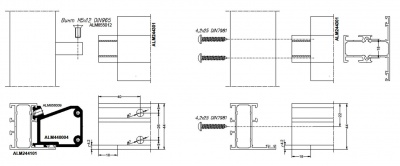

Варианты импостного соединения

1. Установка импоста на Т-соединитель

2. 2. Установка импоста на саморезы 4,2х25 DIN7981

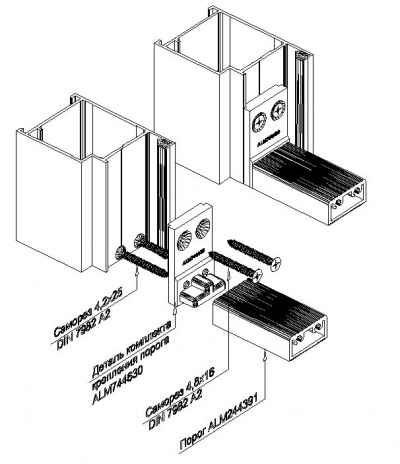

Варианты крепления порога

1. На комплекте крепления ALM744630 Обработка профиля порога – рез под 90°


2. На саморезах 4,2х25 DIN7981.Требуется обработать профиль порога (выбрать четверть 1,5х2,0 мм) под выступ рамы ALM244180

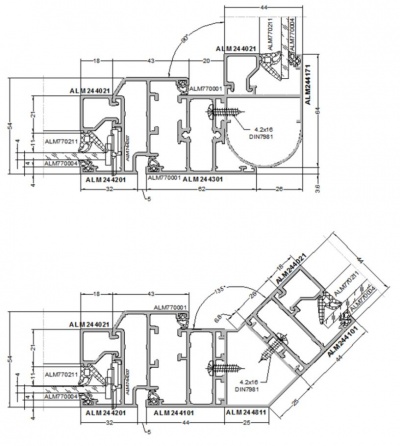

Установка дверей и окон под углом в плане друг к другу

1. Организация поворота с помощью системных профилей Alumark


2. Организация поворота с помощью стандартной алюминиевой трубы
