Общая часть

Обеспечения безопасности функционирования окон на протяжении установленного срока эксплуатации должно уделяться большое значение креплению несущих деталей фурнитуры, таких, как верхние и нижние петли на раме. Это особенно важно при весе створок более 80 кг и все чаще встречающемся применении функциональных стеклопакетов.

Инструкция предназначена для производителей окон и дает ему возможность добиться требуемых величин прочности несущих элементов фурнитуры.
Инструкция действительна для всех видов материалов, исполь¬зуемых сегодня в производстве окон.

Ответственность за прочность деталей фурнитуры лежит на производителе фурнитуры.

Ответственность за крепление деталей фурнитуры на рамном профиле лежит на производителе окон.

Надежность крепления должна обеспечиваться соблюдением параметров в зависимости от веса створки, приведенных в таблице 1.
Приведенные в таблице 1 значения всегда относятся к верхней петле на раме и могут быть снижены, по имеющемуся
сегодня опыту, до 10 % и являются обязательными до появления новых опытных данных.

Указания для практического применения

При закреплении нижней петли в соответствии с требованиями верхней петли на раме считается, что требуемые параметры достигнуты в любом случае.

a) Окна из дерева

На деревянных окнах требуемые параметры по прочности обычно достигаются при использовании высококачественных шурупов с размерами,

заданными производителем фурнитуры

b) Пластиковые окна из ПВХ

Указанные в таблице параметры при весе створок до 80 кг. считаются достигнутыми, если применяются высококачественные шурупы и крепление петель на профиле происходит минимально через две стенки профиля. При этом толщина первой стенки профиля должна составлять не менее 2,8 мм. При весе свыше 80 кг необходимы в любом случае дополнительные меры по креплению - не только в ПВХ - но и дополнительно в армирующем профиле или в так называемых вставных деталях. Если производителем фурнитуры предлагаются детали,
не требующие дополнительного крепления в армировании или вставляемых деталях, необходимо потребовать от производителя фурнитуры обоснование того, что достаточно крепления только в двух стенках профиля

c) Окна из алюминия
Для окон из алюминия необходимые требования прочности считаются выполненными, если крепление деталей фурнитуры производится как на стенках профиля, так и с помощью угловых соединителей или закладных гаек.
При использовании фурнитуры с клеммными элементами производителю фурнитуры в согласовании с производителем профиля/системы необходимо предоставить обоснование достижения требуемой прочности. Производитель окон несет ответс¬твенность за профессиональный монтаж фурнитуры.

Статические испытания крепления деталей верхних петель


Обзор испытаний по DFB 607/3–1997

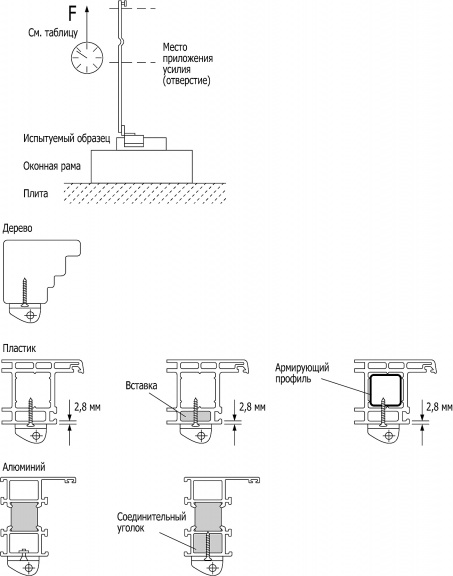

Статическое испытание верхней петли на раме


Порядок проведения испытания верхних петель на раме

Нагрузка приложена под 90° на створку в открытом положении, испытываются верхние петли на раме и их крепления

                  Таблица №1

Вес створки в кг           Усилие F в Н
         60                               1650
         70                               1900
         80                               2200
         90                               2450
        100                              2700
        110                              3000
        120                              3250
        130                              3500
        140                              3900
        150                              4200
        160                              4400
        170                              4700
        180                              5000
        190                              5300
        200                              5500
