Инструкция по замеру, сборки и монтажу дверной противомоскитной сетки

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Замер

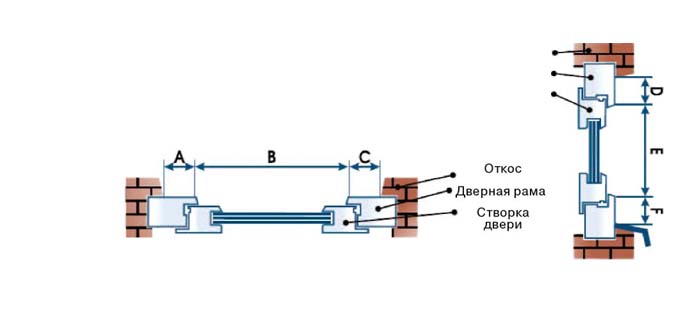

Sborka protivomoskitnoi setki1.jpg

Замерить световой проем по ширине и расстояние до откосов слева и справа. Габарит изделия по ширине равен: W= В+А+С - 21мм (зазор для крепления петель) - 12мм (зазор для крепления магнитной защелки). Замерить световой проем по высоте и расстояние до откосов сверху и снизу. Габарит изделия по высоте равен: Н= E+D+F - 10мм (чтобы исключить трение об откос)

Для работоспособности дверной противомоскитной сетки достаточно перекрыть дверной проем изделием с размерами на 10 мм больше светового проема. Если расстояние до откосов более 90мм, то оно принимается равным 90мм.

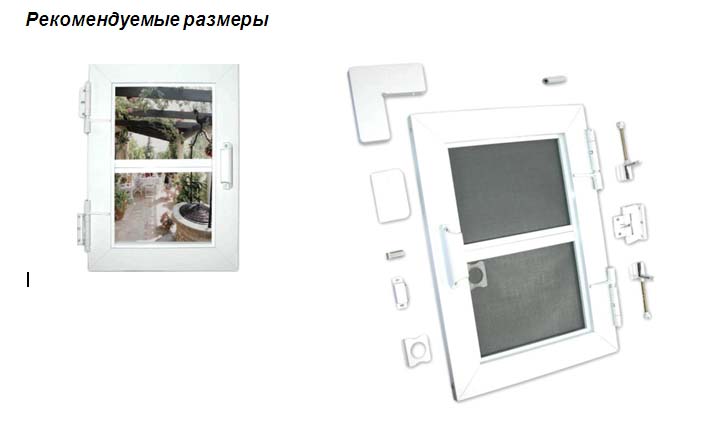

Rekomenduemie razmeri protivomoskitnoi setki.jpg

Рекомендуемые размеры

Текст ячейки Минимальный Максимальный
Ширина 400мм 2000мм
Высота 1000мм 3000мм

Sborka protivomoskitnoi setki.jpg

Сила и скорость закрывания двери регулируется с помощью пластмассовой гайки, входящей в комплект СЗМ. Для регулировки усилия, необходимо повернуть гайку по (или против) часовой стрелки в зависимости от расположения механизма и, надавив на нее, зафиксировать в шестигранном пазу. Чем на больший угол будет повернута регулировочная гайка, тем больше сила и скорость закрывания двери. Когда регули¬ровочная гайка не зафиксирована в пазу, дверь находится в свободном состоянии.
