Как известно, самым распространённым типом фурнитуры в России является поворотно – откидная фурнитура. Как сделать так, чтобы при открытом окне человек не смог перевести ручку в положение закрыто? Как сделать так, чтобы в положении «откинуто» потребитель не смог сдвинуть ручку в положение «повёрнуто»? На помощь приходят различные системы предотвращения некорректного функционирования фурнитуры.


Рассмотрим самые распространённые из них:


Блокировщик откидывания с функцией микролифта
Zachita ot otkrivaniya.JPG

Порядок работы блокировщика откидывания с функцией микролифта:


Блокировщик набегает язычком  при закрывании створки на ответную часть на раме.






Посмотрим, что при этом происходит:

Zachita ot otkrivaniya-1.JPG
Вот как расположен стопор блокировщика при открытой створке, когда язычок отклонён в сторону
Стопор фиксатора повёрнут в специальном пазу
Приводная штанга заблокирована
Как бы пользователь не пытался поварачивать ручку,
привести фурнитуру в движение ему не удастся





Zachita ot otkrivaniya-2.JPG
А вот что происходит при закрывании створки:
Стопор расположен вдоль паза приводной штанги
Штанга разблокирована
Потребитель может перевести ручку в другое положение
Кроме того, блокировщик откидывания в фурнитурах
некоторых фирм, выполняет функцию микролифта – это
значить, что в закрытом положении створки она не полностью висит на петлях, но часть нагрузки принимает на себя язычок, упирающийся в планку на раме. Это разгружает петли, предотвращая их провисание.


Система блокирования некорректного функционирования фурнитуры в ножницах

Посмотрим, как все происходит

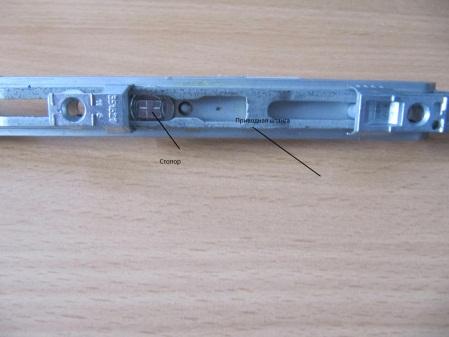

Створка в откинутом состоянии. Рычаг ножниц находится перпендикулярно штульпу. Перевернём фурнитуру и посмотрим на положение стопора.





Zachita ot otkrivaniya-5.JPG

Блокировщик разворачивается и не позволяет штанге (ручке соответственно) сдвинутся.

Теперь потребитель закрывает створку. Посмотрим, что происходит с тыльной стороны. Стопор поворачивается параллельно выштампованному в приводной штанге пазу и разблокирует ее. Теперь, если потребитель повернёт
ручку, он может перевести окно, только в то состояние, которое ему нужно. Но все это он сможет сделать только на захлопнутой створке.
