Испытания нижних петель на раме для поворотных и поворотно-откидных оконных и дверных конструкций

Испытания нижних петель на раме для поворотных и поворотно-откидных оконных и дверных конструкций производится на разрывной машине ZWICK (сделано в Германии) в соответствии с ГОСТ 30777-2001. Нижние петли на раме для поворотно-откидных устройств должны выдерживать статические нагрузки в соответствии с требованиями таблицы 2 ГОСТ 30777-2001 и должны проводиться в соответствии с Приложением В Рисунок В.2

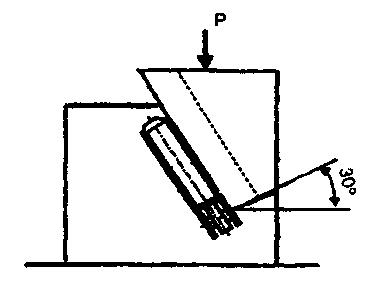

Рисунок В.2 - Схема приложения статической нагрузки на нижнюю петлю

Для проведения испытания создается программа испытания, в которой указывается прилагаемая нагрузка к нижней петле на раме, в зависимости от массы створки оконного блока или полотна балконного дверного блока, в соответствии с таблицей 2. К примеру, для створки оконного блока массой до 100кг включительно прикладываемая статическая нагрузка должна составлять 5700Н, которая вводится в программу испытания на ПК испытательной машины ZWICK. Далее образец нижней петли на раме крепится на шаблон и шаблон закрепляется в нижний захват машины, а в верхний захват машины крепится вторая часть шаблона с прикрепленной к нему нижней петлей на створке.

Запускается программа испытаний в работу и если при достижении прикладываемой статической нагрузки нижняя петля ее выдержала, то испытания считаются законченными с положительным результатом соответствующим требованиям ГОСТ 30777-2001 п.5.4.7. При проведении испытания следует строго соблюдать правила техники безопасности в соответствии с утвержденной Инструкцией по технике безопасности. По окончании испытания оператор распечатывает Протокол испытания, в котором указывается:

1.Название фирмы производителя образца нижней петли на раме.

2.Название фирмы заказчика испытания. 3.№ заказа на испытания.

4.Стандарт испытания ГОСТ 30777-2001.

5.Тип образца.

6. Ф.И.О. оператора.

7.Дата/время.

8.Приложенное усилие, Н.

9.Деформация при данном усилии, мм.

10.Усилие разрушения, Н, если оно произошло.

11.Деформация при разрушении, мм.

12.График зависимости деформации образца в %, от приложенного усилия.

Образец нижней петли на раме после испытания извлекается из захвата испытательной машины ZWICK и производится его фотографирование для Протокола.
