Испытания оконной конструкции на сопротивление ветровой нагрузке

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

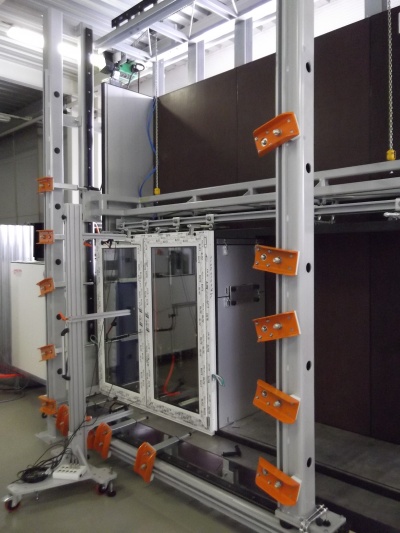

Ispitaniya v okonnoi konstrukcii na soprotivlenie vet.nagruzki.jpg

Испытания оконной конструкции на сопротивление ветровой нагрузке состоит в испытании устойчивости конструкции к воздействию на нее заданных перепадов давления DP на испытательном стенде МВ 06 (фирма HOLTEN, сделано в Германии), измерении перемещений конкретных точек несущих элементов с последующей обработкой с помощью программ на ПК, в оценке функциональных характеристик и целостности оконной конструкции.

Проводятся три вида испытаний в соответствии с ГОСТ26602.5-2001 :

  • I – определение прогибов элементов конструкции при заданном перепаде давления DP1;
  • II – определение работоспособности конструкции при многократном воздействии перепадов давления DP2;
  • III – проверка прочности (несущей способности) конструкции при однократном воздействии

экстремального перепада давления DP3.

При проведении испытаний значения перепадов соотносятся следующим образом: DP3 = 3DP2 =1,5DP1. Испытания видов I и II проводятся для определения классов сопротивления ветровой нагрузке. Испытания вида III проводится как дополнительное испытание по требованию заказчика.

Испытания образца проводятся как при положительном перепаде давления, так и при отрицательном перепаде давления.

По сопротивлению ветровой нагрузке в соответствии с ГОСТ 23166-99 изделия подразделяются на классы:

А - сопротивление ветровой нагрузке 1000Па и более;

Б – сопротивление ветровой нагрузке 800-999Па;

В – сопротивление ветровой нагрузке 600-799Па;

Г – сопротивление ветровой нагрузке 400-599Па;

Д – сопротивление ветровой нагрузке 200-399Па.

Прогибы деталей изделий определяют при перепадах давления, вдвое превышающих верхние пределы для классов указанных в классификации. Рекомендуемое наибольшее значение расчетного прогиба от ветрового воздействия -1/300 длины пролета, но не более 6мм.

Особое внимание при испытании на воздухопроницаемость обращается на герметичность камеры испытательного стенда, где будет испытываться образец. Потери давления воздуха на любых стадиях испытания не должны превышать 2%. Данные результаты проверки герметичности камеры для испытаний необходимо учитывать при определении класса образца. Образец устанавливается в камеру испытательного стенда и закрепляется.

Испытания образца проводят в соответствии с графиками перепадов давлений от отрицательного до положительного значения и времени установленными в программе испытаний в соответствии с ГОСТ 26602.5-2001 и заведенными в ПК.

Прогибы образца определяются тремя датчиками фиксирующими перемещение контрольных точек образца с отображением на ПК. После завершения испытания проверяют работоспособность образца пятикратным открыванием-закрыванием и отклонением размеров (в первую очередь – размеров зазоров в притворах). При проведении испытаний следует строго соблюдать правила техники безопасности в соответствии с утвержденной Инструкцией по технике безопасности. По результатам испытаний подготавливается протокол испытаний образца на сопротивление ветровой нагрузке в соответствии с ГОСТ 26602.5-99

Вклад участника:

Базюк Сергей
