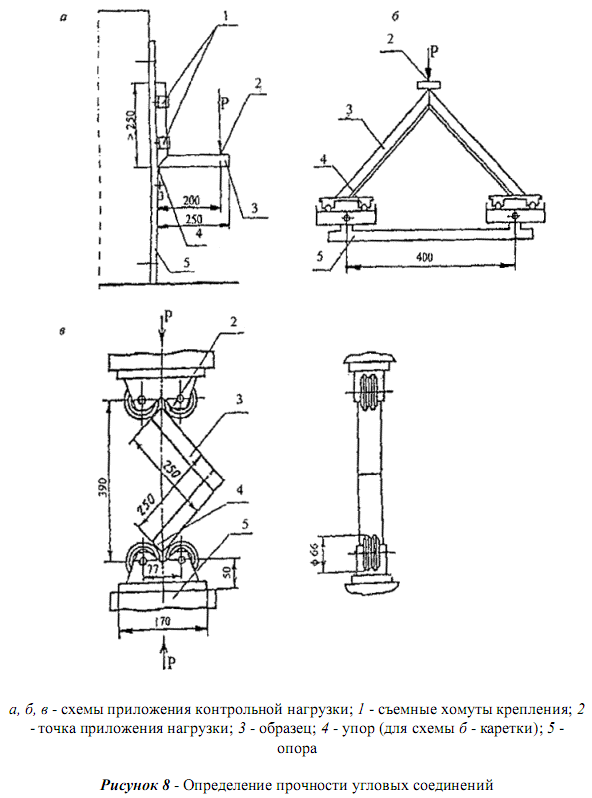

Испытания угловых соединений оконных и дверных конструкций производится на разрывной машине ZWICK (сделано в Германии) в соответствии с ГОСТ 23166-99. В соответствии с п.5.3.3. ГОСТ 23166-99 угловые соединения должны выдерживать действующие нагрузки, приложенные по одной из схем, приведенных ниже, рисунок 8 ГОСТ 23166-99.



Значения контрольных нагрузок (прочность угловых соединений) устанавливают в нормативной и конструкторской документации на конкретные виды изделий.


Для блоков оконных из ПВХ профилей в соответствии с п.5.3.3 ГОСТ 30674-99 сварные угловые соединения с обработанными сварными швами створок шириной до 1000мм должны выдерживать действие контрольной нагрузки не менее:

  • 750Н – при высоте створки до 1300мм;
  • 800Н – при высоте створки свыше 1300 до 1500мм;
  • 900Н – при высоте створки свыше 1500 до 1800мм;
  • 1000Н – при площади остекления створок 2,1-2,3 м2 и для обвязок дверных полотен.

Значения нагрузок при испытании прочности угловых соединений створок шириной свыше 1000 до 1200мм увеличивают на 10%. В соответствии с п.7.2.6. ГОСТ 30674-99 выдержка образца под нагрузкой – не менее 3 мин. Результат испытания признают удовлетворительным, если образец выдержал нагрузку без разрушений и образования трещин. Для проведения испытания создается программа испытания, в которую вводится на ПК испытательной машины ZWICK прилагаемая статическая нагрузка к угловому соединению. Далее образец углового соединения устанавливается между шаблонами испытательной машины.





Запускается программа испытаний в работу и если при достижении прикладываемой статической нагрузки образец ее выдержал (не разрушился, не появилось трещин) в течении 3мин., то испытания считаются законченными с положительным результатом. При проведении испытания следует строго соблюдать правила техники безопасности в соответствии с утвержденной Инструкцией по технике безопасности. По окончании испытания оператор распечатывает Протокол испытания, в котором указывается:

  1. Название фирмы производителя образца углового соединения.
  2. Название фирмы заказчика испытания.
  3. № заказа на испытания.
  4. Стандарт испытания ГОСТ 23166-99, ГОСТ 30674-99.
  5. Тип образца.
  6. Ф.И.О. оператора.
  7. Дата/время.
  8. Приложенное усилие, Н.
  9. Деформация при данном усилии, мм.
  10. Усилие разрушения, Н, если оно произошло.
  11. Деформация при разрушении, мм.
  12. График зависимости деформации образца в %, от приложенного усилия.

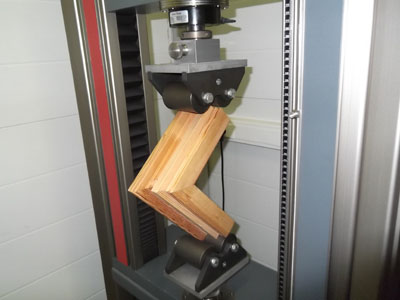

Образец углового соединения после испытания извлекается из шаблонов испытательной машины ZWICK и производится его фотографирование для Протокола.
