Испытания верхних петель на раме для поворотных и поворотно-откидных оконных и дверных конструкций

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Испытания верхних петель на раме для поворотных и поворотно-откидных оконных и дверных конструкций производится на разрывной машине ZWICK (сделано в Германии) в соответствии с ГОСТ 30777-2001. Верхние петли на раме для поворотно-откидных устройств должны выдерживать статические нагрузки в соответствии с требованиями таблицы 1 ГОСТ 30777-2001 и проводиться в соответствии с Приложением В Рисунок В.1

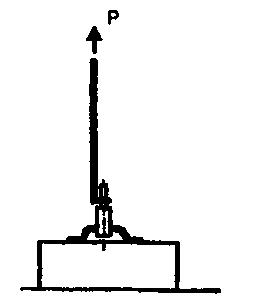

Рисунок В.1 - Схема приложения статической нагрузки на верхнюю петлю

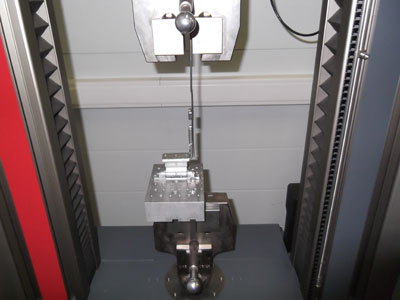

Для проведения испытания создается программа испытания, в которой указывается прилагаемая нагрузка к верхней петле на раме, в зависимости от массы створки оконного блока или полотна балконного дверного блока, в соответствии с таблицей 1. К примеру, для створки оконного блока массой до 100кг включительно прикладываемая статическая нагрузка должна составлять 2700Н, которая вводится в программу испытания на ПК испытательной машины ZWICK. Далее образец верхней петли на раме закрепляется в нижний захват машины с помощью шаблона, а в верхний захват крепится тяга прикрепленная к верхней петле с помощью штифта.


Запускается программа испытаний в работу и если при достижении прикладываемой статической нагрузки верхняя петля ее выдержала, то испытания считаются законченными с положительным результатом соответствующим требованиям ГОСТ 30777-2001 п.5.4.7. При проведении испытания следует строго соблюдать правила техники безопасности в соответствии с утвержденной Инструкцией по технике безопасности. По окончании испытания оператор распечатывает Протокол испытания, в котором указывается:

  1. Название фирмы производителя образца верхней петли на раме.
  2. Название фирмы заказчика испытания.
  3. № заказа на испытания.
  4. Стандарт испытания ГОСТ 30777-2001.
  5. Тип образца.
  6. Ф.И.О. оператора.
  7. Дата/время.
  8. Приложенное усилие, Н.
  9. Деформация при данном усилии, мм.
  10. Усилие разрушения, Н, если оно произошло.
  11. Деформация при разрушении, мм.
  12. График зависимости деформации образца в %, от приложенного усилия.

Образец верхней петли на раме после испытания извлекается из захватов испытательной машины ZWICK и производится его фотографирование для Протокола.
