Испытания винтов самонарезающих стальных термообработанных

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Испытания винтов самонарезающих стальных термообработанных производятся в соответствии с ГОСТ Р ИСО 2702-2009.

4.2 Механические требования

4.2.1 Резьбообразующая способность При ввинчивании в испытательную пластину самонарезающие винты должны образовывать сопрягаемую резьбу без деформирования собственной резьбы в соответствии с 6.2.1. 4.2.2 Сопротивление скручиванию При испытании на сопротивление скручиванию по 6.2.2. самонарезающие винты должны выдерживать без разрушения крутящий момент, не менее минимальных значений, указанных в таблице 3 для соответствующих размеров винтов.

6.2 Методы испытаний механических требований

6.2.1 Испытание на ввинчивание Образец винта (с покрытием или без) следует ввинчивать в испытательную пластину до тех пор, пока резьба с полным наружным диаметром полностью не войдет в испытательную пластину. Испытательную пластину следует изготовлять из низкоуглеродистой стали с содержанием углерода не более 0,23 %, Твердость пластины, измеренная в соответствии с ИСО 6507-1 и ИСО 6507-2, должна быть 130-170 HV. Толщина пластины должна соответствовать значениям, приведенным в таблице 2. Отверстие для испытаний сверлят или пробивают и рассверливают или развертывают до диаметра, значение которого приведено в таблице 2 для соответствующего размера проверяемого винта. Таблица 2 - Стандартные толщины пластин и диаметры отверстий для испытаний на ввинчивание В миллиметрах


Изготовитель не несет ответственности за качество винтов, если покрытие винтов выполнено заказчиком (или под его контролем) после поставки. Изготовитель несет ответственность за разрушение резьбы, если доказано, что оно не вызвано какой-либо последующей обработкой. Винты, с которых был удален слой металлического покрытия, не могут использоваться в качестве образцов для испытаний.

6.2.2 Испытание сопротивления скручиванию Стержень образца винта (с покрытием или без) зажимают в составной матрице с резьбой или другом устройстве таким образом, чтобы зажатая часть винта не была повреждена и не менее двух полных витков резьбы выступали над зажимным устройством, и не менее двух полных витков резьбы (выше заходного конуса) находились в зажимном устройстве. Матрицу с резьбой и глухим отверстием допускается использовать вместо зажимного устройства (см. рисунок 1), если глубина отверстия обеспечивает разрушение выше линии зажима. С помощью тарированного устройства для измерения крутящего момента к винту должен быть приложен крутящий момент до появления разрушения винта. Сопротивление винта скручиванию должно быть не менее значений, указанных в таблице 3.

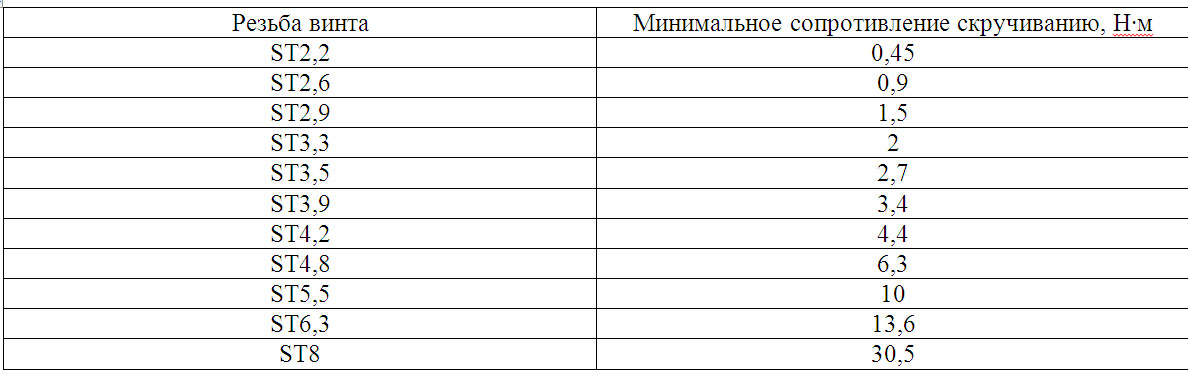

Таблица 3 - Сопротивление скручиванию




Рисунок 1 - Устройство для испытаний

Если сопротивление винта скручиванию больше или равно значению в таблице №3, то испытания считаются законченными с положительным результатом и данные значения вносятся в Протокол испытания. При проведении испытания следует строго соблюдать правила техники безопасности в соответствии с утвержденной Инструкцией по технике безопасности. По окончании испытания оператор производит фотографирование образцов для Протокола.
