Испытания запорных (ответных) планок для поворотных и поворотно-откидных оконных и дверных конструкций

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Испытания ответных планок для поворотных и поворотно-откидных оконных и дверных конструкций производится на разрывной машине ZWICK (сделано в Германии) в соответствии с ГОСТ 30777-2001.

В соответствии с 5.2.4. ГОСТ 30777-2001 зацепы (цапфы) при фиксировании створки в закрытом положении должны заходить в запорные (ответные) планки не менее чем на 4мм по высоте, а в направлении перемещения – не менее чем на полную ширину (диаметр) зацепа. Засовы тяг должны заходить в запорные планки не менее чем на 8мм по высоте. Данные условия должны соблюдаться при проведении испытаний ответных планок с использованием разрывной машины ZWICK. Ответные планки для поворотно-откидных устройств должны выдерживать статическую нагрузку Р=500Н в течении 5мин., в соответствии с требованиями п.5.4.2. ГОСТ 30777-2001.


Для проведения испытания создается программа испытания, в которую вводится на ПК испытательной машины ZWICK прилагаемая статическая нагрузка к ответной планке Р=500Н.

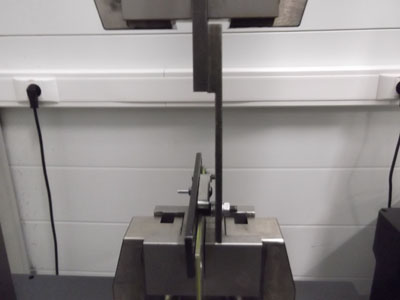

Далее образец ответной планки крепится на шаблон и шаблон закрепляется в нижний захват машины, а в верхний захват машины крепится вторая часть шаблона с прикрепленной к нему зацепу (цапфой).

Запускается программа испытаний в работу и если при достижении прикладываемой статической нагрузки Р=500H ответная планка ее выдержала (не разрушилась) в течении 5мин., то испытания считаются законченными с положительным результатом соответствующим требованиям ГОСТ 30777-2001 п.5.4.2.

При проведении испытания следует строго соблюдать правила техники безопасности в соответствии с утвержденной Инструкцией по технике безопасности. По окончании испытания оператор распечатывает Протокол испытания, в котором указывается:

  1. Название фирмы производителя образца ответной планки.
  2. Название фирмы заказчика испытания.
  3. № заказа на испытания.
  4. Стандарт испытания ГОСТ 30777-2001.
  5. Тип образца.
  6. Ф.И.О. оператора.
  7. Дата/время.
  8. Приложенное усилие, Н.
  9. Деформация при данном усилии, мм.
  10. Усилие разрушения, Н, если оно произошло.
  11. Деформация при разрушении, мм.
  12. График зависимости деформации образца в %, от приложенного усилия.

Образец ответной планки после испытания извлекается из захвата испытательной машины ZWICK и производится его фотографирование для Протокола.
